Nehmen Sie anschließend vorsichtig das Oberteil ab,
indem Sie dies mit der linken Hand an den Seiten hal-
ten und das Innenteil mit der anderen Hand durch vor-
sichtiges Drücken auf die Schalter herausschieben.
Abdeckung für
die Schraube
Anschluss mit mitgeliefertem Kabel:
Stecken Sie den RJ-11 Stecker des mitgelieferten
Kabels in die RJ-11 Buchse auf der Unterseite der
RB-10 und verlegen Sie das Kabel sorgfältig in der
Kabelführung der RB-10. Nun stecken Sie den TAE-N
Stecker in die linke Buchse Ihrer TAE Anschlussdose.
Anschluss an Schraubklemmen:
Brechen Sie die Abdeckung der Durchführung mit
einem geeigneten Werkzeug, falls erforderlich,
vorsichtig heraus. Nun können Sie das Kabel in das
Gehäuseinnere hineinführen und an den beiden
Schraubklemmen (siehe Bild Innenansicht) anklemmen.
WICHTIG: Nachdem die Abdeckung heraus gebrochen
wurde, darf die RB-10 nur noch für Wandmontage
eingesetzt werden.
Achten Sie darauf, dass an den Bohrstellen keine
Leitungen in der Wand verlaufen!
Bohren Sie mit Hilfe der mitgelieferten Bohrschablone
die Löcher an der gewünschten Stelle in die Wand.
Befestigen Sie nun die RB-10 mit den mitgelieferten
Dübeln und Schrauben an der Wand.
Drehen Sie die Schrauben dabei vorsichtig fest, damit
das Gehäuse der RB-10 nicht beschädigt wird.
Drücken Sie nun wieder vorsichtig das Oberteil auf die
RB-10. Beachten Sie, dass die LED nicht beschädigt
oder gedrückt wird. Drehen Sie die Schraube und
setzen Sie die Abdeckung für die Schraube wieder ein.
13:24 Uhr
Seite 5
Schallaustritt

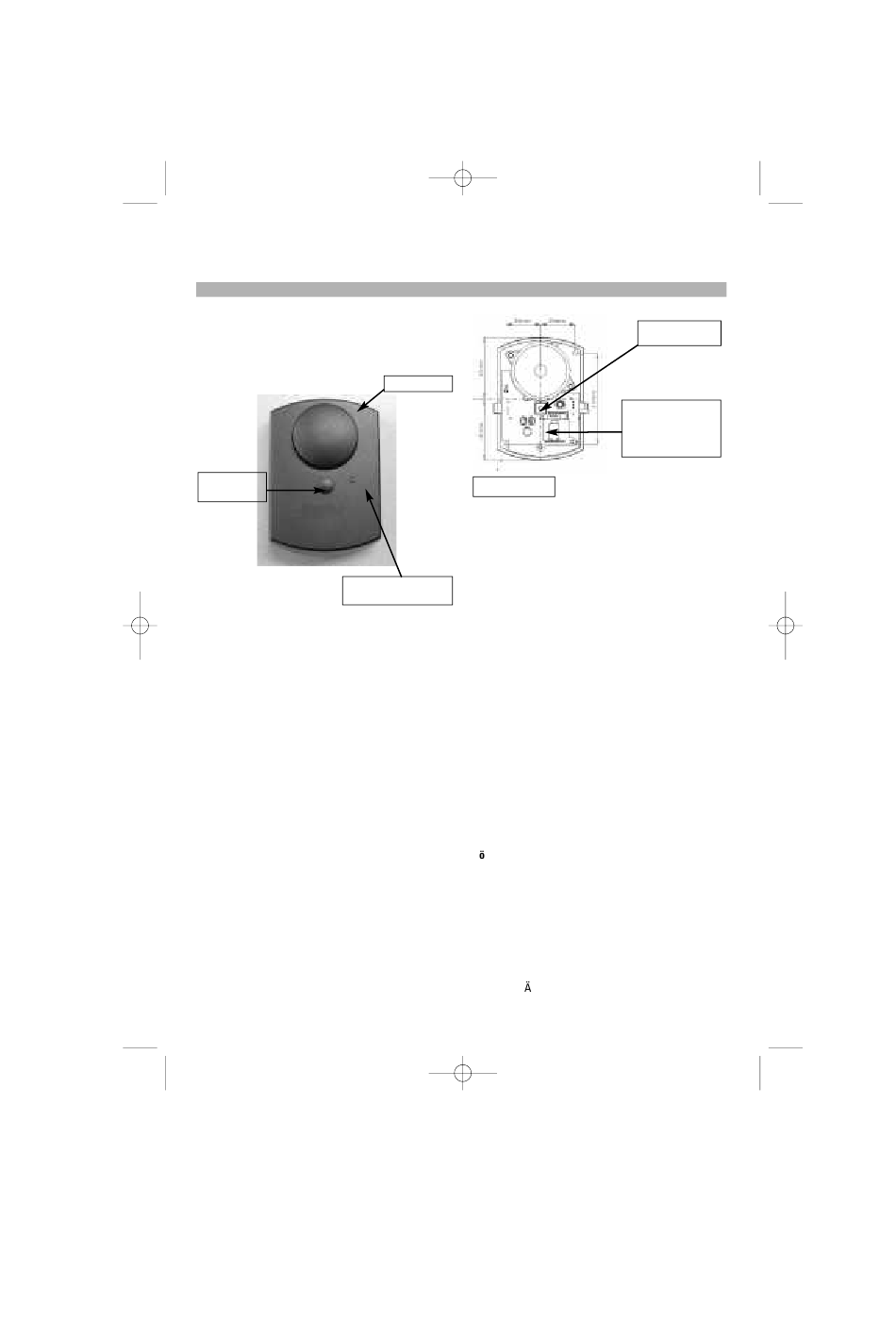

Bild: Innenansicht
7. Hinweise allgemein
Dieses Produkt entspricht den Richtlinien der R&TTE
und trägt das CE-Zeichen.
Gewährleistung im Rahmen der gesetzlichen Regelung.
LED
Das Gerät darf nicht modifiziert oder mechanisch
Leuchtet bei Rufsignalen
beschädigt sein. Die Ringerbox RB-10 darf nur für den
beschriebenen Zweck benutzt werden.
Die Ringerbox kann auch an die analogen Ausgänge
einer ISDN-Tk-Anlage angeschlossen werden.
Für Rundkabel sind die Kabelführungen der Ringerbox
RB-10 nicht vorgesehen. Verwenden Sie ausschließlich
flache Kabel. Ggf. können Sie jedoch die kleine Rast
Nase des RJ-11 Steckers mit einer geeigneten Zange
ein Stück kürzer zwicken.
Bitte lesen Sie diese Bedienanleitung genau durch.
Produktunterstützung erhalten Sie von unserem techni-
schen Service.
8. Fehler-Hilfe
Problem:
Mein Telefon oder Fax klingelt nicht
L sung:
Überprüfen Sie den festen Sitz des Kabels an der
Ringerbox.
Wenn das Kabel an der TAE-Dose eingesteckt ist, muss
das Kabel auch an der Ringerbox angesteckt sein,
ansonsten klingeln nachgeschaltete Endgeräte nicht!
Das Kabel muss an der RB-10 hörbar einrasten.
Das TAE-Kabel zur Ringerbox muss 4-polig sein.
© Böhm-Elektronik 2004
Irrtum und nderungen vorbehalten
3
Schraubklemmen
Abdeckung der Durch-
führung, kann heraus
gebrochen werden,
falls erforderlich
Stand: 07-2004 V1.0
