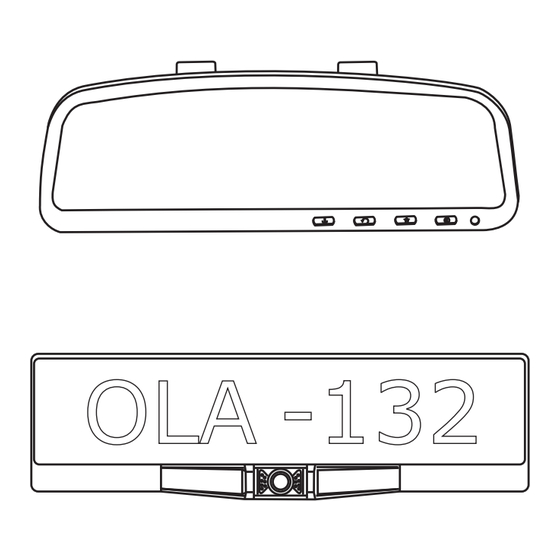

Trebs CC-104 Benutzerhandbuch
2,4 ghz funk rückfahrkamera
mit rückspiegel mit integriertem
3.6“ farbmonitor
Verwandte Anleitungen für Trebs CC-104
Inhaltszusammenfassung für Trebs CC-104

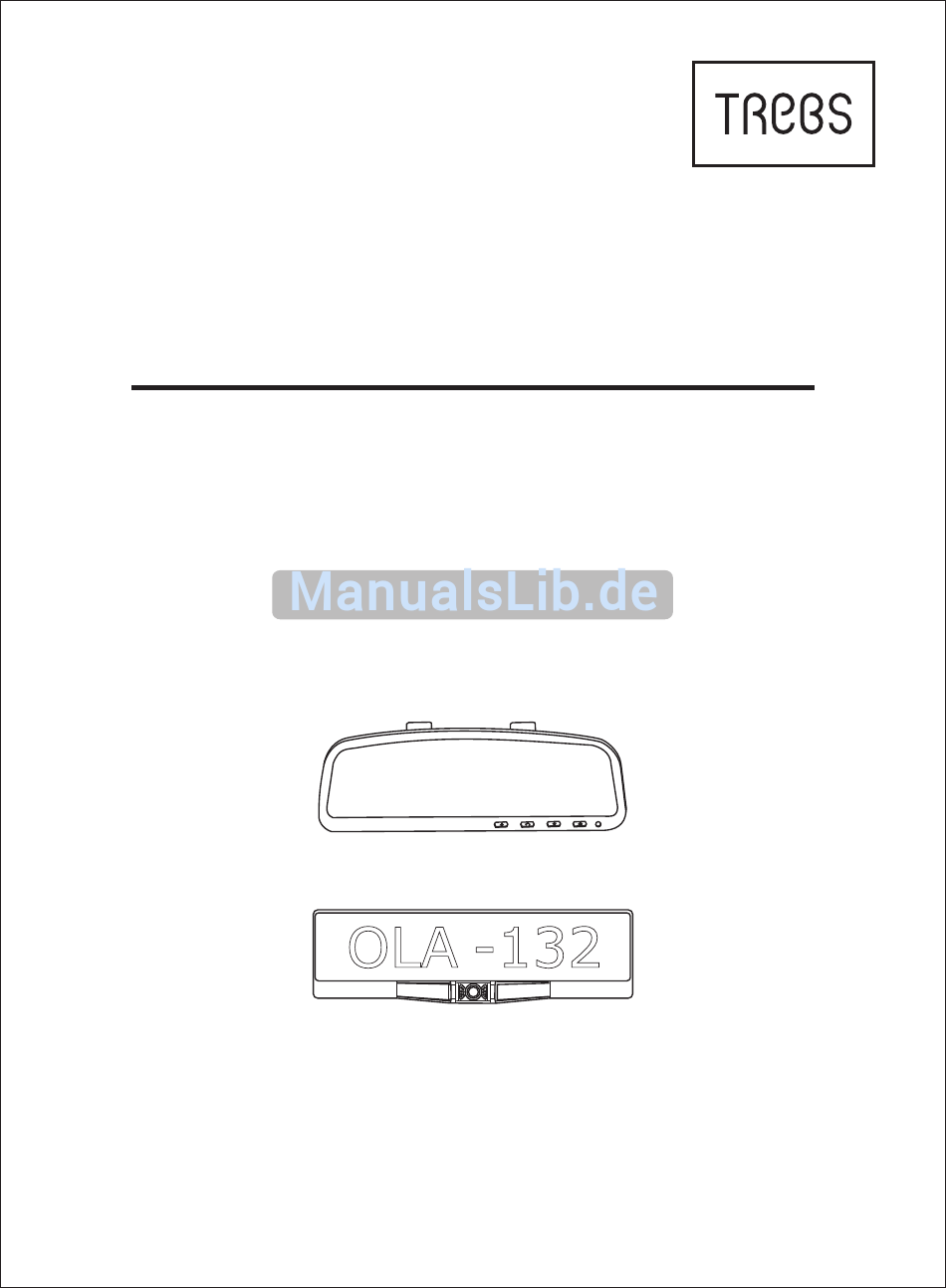

- Seite 33 Benutzerhandbuch 2,4 GHz Funk Rückfahrkamera mit Rückspiegel mit integriertem 3.6“ Farbmonitor Modell-Nr.: CC-104...
- Seite 35 Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Produkt verwenden! Vorsichtsmaßnahmen * Trebs ist für Schäden jedweder Art, die sich aus der Installation und dem Gebrauch des Produkts ergeben, nicht verantwortlich. * Geräte, die ebenfalls mit 2,4 GHz arbeiten, wie Mobiltelefone, Navigationssysteme, Bluetooth- und WiFi-Systeme, können...
-
Seite 36: Vorwort
VORWORT HERZLICHEN GLÜCKWUNSCH. CC-104 ist ein Auto-Rückblicksystem mit 3,6“-TFT-Monitor. Mit diesem System haben Sie mithilfe von einer Bildanzeige eine bessere Übersicht über den Bereich hinter dem Fahrzeug. Bei sachgerechtem Umgang können Sie die Rückblickkamera viele Jahre lang in Ihrem Auto, LKW, Wohnmobil oder Lieferwagen verwenden. Wir haben viele Kontrollmessungen vorgenommen, um sicher zu gehen, dass Sie das Produkt in bestmöglicher Qualität erhalten und es gerne verwenden. -
Seite 37: Struktur
STRUKTUR Rückblick-Kamera Rahmen IR-LEDs Linse Netzanschluss Funkübertragungsbox Funkübertragungsbox Stromkabel Ansluss für Kamerakabel TFT-LCD-Monitor Klemme Netzanschluss TFT-LCD Betriebsanzeige Betrieb EIN/AUS Kontrast Wahrnehmbar Helligkeit *Drücken Sie zugleich auf die Schaltflächen Wahrnehmbar und Helligkeit, um ein Spiegelbild zu implementieren. *Drücken Sie zugleich auf die Schaltflächen Kontrast und Helligkeit, um die Originaleinstellungen wiederherzustellen. -
Seite 38: Testen Des Systems
Testen des Systems Bevor Sie das Kameraset installieren, ist es empfehlenswert, das System erst zu testen, um möglichen Schaden an Ihrem Fahrzeug zu vermeiden. Befolgen Sie unten stehende Schritte genau, um das System zu testen. 1.Stecken Sie den 12-Volt-Stecker in den Zigarettenanzünder des Fah- rzeugs und verbinden Sie das andere Ende des Kabels mit dem Mon- itor.Sie können ebenfalls das Stromversorgungskabel verlängern oder mit den mitgelieferten Kabeln an einen anderen 12-Volt-Anschluss... -
Seite 39: Installation
INSTALLATION Installation der Kamera 1. Das Autokennzeichen lösen und entfernen. 2. In der Mitte unterhalb des Autokennzeichens, dort wo die Kamera installiert wird, ein Loch für das Stromkabel bohren. 3. Den Kamerarahmen mit einer Schraube befestigen und die Kamera im richtigen Winkel einstellen. - Seite 40 Installation der Funkübertragungsbox 1. Schaltzeichnung +12V /+24V Rücklicht Kamera Funkbox Rücklicht Schwarz Erde 2. Basis-Installation 1) Eine geeignete Stelle für die Installation der Übertragungsbox suchen. 2) Verbinden Sie den Kameraanschluss mit der drahtlosen Sendereinheit. 3) Verbinden Sie das rote Kabel der drahtlosen Sendereinheit mit dem positiven Stromkabel des Rückfahrscheinwerfers.
- Seite 41 Legen Sie das Legen Sie das Verbindungsadapter Kabel ein, an das Kabel ein, das schließen. der Anschluss angeschlossen erfolgen soll. werden soll.
-
Seite 42: Installation Des Monitors
Installation des Monitors 1. Die Kamera wird an der Innenspiegelposition angebracht. 2. Verbinden Sie den Monitor folgendermaßen mit dem Stromanschluss: A. Wählen Sie einen geeigneten 12-Volt-Anschluss und verbin- den Sie ihn mit dem mitgelieferten Stromversorgungskabel. Achten Sie darauf, dass Sie das rote Kabel mit dem positiven Anschluss verbinden. -
Seite 43: Das System Testen
Das System testen 1. Handbremse ziehen und den Zündschlüssel auf die Position EIN stellen. Das Fahrzeug NICHT starten. 2. Die Kamera sendet ein Signal, der Monitor erkennt das Signal und schaltet sich eigenständig EIN. Wenn sich der Monitor nicht einschaltet, auf die EIN-/AUS-Taste drücken. 3. -
Seite 44: Technische Angaben
TECHNISCHE ANGABEN Teile CC-104 Bildsensor CMOS Pixel gesamt 720×480(NTSC) 720×576(PAL) 80 Grad Horizontaler Blickwinkel Übertragungsleistung 2mW/FCC,10wm/CE 0 Lux (IR EIN) Mindestausleuchtung IR-Reichweite bei Dunkelheit Stromversorgung Über Übertragungsbox Verbrauchsspannung (Max.) 120mA × × Maße (B 525×148×45(mm) 264g Gewicht (ungefähr) LCD-Bildschirmtyp 3.6″TFT-LCD 960 ×... - Seite 45 Stromkabel des Apparats nicht durchtrennen, um eine andere Stromquelle anzuschließen. Bei der Batterieentsorgung örtliche Umweltbestimmungen beachten. SERVICE Der Service in Deutschland wird durchgeführt von: TREBS Service Service Center Feuerbach KG Cornelius Straße 75 40215 Düsseldorf Tel 0211-381007 Fax 0211-370497 E-Mail: trebs-service@t-online.de Internet: www.trebs-service.de...
-
Seite 46: Fcc-Hinweise
FCC-HINWEISE Dieses Gerät erfüllt die Bestimmungen aus Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt folgenden Bedingungen: (1) Dieses Gerät darf keine bedrohlichen Interferenzen verursachen. (2) Dieses Gerät muss alle auftretenden Interferenzen aufnehmen, einschließlich Interferenzen durch ’ unbeabsichtigten Betrieb. Änderungen oder Modifizierungen, die nicht ausdrücklich von verantwortlicher Seite für die Einhaltung der Bestimmungen genehmigt sind, können dazu führen, dass das Gerät nicht mehr verwendet werden darf. -
Seite 47: Declaration Of Conformity
Declaration of Conformity: We, Trebs BV, declare under our sole responsibility that this product is in conformity with the essential requirements and other relevant requirements of the R&TTE Directive (1999/5/EC). The product is compliant with the following standards and/ or...
