Trebs CC-120 Benutzerhandbuch
Verwandte Anleitungen für Trebs CC-120
Inhaltszusammenfassung für Trebs CC-120

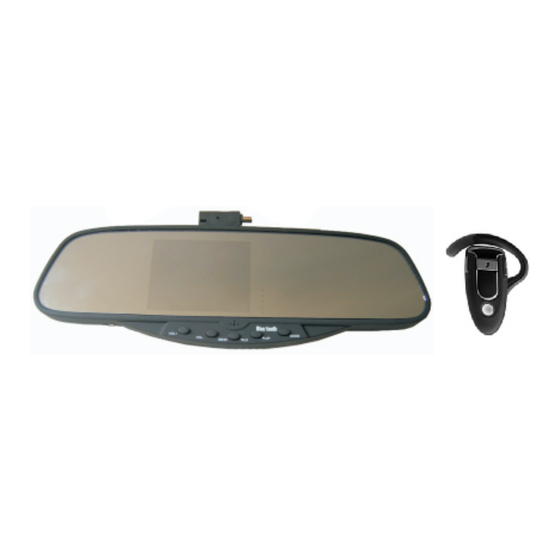

- Seite 1 Benutzerhandbuch Funk Rückfahrkamera Set mit Bluetooth Carkit Kamera im Kennzeichenrahmen, Rückspiegel mit integriertem 3,5“ Farbmonitor und Bluetooth Carkit Modell-Nr.: CC-120 TRE -BS-132 Version Nr. 1.0 Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Produkt verwenden!
-
Seite 3: Inhaltsverzeichnis
INHALT 1.Vorwort 2.Packungsinhalt 3.Struktur 4.Installation 5.Technische Angaben 6.FCC-Hinweise Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Produkt verwenden! -
Seite 4: Vorwort
Vorsichtsmaßnahmen • Trebs ist für Schäden jedweder Art, die sich aus der Installation und dem Gebrauch des Produkts ergeben, nicht verantwortlich. • Geräte, die ebenfalls mit 2,4 GHz arbeiten, wie Mobiltelefone, Navigationssysteme, Bluetooth- und WiFi-Systeme, können die Leistung dieses Produkts beeinträchtigen. -
Seite 5: Packungsinhalt
PACKUNGSINHALT ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ 1.Rückblick-Kamera: Verkabelte Kamera mit Nachtsichtfunktion. 2.Monitor: 2,4 GHz 3,5“ Funk-TFT-LCD mit 960*240 Auflösung. 3.Kopfhörer 4.Funkbox: Verbunden mit Kamera, Autostromversorgung. Überträgt Signale an den Monitor. Netzanschluss: +12 Volt Auto-Netzadapter inklusive 2,4 Ghz funk Empfänger. - Seite 6 Earphone Ladekanal Netxschalter Keine Funktion LED-Anzeige (Rot für Ein, Grün für Ladevorgang)
- Seite 7 Rückblick-Kamera Rahmen IR-LEDs Linse Netzanschluss Funkübertragungsbox Funkübertragungsbox Stromkabel Ansluss für Kamerakabel TFT-LCD-Monitor Netzanschluss...
-
Seite 8: Testen Des Systems
Testen des Systems Bevor Sie das Kameraset installieren, ist es empfehlenswert, das System erst zu testen, um möglichen Schaden an Ihrem Fahrzeug zu vermeiden. Befolgen Sie unten stehende Schritte genau, um das System zu testen. Schließen Sie den 12-Volt-Fahrzeugadapter am Zigarettenanzünder des Fahrzeugs an und schließen Sie den schwarzen und gelben Stecker am Monitor an. -
Seite 9: Installation
INSTALLATION Installation der Kamera 1. Das Autokennzeichen lösen und entfernen. 2. In der Mitte unterhalb des Autokennzeichens, dort wo die Kamera installiert wird, ein Loch für das Stromkabel bohren. 3. Den Kamerarahmen mit einer Schraube befestigen und die Kamera im richtigen Winkel einstellen. -
Seite 10: Installation Der Funkübertragungsbox
Installation der Funkübertragungsbox 1. Schaltzeichnung +12V Rücklicht Kamera Funkbox Rücklicht Schwarz Erde 2. Basis-Installation Eine geeignete Stelle für die Installation der Übertragungsbox suchen. Schließen Sie das rote Kabel des Senders am Pluskabel der Rückfahrscheinwerfer an. Schließen Sie das schwarze Kabel des Senders an der Masse des Fahrzeugs an. -
Seite 11: Installation Des Monitors
3.Bluetooth Installation Einzelheiten lesen Sie bitte in dem Zusatzhandbuch zum BLUETOOTH-Benutzerhandbuch nach. Installation des Monitors 1.Die Kamera wird an der Innenspiegelposition angebracht. Sließen Sie beide Verbindungen des Adapters an auf dem Monitor. 3. Schalten Sie das Gerät ein und justieren Sie die Helligkeit usw. -
Seite 12: Das System Testen
Das System testen 1. Handbremse ziehen und den Zündschlüssel auf die Position EIN stellen. Das Fahrzeug NICHT starten und den Rückwärtsgang einlegen. 2. Die Kamera sendet ein Signal, der Monitor erkennt das Signal und schaltet sich eigenständig EIN. Wenn sich der Monitor nicht einschaltet, auf die EIN-/AUS-Taste drücken. -
Seite 13: Technische Angaben
TECHNISCHE ANGABEN Teile CC-120 Bildsensor CMOS Pixel gesamt 720×480(NTSC) 720×576(PAL) 80 Grad Horizontaler Blickwinkel Übertragungsleistung 2mW/FCC,10wm/CE Mindestausleuchtung 0 Lux (IR EIN) IR-Reichweite bei Dunkelheit Stromversorgung Über Übertragungsbox Verbrauchsspannung (Max.) 120mA × × 525×148×45(mm) Maße (B Gewicht (ungefähr) 264g Sendefrequenz 2414,2432,2450,2468 MHz LCD-Bildschirmtyp 3.5″TFT-LCD... - Seite 14 ACHTUNG Die Spannung des Systems beträgt 9 V~15 V. Benutzen Sie das System NICHT an Fahrzeugen mit einer Versorgung von mehr als 15 V, das führt zu irreparablen Schäden. Kamera/Empfänger abschalten, wenn sie nicht verwendet werden. Der Sender ist im Fahrzeugadapter integriert. Nehmen Sie hier keine Einstellungen vor.
-
Seite 15: Fcc-Hinweise
Gerät nicht mehr verwendet werden darf. Declaration of Conformity: We, Trebs BV, declare under our sole responsibility that this product is in conformity with the essential requirements and other relevant requirements of the R&TTE Directive (1999/5/EC). - Seite 16 Trebs Comfortcam is a brand of Trebs BV. All other brands in this manual and/ or packaging do not belong to Trebs BV and have another justified holder. EU-Umweltschutzhinweis Elektroabfälle dürfen nicht mit dem Hausmüll entsorgt werden. Elektroabfälle einer geeigneten Entsorgung...
