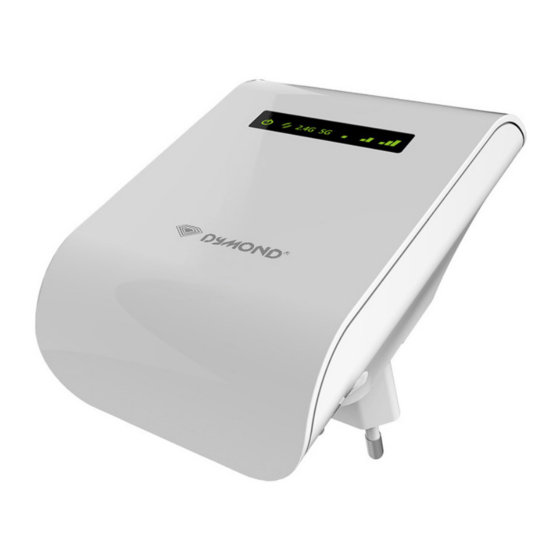

WI-FI REPEATER WR03
User's Manual
NL GB FR D CZ*
I. Introduction
Wifi allows you to establish a wireless connection between
your smartphone, tablet or PC and the internet. The strength
of the Wifi signal may vary: the further you are from your Wifi
Internet modem, the lower the strength of the signal will be. To ensure
sufficient speed for your internet connection, or to get a bigger Wifi range,
you can use the Dymond WR03 Wifi repeater. The Wifi repeater will connect
wirelessly with both your Internet modem and your smartphone / tablet or PC.
When the Wifi network is protected by a password, you will have to set your
Wifi repeater according to the instructions described below. Please read this
manual carefully before using the product for the first time!
II. Installation of the Wifi Repeater
See illustration I
Your current internet modem already has Wifi that has a certain range. At
the edge of the range of your existing internet modem, the speed is very low.
In order to maintain sufficient speed, we advise you not to install the Wifi
repeater on the edge of the range of your existing internet modem.
III. Parts of the Wifi Repeater
See illustration II
1. WPS button
2. Reset button
3. Signal sending strength
4. LED indicators for power / wireless-WPS / 2.4 GHz and 5 GHz wifi
5. Connection point for LAN cable (included in the packaging)
IV. Configuration of the Wifi Repeater
The Wifi repeater has many possibilities. We restrict ourselves to the
functionality of Wifi Repeater. Please take a look at the instruction video on our
website: http://www.dymond.nl.
The Wifi repeater has a WPS button. With this button, you can automatically
make Wifi connections, without having to enter settings. It is necessary that the
other device (that you want to connect with) also has a WPS button.
1. Connect the Wifi repeater to your Internet modem via WPS (go to point 2 if
your internet modem does not have WPS)
a. Plug the Wifi repeater into a power outlet near your Internet modem
(not too far away from your modem !) and wait 30 seconds so the
repeater can start up.
b. Activate WPS on your internet modem (usually press the WPS button for
3 seconds, consult the manual of your internet modem).
c. Activate WPS on the Wifi repeater by pressing the WPS button for 3
seconds (if this fails, follow step c first, then step b!).
d. The Wifi repeater will connect to the modem. This will take some time,
please wait at least 2 minutes.
2. Connect the Wifi repeater to your internet modem without WPS
a. Plug the Wifi repeater into a power outlet near your Internet modem
(not too far away from your modem !) and wait 30 seconds for the
repeater to start up.
b. The Wifi repeater will need to know to which Wifi network it should
be connected and what the password is. Therefore, it is necessary to
set the Wifi. You will need the LAN cable. Plug one side of the cable in
the Wifi repeater and plug the other end in your PC. You may need to
temporarily disconnect the existing internet cable.
c. Go to 192.168.10.1 in your web browser (do not use Google, enter it in
the URL bar).*
d. Enter admin in both the name and password field.
e. The following screen will appear. Click on 'Site Survey'.
Click on "Site Survey"
Enter password
Select network
Click "Save/Apply"
DECLARATION OF CONFORMITY
Hereby,
Par la présente,
Company:
TE-Group NV
Entreprise:
Address:
Kapelsestraat 61, 2950 Kapellen, Belgium
Adresse:
declare that the following equipment:
déclare que le dispositif suivant :
Product name:
Dymond WR03
Nom du produit:
Product type:
Wifi repeater - Répéteur Wifi
Type de produit:
complies with the essential requirements, which are specified in the following directives:
est conforme aux exigences essentielles, qui sont spécifiées dans les directives suivantes:
EMC: 2014/30/EC
Radio: 2014/53/EC
LVD: 2014/35/EC
RoHS: 2011/65/EU
April 2016
Avril 2016
Joseph van Oosterum, CEO
------
Dymond / Wi-Fi Repeater WR03/ 10-2016 / V02 --------
Copyright © Dymond.
f. All available Wifi networks will be shown in a screen like the one
GB
shown here.
g. Select your network by clicking on the circle in the column 'Select' and
enter your password details.
h. Click the 'Save-Apply' button (at the bottom). The settings are now
being saved, that is why the repeater will ask you to wait for 90
seconds. Afterwards you can remove the internet cable, and install the
Wifi repeater at the selected location.
* Type http://192.168.10.1 into the URL address bar in the top of your
internet window (do not type this into the Google search engine).
The settings screen of the repeater will only be visible when the repeater is
not yet set-up. If you don't receive a settings screen, you have to reset the
repeater:
a. Put the repeater in a power outlet and wait 1 minute.
b. Press the reset button at the left side of the device for 10 seconds.
c. Wait 2 minutes.
3. Connect your laptop, mobile phone or tablet to the Wifi repeater
a. You can now insert the Wifi repeater in the selected power outlet. Once
again, this will take some time. Wait at least 2 minutes after insertion.
b. Search for new Wifi connections from your mobile device, e.g. laptop,
phone or tablet. Select DYMOND WR03 2.4G or DYMOND WR03 5G.
The 5GHz connection is quicker and will automatically select wifi-AC if
this is available on both devices.
c. The password is 12345678.
4. Connect an end device to the Wifi repeater using WPS
a. End devices are e.g. PC, mobile phone, tablet or IP camera. Activate WPS
on the end device according to the manual of the device.
b. Press the WPS button on the Wifi repeater for 7 seconds.
c. The devices will now connect. After about 2 minutes, the connection
works.
V. Troubleshooting
1. I may have set the Wifi repeater wrongly, and I want to change the
settings.
Answer: You need to reset the repeater. There is a small button in the case
of the repeater (at the left side of the unit).
a. Plug the repeater in a power outlet and wait 1 minute
b. Press the reset button for 10 seconds. All LEDS's except the power LED
will turn off.
c. After 2 minutes, the repeater is completely reset.
2. I have connected the Wifi repeater by WPS with the internet modem, but
cannot log on or don't get the Dymond WR03 network.
Answer: Some internet modems do have a WPS button, but that is
deactivated or equipped with a different password. In that case, you need
to set the connection between Repeater and internet modem according to
chapter IV, part 2.
3. I want to setup the repeater with my PC, but I cannot connect using the LAN
cable.
Answer: You need to plug one side of the LAN cable in the repeater, and
the other side of the cable in the PC. This connection needs to be directly,
no device in between. If the repeater was set-up before, you first need to
reset the repeater. You should also temporarily turn off the wifi from your
PC. Also, your PC needs to be set to 'Obtain IP address automatically'. This
is commonly the case. If your PC is set to a fixed IP address or Proxy, you
need to set your PC temporarily to 'Obtain IP address automatically.' This
setting can be found here: 'Start'- 'Control Panel'- 'Network'- 'Adapter
Settings' – 'LAN connection' – 'Properties' – 'Internet Protocol version 4 (IP
/ IP4)'. Write down the current settings and then choose 'Obtain IP address
automatically' and 'OK'. After the repeater is set up, you need to enter the
original settings. *** Depending from your Windows version, some options
may have a different name, e.g. 'Network center' instead of 'Network'.
4. I want to setup the repeater using the wifi network.
Answer: Plug the Wifi repeater into a power outlet near your Internet
modem (not too far away from your modem !) and wait 30 seconds for the
repeater to start up. Use the wifi on your laptop, mobile phone or tablet
to connect to the Dymond WR03 network. The password is 12345678. Go
to 192.168.10.1 in your web browser (do not use Google, enter it in the
URL bar). Enter admin in both the name and password field. Click on 'Site
Survey' and select your network. Enter your password details and click
the 'Save-Apply' button (at the bottom). Wait for 1 minute. A new Wifi
network will appear with the name Dymond WR03. The password of this
Wifi network is 12345678.
5. My repeater is setup, but I cannot access internet with my phone or tablet
Answer: Check your password. Make sure you firstly place the Wifi repeater
near the Internet modem and afterwards plug it into a distant power outlet.
If still unable to connect to the Internet, you are advised to change the
security type of your modem and update to latest software version of your
internet modem.
6. My VPN (virtual private network) is not working with the Wifi repeater.
Answer: The repeater does not support VPN.
7. My internet connection is not with a normal modem with Wifi and wired
connection, but have installed separate components such as modem,
router, Wifi-router or access point and more. The Wifi repeater is not
working.
Answer: The Wifi repeater is designed for standard internet connections
with an integrated modem / Wifi box. You may have a problem because
of IP NAT. Please use an integrated modem / Wifi box or reconfigure your
network.
8. I'm using MAC address filtering, but cannot connect my repeater.
Answer: The MAC address on the label of the repeater is the MAC address
of the cable connection. Please turn off the MAC address filtering in your
internet modem, and then connect the Wifi repeater by following the steps
described in the manual.
For more information, technical questions and return requests concerning
this product, you should contact support@dymond.nl.
VI. Guarantee
Copyright © Dymond. Dymond ® is a registered trademark of TE-Group NV. The
Dymond ® brand stands for superior quality products and excellent customer
service. Therefore Dymond ® warrants this product to be free from defects in
materials and workmanship for a period of two (2) years from the original
purchase date of the product. The terms of this guarantee and the extent of
responsibility of Dymond ® under this warranty can be downloaded from the
website: www.dymond.nl.
ILLUSTRATIONS
Illustration 1
REPEATER
I. Inleiding
Wifi laat u toe een draadloze verbinding tussen uw smartphone,
tablet of PC en het internet tot stand brengen. De sterkte van
het Wifi signaal kan variëren: hoe verder u verwijderd bent van
uw Wifi Internet modem, hoe lager de sterkte van het signaal zal zijn. Om
voldoende snelheid te garanderen voor uw internet verbinding, of om een
groter Wifi bereik te krijgen, kunt u de Dymond WR03 Wifi repeater gebruiken.
De wifi repeater zal draadloos verbinding maken met zowel uw internetmodem
als met uw smartphone / tablet of PC. Wanneer het Wifi netwerk beveiligd
is met een wachtwoord, dient u uw Wifi repeater in te stellen volgens de
instructies die hieronder beschreven worden. Lees deze handleiding zorgvuldig
door voordat u het product voor de eerste keer gebruikt!
II. Plaatsing van de Wifi repeater
Zie illustratie I
Uw huidige internetmodem heeft al Wifi. De bestaande Wifi heeft een bepaald
bereik. Aan de rand van het bereik van uw bestaande internetmodem is de
snelheid zeer laag. Om toch voldoende snelheid te behouden, adviseren
wij u om de Wifi repeater niet helemaal aan de rand van het bereik van uw
bestaande internetmodem te plaatsen.
III. Onderdelen van de Wifi repeater
Zie illustratie II
1. WPS knop
2. Reset knop
3. Zend-sterkte
4. LED indicatielampjes voor power / draadloos-WPS / 2.4GHz en 5GHz wifi
5. Aansluitpunt voor LAN kabel (meegeleverd in de verpakking)
IV. Instellen van de Wifi Repeater
De Wifi repeater heeft vele mogelijkheden. We beperken ons tot de
functionaliteit van Wifi Repeater. U kunt de instructievideo bekijken op onze
website: http://www.dymond.nl.
De Wifi repeater heeft een WPS knop. Met een WPS functie kunt u automatisch
Wifi verbindingen maken, zonder dat u instellingen hoeft op te geven. Het is
wel noodzakelijk dat het apparaat waarmee u gaat verbinden ook een WPS
knop heeft.
1. Via WPS de Wifi repeater verbinden met uw internetmodem (ga naar punt
2 als uw internetmodem geen WPS heeft)
a. Steek de Wifi repeater in een stopcontact in de buurt van uw internet-
modem (niet te ver van uw modem!), en wacht 30 seconden om de
repeater te laten opstarten.
b. Activeer WPS op uw internetmodem (meestal 3 seconden op de
WPS knop drukken, raadpleeg hiertoe de handleiding van uw
internetmodem).
c. Activeer WPS op de Wifi repeater door 3 seconden op de WPS knop te
drukken (als dit niet lukt, volg dan eerst stap c en vervolgens stap b!).
d. De Wifi repeater gaat verbinden met de modem. Hiervoor hebben de
Wifi repeater en de modem enige tijd nodig. Wacht daarom minimaal 2
minuten.
2. De Wifi repeater verbinden met uw internetmodem zonder WPS
a. Steek de Wifi repeater in een stopcontact in de buurt van uw
internetmodem (niet te ver van uw modem!), en wacht 30 seconden
om de repeater te laten opstarten.
b. De Wifi repeater zal moeten weten op welk Wifi netwerk er aangemeld
moet worden, en wat het daarbij horende wachtwoord is. Daarom
is het nodig om de Wifi repeater in te stellen. Hiervoor heeft u de
netwerkkabel nodig. De ene kant steekt u in de Wifi repeater, de andere
kant steekt u in uw PC. Mogelijk dient u de bestaande internetkabel
tijdelijk te ontkoppelen.
c. Ga in uw internet browser naar 192.168.10.1 (niet via Google, bovenaan
intypen !)*
d. Voer als naam admin en als wachtwoord admin in.
e. U krijgt onderstaand scherm te zien. Klik op 'Site Survey' ('Scannen voor
draadloze netwerken').
Click on "Site Survey"
Enter password
Select network
Click "Save/Apply"
Illustration 2
4
3
MODEM
f. Nu verschijnen de Wifi netwerken in uw omgeving en u ziet een soort-
NL
gelijk scherm.
g. Kies het gewenste netwerk door achter dat netwerk op het bolletje
'Select' ('Kiezen') te klikken. Voer vervolgens uw wachtwoordgegevens in.
h. Klik op de 'Save-Apply' ('Opslaan/Toepassen') knop helemaal onderaan.
De instellingen worden opgeslagen, de repeater vraagt u om 90 seconden
te wachten. Daarna kunt u de internetkabel verwijderen, en de Wifi
repeater plaatsen op de gewenste locatie.
* Voer http://192.168.10.1 in in de URL adresbalk bovenaan uw internet
venster (voer dit niet in via de Google zoekmachine). Het instellingenscherm van
de repeater is enkel zichtbaar wanneer de repeater is nog niet geconfigureerd
is. Als u geen instellingenscherm ziet, dient u de repeater te resetten:
a. Steek de Wifi repeater in een stopcontact en wacht 1 minuut.
b. Druk 10 seconden op de reset-knop aan de linkerzijde van het toestel.
c. Wacht 2 minuten.
3. Uw laptop, GSM of tablet verbinden met de Wifi repeater
a. U kunt de Wifi repeater nu uit het stopcontact halen, en op de gewenste
plaats insteken. Weer heeft de repeater tijd nodig om verbinding te maken
met de modem. Wacht daarom 2 minuten na het insteken.
b. U kunt vanaf uw mobiele toestel, bijv. laptop, telefoon of tablet zoeken
naar nieuwe Wifi verbindingen. Selecteer DYMOND WR03 2.4G or
DYMOND WR03 5G. De 5GHz verbinding is sneller en zal automatisch
wifi-AC selecteren als dit beschikbaar is op beide toestellen.
c. Het wachtwoord is 12345678.
4. Een eindapparaat met WPS verbinden met de Wifi repeater
a. Eindapparaten zijn bijv. PC, GSM, tablet of IP camera. Activeer WPS op
het eindapparaat volgens de handleiding van het apparaat.
b. Druk 7 seconden op de WPS knop van de Wifi repeater.
c. De apparaten zullen nu verbinding maken. Na ca. 2 minuten zal de
verbinding werken.
V. Troubleshooting
1. Ik heb de repeater mogelijk niet goed ingesteld, en wil deze opnieuw
instellen.
Antwoord: U dient de repeater te resetten. In de behuizing aan de
linkerzijde van de repeater zit een klein knopje.
a. Steek de Wifi repeater in een stopcontact en wacht 1 minuut.
b. Druk 10 seconden op de reset-knop. Alle lampjes behalve het
Power lampje gaan uit.
c. Na 2 minuten is de repeater geheel gereset.
2. Ik heb de Wifi repeater via WPS verbonden met mijn internet modem, maar
kan niet inloggen of krijg geen Dymond WR03 netwerk te zien.
Antwoord: Sommige internet modems hebben wel een WPS knop, maar
deze is uitgezet of met een afwijkend wachtwoord ingesteld. In dat geval
dient u de verbinding tussen de repeater en uw internet modem uit te
voeren volgens hoofdstuk IV, onderdeel 2.
3. Ik wil de repeater instellen met mijn PC, maar krijg geen verbinding via de
LAN kabel.
Antwoord: U dient de LAN kabel in de repeater te steken, en de andere
kant van deze kabel in de PC. Deze verbinding dient rechtstreeks te zijn, dus
niet met een apparaat ertussen. Als de repeater eerder al geconfigureerd
werd, dient u deze te resetten. U dient tevens tijdelijk de wifi op uw PC
uit te zetten. Ook dient uw PC ingesteld zijn op het automatisch verkrijgen
van een IP adres. Dit is meestal het geval. Indien uw PC staat ingesteld
op een vast IP adres of Proxy, dan dient u de PC tijdelijk in te stellen op
'Automatisch een IP adres verkrijgen'. Deze instelling vindt u via 'Start' -
'Configuratiescherm' – 'Netwerk' – 'Adapterinstellingen' – 'LAN verbinding'
– 'Eigenschappen' – 'Internet Protocol versie 4 (IP / IP4)'. Noteer de huidige
instellingen, en kies 'Automatisch een IP adres verkrijgen' en 'OK'. Nadat
de Repeater is ingesteld dient u de oorspronkelijke instellingen weer in te
vullen. *** Afhankelijk van uw Windows versie kunnen sommige opties
anders genoemd worden, bijv. 'Netwerkcentrum' ipv. 'Netwerk'.
4. Ik wil de repeater instellen via het wifi-netwerk.
Antwoord: Steek de Wifi repeater in een stopcontact in de buurt van
uw Internet modem (niet te ver uit de buurt van uw modem!) Wacht 30
seconden zodat de repeater kan opstarten. Gebruik de wifi op uw laptop,
mobiele telefoon of tablet om verbinding te maken met het Dymond
WR03 netwerk. Het wachtwoord is 12345678. Ga naar 192.168.10.1 in uw
webbrowser (geen gebruik maken van Google, voer dit inin de URL-balk).
Voer admin in voor zowel de naam als het wachtwoord. Klik op 'Site Survey'
en selecteer uw netwerk. Voer uw wachtwoordgegevens in en klik op de
'Save-Apply' knop (onderaan). Wacht 1 minuut. Een nieuw Wifi-netwerk
zal verschijnen met de naam Dymond WR03. Het wachtwoord van dit Wifi
netwerk is 12345678.
5. Mijn repeater is geconfigureerd, maar ik krijg geen toegang tot het
internet met mijn telefoon of tablet.
Antwoord: Controleer uw paswoord. Zorg ervoor dat u de Wifi repeater dicht
bij de internet modem plaatst, en deze pas later in een verder verwijderd
stopcontact plaatst. Als bovenstaande geen oplossing geeft, raden wij u aan
uw modem in te stellen op een ander beveiligingstype en deze te updaten
naar de laatste softwareversie.
6. Mijn VPN (virtual private network) werkt niet met de Wifi repeater.
Antwoord: De repeater biedt geen ondersteuning voor VPN.
7. Mijn internetverbinding bestaat niet uit een gewone modem met Wifi
en bekabelde verbinding, maar heeft afzonderlijke componenten zoals
modem, router, Wifi-router of accesspoint en dergelijke. De Wifi repeater
werkt niet.
Antwoord: De Wifi repeater is ontworpen voor standaard internetverbindingen
met een geïntegreerde modem / Wifi box. U kunt een probleem vanwege IP
NAT hebben. Gebruik een geïntegreerde modem / Wifi box of configureer uw
netwerk opnieuw.
8. Ik gebruik "MAC address filtering", maar kan mijn repeater niet verbinden.
Antwoord: Het MAC adres op het label van de repeater is het MAC adres
van de internetkabel verbinding. Schakel de MAC adres filtering in uw
internet modem uit, en verbindt daarna de wifi repeater volgens de stappen
die in de handleiding zijn beschreven.
Voor meer informatie, technische vragen of retouraanvragen met
betrekking tot dit product dient u rechtstreeks contact op te nemen met
support@dymond.nl.
VI. Garantie
Copyright © Dymond. Dymond is een gedeponeerd handelsmerk van Te-
®
Group NV. Het merk Dymond staat voor producten van superieure kwaliteit en
®
een uitstekende klantenservice. Daarom garandeert Dymond
vrij is van materiaal- en fabricagefouten gedurende een periode van twee (2)
jaar na de oorspronkelijke aankoopdatum van het product. De voorwaarden
van deze garantie en de omvang van de verantwoordelijkheid van Dymond
onder deze garantie kunt u downloaden vanaf de website: www.dymond.nl.
5
2
1
dat dit product
®
®
