4. Es dürfen weder Gas noch feuergefährliche Flüssigkeiten in Kombination mit dem
Druckluft-Schlauchaufrollers benutzt werden.
5. Zudem sollten keine korrosiven Flüssigkeiten wie Säuren oder andere unverträgliche
Substanzen in Kombination mit dem Druckluft-Schlauchaufrollers verwendet werden.

4. Wartung

■
Regelmäßig müssen Federfunktion und die korrekte Schlauchaufwicklung geprüft
werden.
■
Lecks permanent prüfen, Dichtung gegebenfalls austauschen.
■
Den Schlauchzustand täglich checken und wenn nötig von Verunreinigungen befreien.
■
Sperrzahnfunktion überprüfen.
■
Die Befestigung des Aufwicklers an Wand Decke und Boden stets beobachten.
■ Kupplung und Nippel täglich prüfen.

5. Technische Daten

DL-Schlauchmaterial
Länge
Schlauch-Ø innen
Schlauch-Ø aussen
Betriebsdruck max.
Gewicht
Anschluss
DL-Zulauf
Anschluss
DL-Schlauch

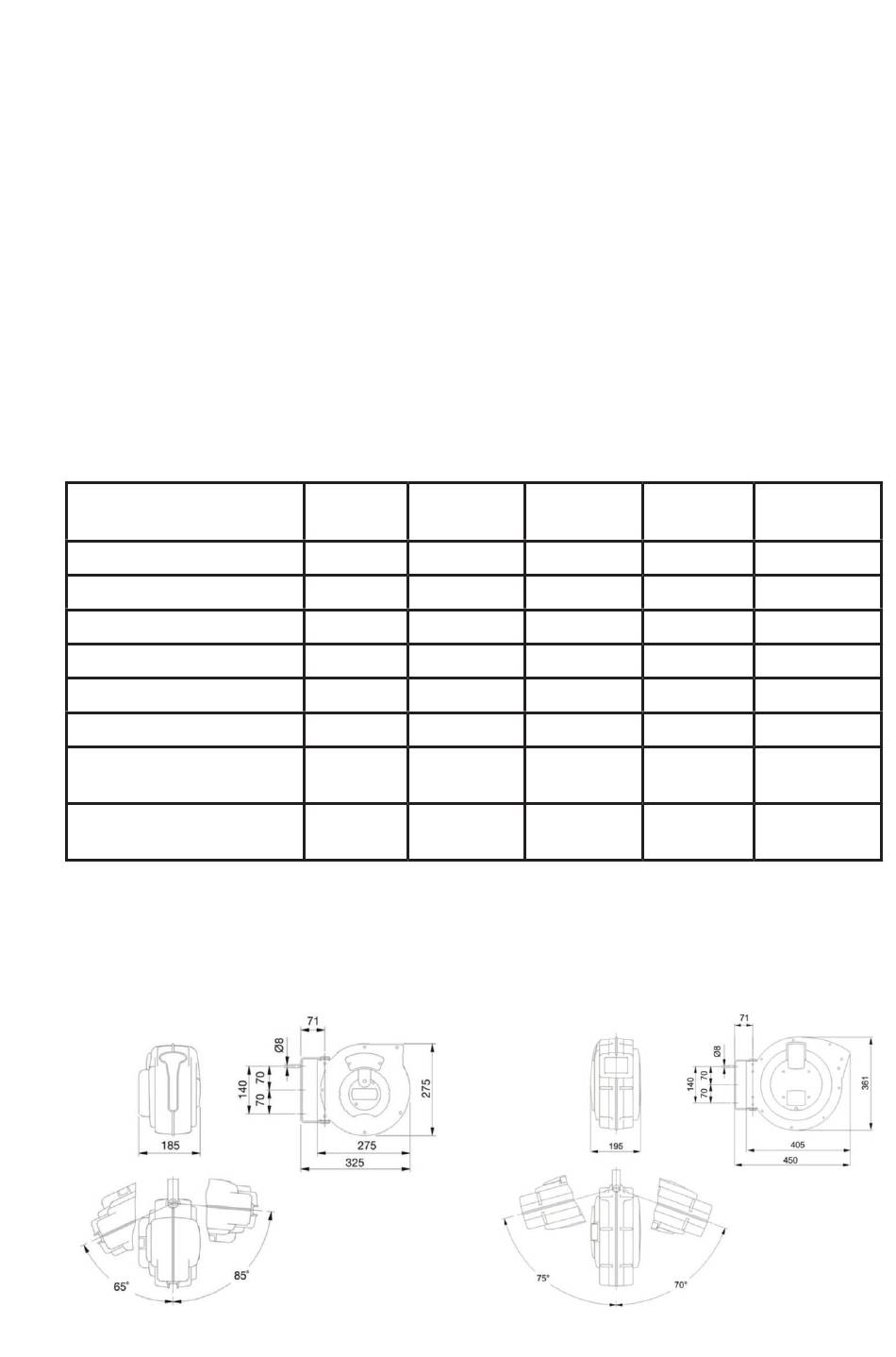

6. Technische Zeichnung zu den Abmessungen

Art.-Nr. 3920 9
Art.-Nr. Art.-Nr.
3920 9 3920 10 1
PU PU
9 m 10 m
8 mm 10 mm
12 mm 15 mm
10 bar 15 bar
5 kg 6,5 kg
Nippel Nippel
AR 1/4" AR 3/8"
Kupplung Kupplung
AR 1/4" AR 3/8"
Art.-Nr. Art.-Nr.
3920 15 1 3920 16
PU PU
15 m 15 m
8 mm 12 mm
12 mm 18 mm
15 bar 15 bar
6,5 kg 7,4 kg
Nippel Nippel
AR 1/4" AR 1/2"
Kupplung Kupplung
AR 1/4" AR 1/2"
Art.-Nr. 3920 10 1 und 3920 15 1
Art.-Nr.
3920 20 2
PU
20 m
20 mm
15 mm
15 bar
8,3 kg
Nippel
AR 3/8"
Kupplungl
AR 3/8"
