Anschlusserweiterung – SK TIE4-M12-SH-IN
Schaltbild
ACHTUNG
Gültigkeit des Dokuments
Dieses Dokument ist nur in Verbindung mit der Betriebsanleitung der jeweiligen elektronischen
Antriebstechnik und unter strikter Einhaltung der dort aufgeführten Sicherheits- und Warnhinweise
gültig. Erst unter diesen Voraussetzungen stehen alle für eine sichere Inbetriebnahme dieser
Baugruppe und der elektronischen Antriebstechnik relevanten Informationen zur Verfügung.

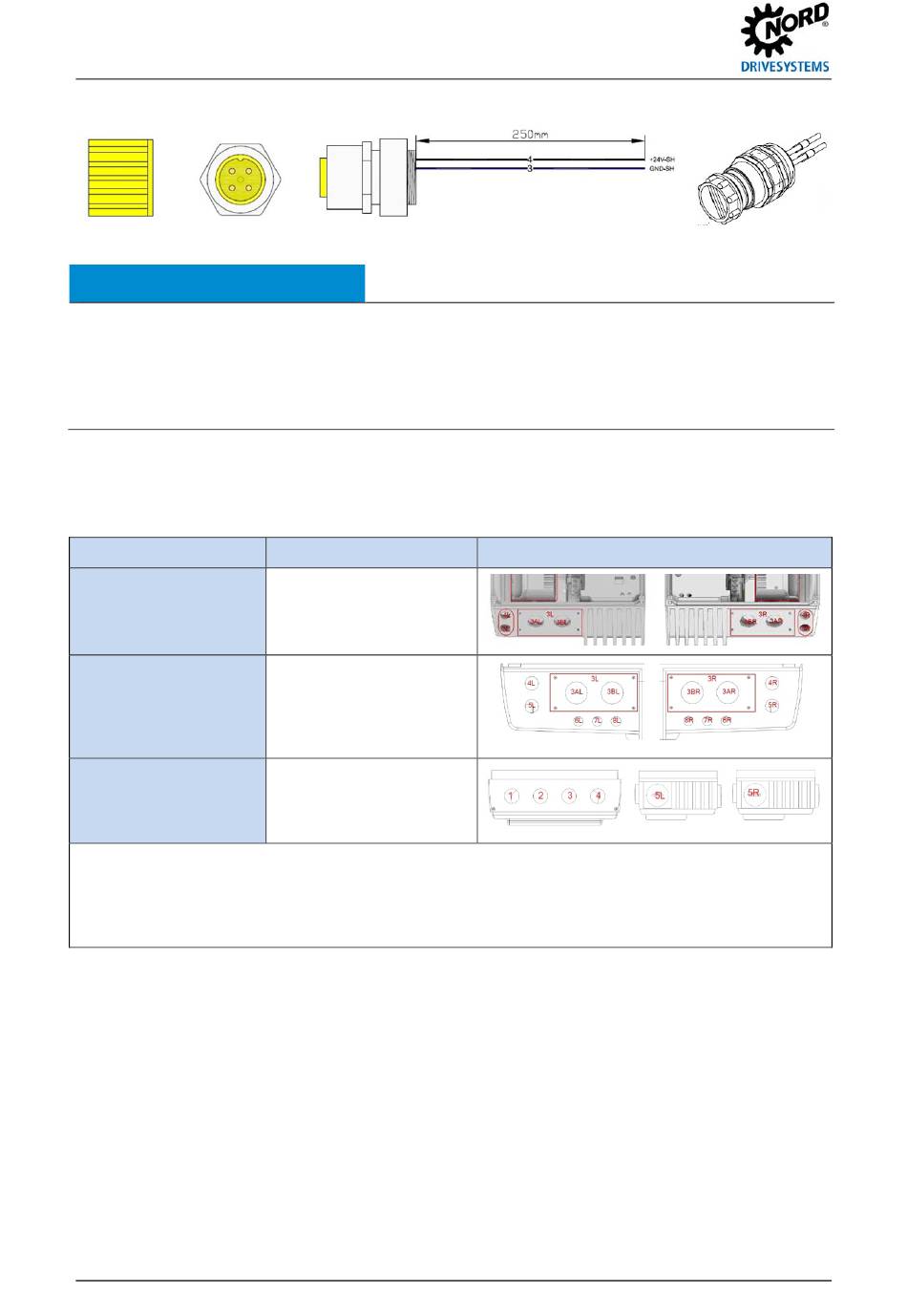

Montage- / Optionsplätze
Die M12 Einbausteckverbinder sind für die direkte Montage in eine freie M16 Bohrung /
Verschraubungsöffnung der Gerätereihen vorgesehen (s. u.).
Gerätereihe
SK 135E *
SK 180E * ... SK 190E *
Gehäuse
SK 1xxE xxx-xxx-x (-C))
SK 200E
FU- Anschlusseinheit
SK TI4-x-2xx-x (-C)
BUS- Technologiebox
BUS- Anschlusseinheit
SK TI4-TU-BUS (-C)
* Die Konfigurierbarkeit der jeweiligen Einbausteckverbinder ist abhängig von ihrer Funktionalität zur Gerätereihe,
z. B. ist die Montage des Einbausteckers SK TIE4-M12-SH-IN nicht beim SK 1xxE Gehäuse möglich.
** Baugröße 1 – 3 mit optionaler SK TIE4-M12-M16 Anschlusserweiterung, Baugröße 4 direkt Einbau
*** mit optionaler SK TIE4-M20-M16 Anschlussreduzierung
Die Einbaulage und Montageposition (Codierzapfen oder Codiernut am Kontaktträger) der
Einbaubuchse ist frei positionierbar und sollte so ausgerichtet (siehe Montageschritt 6.) werden, dass
auch gewinkelte M12 Rundsteckverbindern kollisionsfrei angeschlossen werden können.
Die im Folgenden beschriebenen Montageschritte sind gültig für die Montage der M12
Einbausteckverbinder in die Gehäuse bzw. in die Anschlusseinheit der Frequenzumrichter oder der
BUS- Anschlusseinheit einer externen Technologiebox.
2 / 6
empfohlener Optionsplatz
4R / 4L
(ankommend)
5R / 5L
(abgehend)
4R / 4L
(ankommend)
5R / 5L
(abgehend)
optional **
6R / 6L, 7R / 7L, 8R / 8L
1 / 2 / 3 / 4
optional ***
5R / 5L
Optionsplätze
TI 275274519 - 3021
