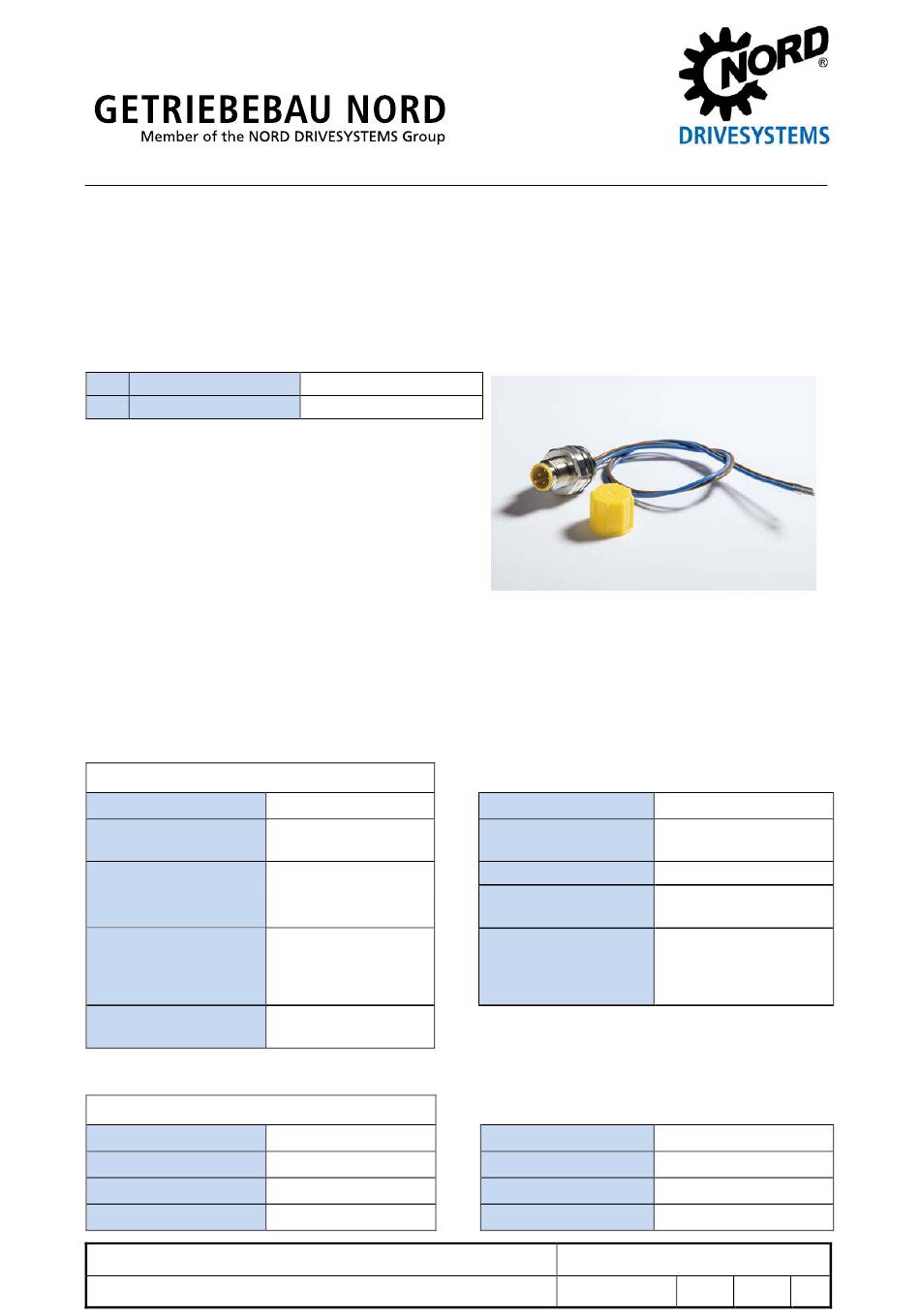

SK TIE4-M12-SH-IN
Anschlusserweiterung „Sicherer Halt" Eingang
M12 Steuer - Systemsteckverbinder
Lieferumfang
1 x
M12 Einbaustecker
1 x
Abdeckkappe
Lieferzustand mit verschraubter Abdeckkappe
Einsatzbereich
Der M12 Einbaustecker ist mit offenen Leitungsenden und Aderendhülsen versehenen. Er dient zur
Herstellung einer steckbaren Anschlussverbindung über handelsübliche M12 Rundsteckverbinder. Sie
verbindet abgangsseitig die Steuerklemmleiste mit der weiterführenden Steuersignalleitung.
Technische Daten
Bauform
Temperaturbereich
Kontakteinsatz
Farbe / Material
Rundsteckverbinder
Material
Anschluss / Typ
Rundsteckverbinder
Kontaktsatz
Kontakte / Codierung
* passender Montageschlüssel im freien Handel erhältlich (siehe Montage)
Leitung
Aderanzahl / Querschnitt
Litzen / Farben
Länge der Litzen
Verschmutzungsgrad
Technische Information / Datenblatt
Anschlusserweiterung
SK TIE4-M12-SH-IN
gelb
-30 ... +90 °C
gelb / RAL 1021
Kunststoff
Metall, CuZn,
vernickelt
M12x1,
ausrichtbare
Einbaustecker mit Litze
M16x1,5,
metrisches
Einschraubgewinde
4 polig, A - codiert
2 x 0,34 mm
2
UL / (bl, sw)
250 mm
3 / 2
Materialnummer: 275 274 519
Gewicht
Abdeckkappe
Farbe / Material
Schutzart
(verschraubt)
Befestigung
Anzugsdrehmomente *
M12x1
Einbaubuchse
M16x1,5
Einschraubgew.
Mech. Lebensdauer
Betriebsspannung
Strombelastbarkeit
Isolationswiderstand
SK TIE4-M12-SH-IN
TI 275274519
23 g
gelb / RAL 1021
Kunststoff
IP67
Sechskantmutter
M16x1,5 *
0,6 Nm
1,5 Nm
min. 100 Steckzyklen
max. 60 V
4 A
≥ 10
8
Ω
V 1.1
3021
de
