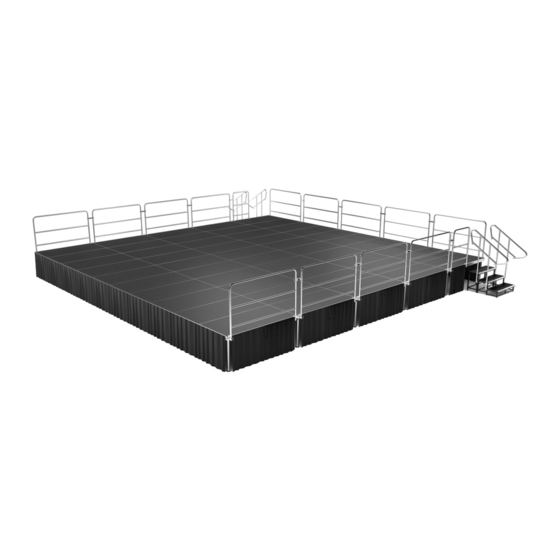

- Seite 1 Tour Stage bühnenpodest bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 02.07.2021, ID: 464994...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise........................................4 1.1 Weitere Informationen......................................4 1.2 Darstellungsmittel........................................4 1.3 Symbole und Signalwörter....................................4 Sicherheitshinweise........................................6 Leistungsmerkmale........................................7 Montage............................................... 8 4.1 Bühnenpodeste aufstellen....................................8 4.2 Bühnenpodeste und Steckfüße fixieren................................ 11 4.3 Geländer anbringen......................................14 4.4 Aufgangstreppe anbringen....................................17 4.5 Podestabhängung anbringen................................... -
Seite 4: Allgemeine Hinweise
Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. -
Seite 5: Bedeutung
Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefähr‐ liche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. VORSICHT! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird. -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Gebrauch Dieses Bühnenpodest-System dient zum modularen und flexiblen Aufbau von Bühnen in unterschiedlichen Zusammenstel‐ lungen. Verwenden Sie das Produkt ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. -
Seite 7: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Das Bühnenpodest-System kann aus folgenden Komponenten zusammengestellt werden: Bühnenpodest (in verschiedenen Größen und Formen) für den Innen- oder Außenbereich Steckfüße (in verschiedenen Größen und Ausführungen) Geländer (in verschiedenen Größen und Ausführungen, passend zu den Bühnenpodesten und Aufgangstreppen) modulare oder variable Aufgangstreppen Befestigungselemente und Verbinder Tour Stage... -
Seite 8: Montage
Montage Montage 4.1 Bühnenpodeste aufstellen Vorschriften beachten Stellen Sie sicher, dass bei der Montage und beim Betrieb immer die Normen und Vorschriften Ihres Landes eingehalten werden. In Deutschland: DGUV 17, DGUV 18, DGUV Regel 115-002 „Veranstaltungs- und Produktionsstätten für szenische Darstellung“ . Bühnenpodeste aufstellen Führen Sie die Steckfüße in die vorgesehene Aussparung auf der Unterseite des Bühnenpodests ein. - Seite 9 Stairville Tour Stage Triangle 1x1m ODW 1000 mm × 1000 mm × 90 mm 11,5 kg 750 kg/m² 464991 Stairville Tour Stage Triangle 2x1 L CPTW 2000 mm × 1000 mm × 90 mm 26,5 kg 750 kg/m² 464992 Stairville Tour Stage Triangle 2x1 R CPTW 2000 mm ×...
- Seite 10 Stairville Tour Stage Leg 20cm 60 mm × 200 mm × 60 mm 2,5 mm 452010 Stairville Tour Stage Leg Set of 4x 20cm 60 mm × 200 mm × 60 mm 2,5 mm 458585 Stairville Tour Stage Leg 30cm 60 mm ×...
-
Seite 11: Bühnenpodeste Und Steckfüße Fixieren
Montage 4.2 Bühnenpodeste und Steckfüße fixieren Wenn Sie mehrere Bühnenpodeste aufstellen, verbinden Sie sie untereinander mit den dafür vorgesehenen Verbindern und Klemmen, wie in den Abbildungen dargestellt. ö Führen Sie die Klemmkeile (1) in die Führungsschienen auf den Innenseiten der zu verbindenden Bühnenpodeste ein und fixieren Sie die Bühnenpodeste mit den Rahmenverbindern (2) an der Unterseite der Führungsschienen. - Seite 12 Montage Fixieren Sie zwei nebeneinander stehende Steckfüße mit einem 2-fach-Steckfußverbinder (4) und ziehen Sie die Flügel‐ schrauben fest an. & Fixieren Sie vier nebeneinander stehende Steckfüße mit einem 4-fach-Steckfußverbinder (5) und ziehen Sie die Flügel‐ schrauben fest an. bühnenpodest...
- Seite 13 Montage Die folgende Tabelle zeigt die verschiedenen Verbinder und Klemmern, die für die Montage der Bühnenpoteste erforderlich sind: Artnr. Bezeichnung 520324 Stairville Tour Stage Self Leveling Insert 296471 Stairville Tour Stage Assembly Clamp 296477 Stairville Tour/iX Stage Clamp Connector 296473...
-
Seite 14: Geländer Anbringen
Montage 4.3 Geländer anbringen Bringen Sie die Geländer-Halterungen an den dafür vorgesehenen Stellen am Bühnenpodest an und ziehen Sie die Schrauben mit einem Innensechskantschlüssel fest an. Führen Sie das Geländer bis zum Anschlag in die Rundrohre der Geländer-Halterungen und ziehen Sie die Handschrauben der Geländer-Halterungen fest an. -
Seite 15: Vorschriften Beachten
Stairville Tour Stage Handrail 1m Mk2 868 mm × 1203 mm × 35 mm 2,8 kg 485812 Stairville Tour Stage Handrail 1m Mk2 Bk 868 mm × 1203 mm × 35 mm 2,8 kg 296469 Stairville Tour Stage Handrail 2m 1868 mm ×1203 mm ×... - Seite 16 Artnr. Bezeichnung Gewicht 448945 Stairville Tour Stage Handrail Clamp 0,8 kg 485811 Stairville Tour Stage Handrail Clamp Bk 0,8 kg 424776 Stairville Tour Stage Railing Holder 2 0,3 kg 499258 Stairville Tour Stage Railing Holder 2 Bk 0,7 kg bühnenpodest...
-
Seite 17: Aufgangstreppe Anbringen
Montage 4.4 Aufgangstreppe anbringen Die folgende Handlungsanweisung beschreibt die Montage der Stairville Tour Stage Vario Treppen. Führen Sie das Montageelement in die Führungsschienen des Bühnenpodests ein und legen Sie die Halterung der Auf‐ gangstreppe auf dem Bühnenpodest ab. Verbinden Sie das Montageelement mit der Halterung der Aufgangstreppe und ziehen Sie die Schrauben mit einem Innen‐... - Seite 18 Montage Bringen Sie die Geländer-Halterungen an den dafür vorgesehenen Stellen an der Aufgangstreppe an und ziehen Sie die Schrauben mit einem Innensechskantschlüssel fest an. Führen Sie das Geländer bis zum Anschlag in die Rundrohre der Geländer-Halterungen und ziehen Sie die Handschrauben der Geländer-Halterungen fest an.
- Seite 19 Stairville iX/Tour Stage Stair Handrail B 1414 mm × 1300 mm × 35 mm 2,7 kg Zubehör Geländer Artnr. Bezeichnung Gewicht 346027 Stairville Tour Stage Railing Holder 0,3 kg 499264 Stairville Tour Stage Railing Holder 3 Bk 0,5 kg Tour Stage...
-
Seite 20: Podestabhängung Anbringen
Montage 4.5 Podestabhängung anbringen Führen Sie das Klettprofil in die Führungsschiene des Bühnenpodests ein und befestigen Sie die Podestabhängung am Klettprofil. Geeignete Podestabhängungen finden Sie auf unserer Homepage unter www.thomann.de. Die folgende Tabelle zeigt die verschiedenen Klettprofile: Artnr. Bezeichnung Größe... -
Seite 21: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wiederverwertung zugeführt werden. Beachten Sie die Hinweise und Kennzeichen auf der Verpackung. - Seite 22 Notizen bühnenpodest...
- Seite 24 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
