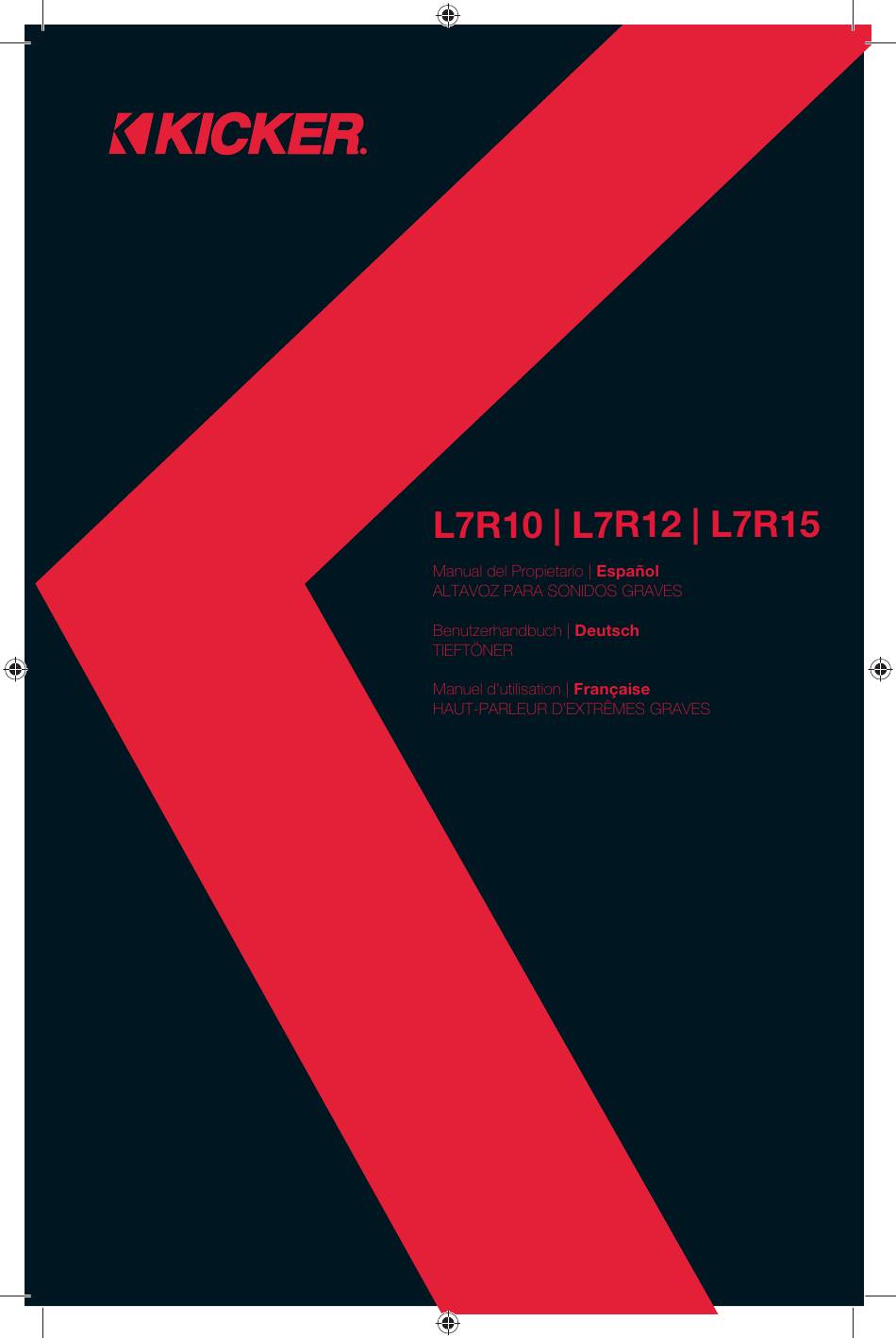

- Seite 1 SUBWOOFERS Owner’s Manual 2018 L7R Rev F.indd 1 2018 L7R Rev F.indd 1 5/25/2018 1:03:01 PM 5/25/2018 1:03:01 PM...
-
Seite 2: Specifications
WIRING L7R subwoofers are available with dual 2Ω (ohm) or dual 4Ω voice coils. Both coils must be connected to a source of amplifi cation. The dual 2Ω woofer will generate a 1Ω load if the coils are wired in parallel or a 4Ω... - Seite 3 Use 3/4” (1.9cm) or thicker MDF (medium density fi berboard) and seal the joints with silicone. Use the “template” inside your L7R’s shipping carton to mark the mounting hole, then cut directly on the line. These designs need internal bracing. Add triangular bracing between each of the larger unsupported panels.
- Seite 4 If you prefer an ultra-smooth bass response, you should loosely fi ll your L7R enclosure with poly-fi l stuffi ng. Ported designs will require covering the end of the port (located inside the box) with grill cloth, chicken wire, or expanded metal to prevent the poly-fi...
- Seite 5 fl at response curve, extending the sub-bass response. L7R woofers perform well in any size sealed enclosure between the Minimum and Maximum volume recommendations. These systems will exhibit benefi ts of both designs: Minimum produces high- impact bass, and Maximum generates low bass frequency protraction. Overall, the system will sound more like the recommended enclosure design it is closest to in enclosure volume.
-
Seite 6: Especificaciones
óptimo. CABLEADO Los woofers L7R vienen con dos bobinas de voz de 2 ohmios o dos bobinas de voz de 4 ohmios. Las dos bobinas deben estar conectadas a una fuente de amplifi cación. El woofer doble de 2 ohmios presenta una carga de 1 ohmio si las bobinas están cableadas en paralelo y 4 ohmios si están cableadas... - Seite 7 3/4 de plg. (1.9 cm) de grosor y asegúrese de que las juntas están bien unidas y bien selladas. El soporte de cartón que viene dentro de la caja de envío del L7R se puede usar como plantilla para cortar el agujero de montaje del altavoz en la caja que usted construya. Después de marcar el bafl e con la plantilla, corte justo sobre la línea para hacer la abertura de tamaño correcto.
- Seite 8 fl ujo de aire. Si prefi ere una respuesta de bajos ultrasuave, debe llenar holgadamente la caja del L7R con polifi l (fi bra de relleno de poliéster). En los diseños con puerto es necesario cubrir la entrada del puerto (dentro de la caja) con tela de ferretería, tela de alambre o metal expandido para evitar que el polifi...
- Seite 9 Los woofers L7R también tienen buen rendimiento en cualquier caja sellada de un tamaño entre Minimum y Maximum. Estos sistemas tienen algunos de los benefi cios de los dos diseños: la Minimum produce bajos de alto impacto y la Maximum genera prolongación de frecuencias bajas.
-
Seite 10: Technische Daten
Hinweis: Alle technischen Daten und Leistungsangaben vorbehaltlich Änderungen. Bitte besuchen Sie www.kicker.com für die aktuellsten Informationen. Um die beste Leistung aus Ihrem KICKER Subwoofer herauszuholen, sollten Sie Original-Zubehörteile und Kabel von KICKER verwenden. Nach etwa zwei Wochen erreicht der Subwoofer seine optimale Leistung. -
Seite 11: Hinweisezum Gehäusebau
Verwenden Sie mindestens 1,9 cm dicke Faserplatten (MDF) und vergewissern Sie sich, dass alle Fugen gut und sicher versiegelt sind. Die Pappschablone im Lieferkarton des L7R kann als Vorlage für das Ausschneiden des Lautsprechermontagelochs aus Ihrem Gehäuse verwendet werden. Nachdem Sie Ihre Schallwand mit der Schablone markiert haben, müssen Sie direkt an der Linie ausschneiden. -
Seite 12: Bassreflex Gehäuse Installation
Refl exöffnung oder den Durchmesser der runden Öffnung als Minimalabstand zwischen der Refl exöffnung und einer Oberfl äche, um einen freien Luftstrom sicherzustellen. Wenn Sie eine extrem glatte Basswiedergabe wollen, sollten Sie das L7R-Gehäuse lose mit Polyfi l füllen. Bassrefl exmodelle erfordern eine Abdeckung der Refl exöffnung (innerhalb der Box) mit Bespannstoff, Maschendraht oder Streckmetall, damit das Polyfi... -
Seite 13: Geschlossene Gehäuse
Das SQ-Gehäuse bietet einen sehr fl achen Frequenzgang und stark erweiterten Tiefbass. Tieftöner der L7R Subwoofer-Serie bieten in allen geschlossenen Gehäusen zwischen der Kompakt- und der SQ-Größe gute Leistungen. Diese Systeme zeigen die Vorzüge beider Gehäuseformen. Das Kompakt-Gehäuse bietet massiven Bass, während das Maximum-Gehäuse eine erweiterte Tiefbassfrequenz liefert. - Seite 14 CÂBLAGE Les subwoofers L7R sont disponibles avec deux bobines de 2Ω (ohms) ou deux bobines de 4Ω (ohms). Les deux bobines doivent être connectées à une source d’amplifi cation. Le woofer à 2 bobines de 2Ω...
- Seite 15 à l’aide du gabarit, coupez en suivant bien la ligne afi n d’obtenir une découpe de la bonne taille pour le saladier du L7R. Quel que soit le type de caisson, des renforts internes sont requis.
- Seite 16 écoulement d’air sans restriction. Si vous préférez une réponse ultra douce des graves, remplissez le caisson L7R de poly-fi l (rembourrage en polyester) sans tasser. Pour les modèles résonnants, l’extrémité de l’évent doit être couverte (à...
- Seite 17 Les haut-parleurs d’extrêmes graves L7R fonctionnent également bien dans tout caisson clos de taille comprise entre les recommandations des modèles Minimum et Maximum. Ces systèmes présentent les avantages des deux modèles : le modèle Minimum produit des graves à fort impact et le modèle Maximum une extension dans les fréquences extrêmes graves.
- Seite 18 The cost of shipping product to KICKER o Service performed by anyone other than KICKER NOTE: All specifi cations and performance fi gures are subject to change. Please visit the www.kicker.com for the most current information. 45L7R-F-20180525 2018 L7R Rev F.indd 18 2018 L7R Rev F.indd 18...
-
Seite 19: International Warranty
à faire le maximum (“ vivre plein pot “) dans tous les aspects de leur vie. Les haut-parleurs et amplifi cateurs KICKER sont les meilleurs dans le domaine des équipements audio et représentent donc pour nos client le “ carburant pour vivre plein pot “... - Seite 20 ©2017 Stillwater Designs 2018 L7R Rev F.indd 20 2018 L7R Rev F.indd 20 5/25/2018 1:03:34 PM 5/25/2018 1:03:34 PM...
