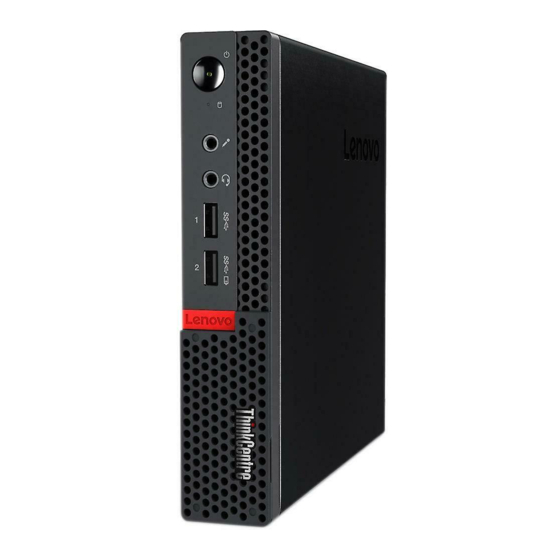

Lenovo ThinkCentre M625q Benutzerhandbuch Und Hardware-Wartungshandbuch
  1. Anleitungen
  2. Marken
  3. Lenovo Anleitungen
  4. PCs
  5. ThinkCentre M625q
  6. Benutzerhandbuch und hardware-wartungshandbuch
Lenovo ThinkCentre M625q Benutzerhandbuch Und Hardware-Wartungshandbuch

Lenovo ThinkCentre M625q Benutzerhandbuch Und Hardware-Wartungshandbuch

Vorschau ausblenden Andere Handbücher für ThinkCentre M625q:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

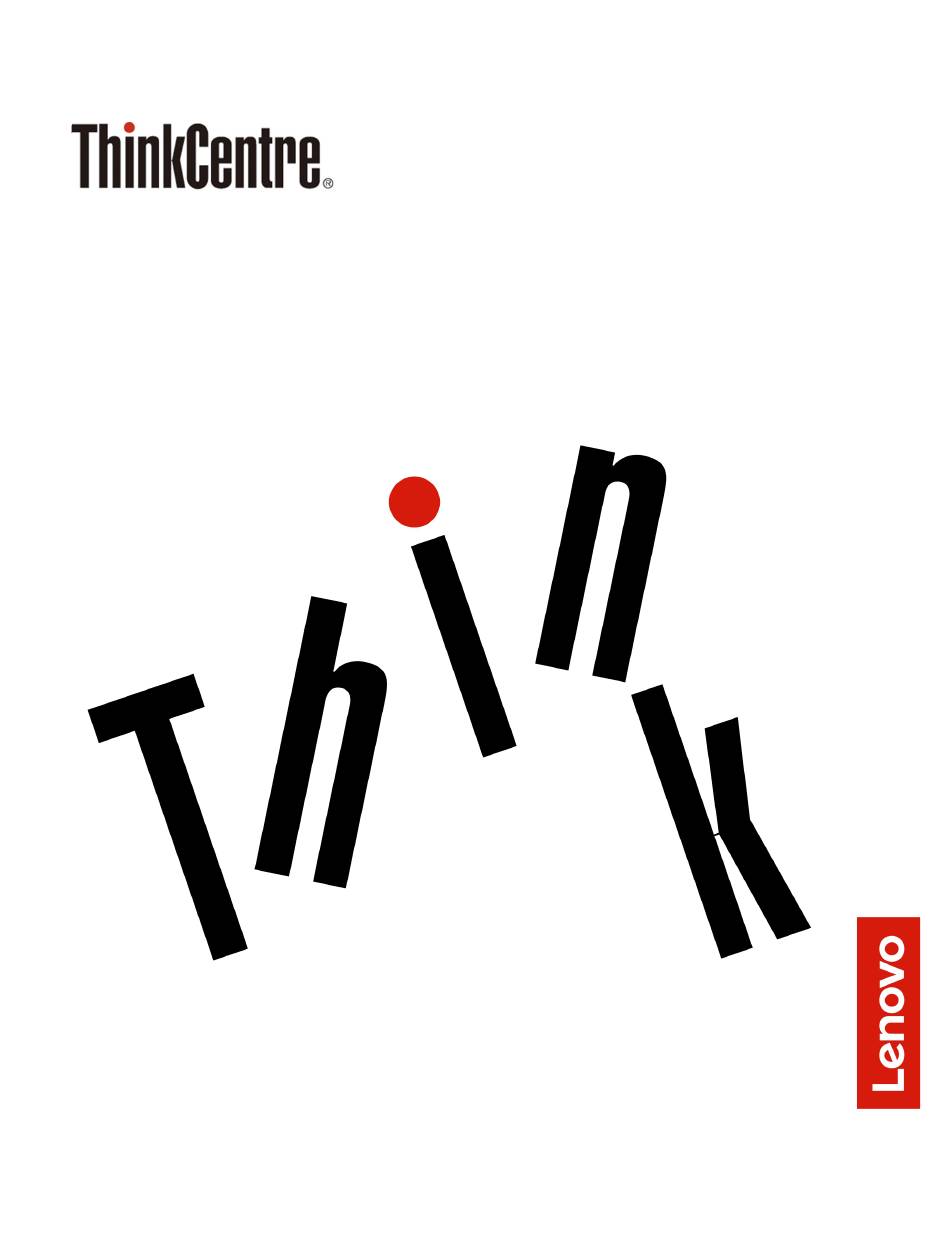

M625q Benutzerhandbuch und Hardware-
Wartungshandbuch
Energy Star-Maschinentypen: 10TF, 10TG, 10TH, 10TJ, 10TK,
10TL, 10UY, 10V0, 10V1 und 10V2

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lenovo ThinkCentre M625q

Inhaltszusammenfassung für Lenovo ThinkCentre M625q

  • Seite 1 M625q Benutzerhandbuch und Hardware- Wartungshandbuch Energy Star-Maschinentypen: 10TF, 10TG, 10TH, 10TJ, 10TK, 10TL, 10UY, 10V0, 10V1 und 10V2...
  • Seite 2 Handbuch mit wichtigen Produktinformationen und Anhang A „Hinweise“ auf Seite 69 lesen und verstehen. Zweite Ausgabe (August 2019) © Copyright Lenovo 2018, 2019. HINWEIS ZU EINGESCHRÄNKTEN RECHTEN: Werden Daten oder Software gemäß einem GSA-Vertrag (General Services Administration) ausgeliefert, unterliegt die Verwendung, Vervielfältigung oder Offenlegung den in Vertrag Nr.

  • Seite 3: Inhaltsverzeichnis

    VESA-Halterung austauschen ..Anhang B. Marken... 71 Netzteilhalterung austauschen ..© Copyright Lenovo 2018, 2019...
  • Seite 4 M625q Benutzerhandbuch und Hardware-Wartungshandbuch...

  • Seite 5: Kapitel 1. Überblick

    Dieses Kapitel enthält grundlegende Informationen, die Sie mit Ihrem Computer vertraut machen sollen. Vorderansicht Anmerkung: Möglicherweise sieht Ihr Computermodell etwas anders aus, als in der Abbildung dargestellt. Abbildung 1. Vorderansicht Betriebsanzeige Netzschalter Statusanzeige des Speicherlaufwerks Mikrofonanschluss Headset-Anschluss USB 3.0-Anschluss Always On USB 3.0-Anschluss Leuchtender roter Punkt Betriebsanzeige © Copyright Lenovo 2018, 2019...

  • Seite 6: Rückansicht

    Diese Anzeige leuchtet, wenn der Computer eingeschaltet ist. Netzschalter Wird zum Einschalten des Computers verwendet. Wenn Sie den Computer nicht über das Betriebssystem herunterfahren können, halten Sie den Netzschalter mindestens vier Sekunden lang gedrückt, um den Computer auszuschalten. Statusanzeige des Speicherlaufwerks Diese Anzeige leuchtet, wenn das Speicherlaufwerk in Betrieb ist.
  • Seite 7 Abbildung 2. Rückansicht Optionaler Anschluss 1 Optionaler Anschluss 2 Schlitz für Sicherheitsschloss Steckplatz für Wi-Fi-Antenne Ethernet-Anschluss USB 2.0-Anschlüsse ® USB 2.0-Anschluss DisplayPort -Anschluss DisplayPort-Anschluss USB 3.0-Anschluss Netzteilanschluss Optionaler Anschluss 1 Je nach Computermodell können sich die Anschlüsse unterscheiden. Optionaler Anschluss 2 Je nach Computermodell können sich die Anschlüsse unterscheiden.

  • Seite 8: Systemplatine

    Steckplatz für Wi-Fi-Antenne Zum Anbringen des Kabelanschlusses für die hintere Wi-Fi-Antenne, die bei einigen Modellen verfügbar ist. Die hintere Wi-Fi-Antenne wird am Kabelanschluss für die hintere Wi-Fi-Antenne angebracht. Ethernet-Anschluss Dient zum Anschließen eines Ethernet-Kabels für den Netzwerkzugriff. USB 2.0-Anschluss Wird verwendet, um ein USB-kompatibles Gerät anzuschließen. Schließen Sie für eine optimale Datenübertragung eine USB 2.0-Einheit an einen USB 2.0-Anschluss an.
  • Seite 9 Abbildung 3. Systemplatine Kapitel 1 Überblick...

  • Seite 10: Etikett Für Maschinentyp Und -Modell

    Das Etikett mit der Angabe von Maschinentyp und Modell identifiziert den Computer. Wenn Sie sich an Lenovo wenden, um Unterstützung zu erhalten, können die Supportmitarbeiter den Computer anhand des Computertyps und der Modellinformationen identifizieren und Sie schneller unterstützen. Das Etikett für Computertyp und -modell ist wie abgebildet an der Oberseite des Computers angebracht.

  • Seite 11: Kapitel 2. Technische Daten

    Gewicht (ohne Verpackung) Maximalkonfiguration bei Lieferung: 1,1 kg Hinweis zur USB-Übertragungsrate Abhängig von zahlreichen Faktoren wie z. B. den Verarbeitungskapazitäten von Host und Peripheriegeräten, den Dateiattributen und anderen Faktoren im Zusammenhang mit der Systemkonfiguration und © Copyright Lenovo 2018, 2019...
  • Seite 12 Betriebsumgebung variiert die tatsächliche Übertragungsrate über die verschiedenen USB-Anschlüsse an diesem Gerät und kann u. U. langsamer als die Datenrate sein, die unten für jedes Gerät aufgeführt ist. USB-Gerät Datenrate (Gbit/s) 3.1 Gen 1 3.1 Gen 2 M625q Benutzerhandbuch und Hardware-Wartungshandbuch...

  • Seite 13: Kapitel 3. Computerverriegelung

    Schlüssel oder ein Kombination versehen werden. Die Kabelverriegelung sperrt auch die Knöpfe, die zum Öffnen der Computerabdeckung dienen. Es handelt sich um die gleiche Art von Verriegelung, die bei vielen Notebook-Computern Verwendung findet. Eine solche Kabelverriegelung kann direkt bei Lenovo bestellt werden. Suchen Sie auf der folgenden Website nach dem Begriff Kensington: http://www.lenovo.com/support...
  • Seite 14 M625q Benutzerhandbuch und Hardware-Wartungshandbuch...

  • Seite 15: Kapitel 4. Hardware Austauschen

    Handbuch und den mit der Zusatzeinrichtung gelieferten Anweisungen vor. • In den meisten Ländern und Regionen der Welt ist es erforderlich, dass fehlerhafte CRUs an Lenovo zurückgesendet werden. Informationen hierzu sind im Lieferumfang der CRU enthalten oder werden Ihnen gesondert einige Tage nach Erhalt der CRU zugeschickt.
  • Seite 16 Schrauben gesichert ist. Sie müssen die Schrauben und die Zugangsabdeckung entfernen, um auf die jeweilige CRU zuzugreifen. Optional-Service-CRUs können vom Benutzer oder während des Garantiezeitraums von einem Lenovo Kundendiensttechniker ausgebaut und installiert werden. Vor dem Austauschen von FRUs Bevor Sie FRUs austauschen, lesen Sie Folgendes: •...

  • Seite 17: Positionen Von Frus (Inkl. Crus)

    Anmerkungen: • Einige der Komponenten sind optional. • Um eine Komponente auszutauschen, die nicht in der Liste unten aufgeführt ist, wenden Sie sich an einen Lenovo Kundendiensttechniker. Eine Liste der Telefonnummern für den Lenovo Unterstützung finden Sie unter: http://www.lenovo.com/serviceparts-lookup Kapitel 4...
  • Seite 18 Num- FRU-Beschreibung Self-Service-CRU Optional-Service- Vertikaler Ständer Nein Halterung für Stromnetzteil Nein Netzteil Nein Computerabdeckung Nein Staubring Nein Netzkabel Nein Interner Lautsprecher Nein Systemplatine Nein Nein Kühlkörper Nein Antennenhalterung Nein Nein Systemlüfter Nein Nein Gehäuse Nein Nein Untere Abdeckung Nein Speichermodul Nein M.2-Speicherlaufwerk Nein...
  • Seite 19 Anmerkungen: • Einige der Komponenten sind optional. • Um eine Komponente auszutauschen, die nicht in der Liste unten aufgeführt ist, wenden Sie sich an einen Lenovo Kundendiensttechniker. Eine Liste der Telefonnummern für den Lenovo Support finden Sie unter: http://www.lenovo.com/support/phone Num-...

  • Seite 20: Tastatur Oder Kabellose Tastatur Austauschen

    Num- FRU-Beschreibung Self-Service-CRU Optional-Service- Computerabdeckung Nein Interner Lautsprecher Nein Netzkabel Nein Systemplatine Nein Nein Antennenhalterung Nein Nein Kühlkörper Nein Gehäuse Nein Nein Untere Abdeckung Nein Speichermodul Nein M.2-Speicherlaufwerk Nein Abdeckung der Wi-Fi-Karte Nein Wi-Fi-Karte Nein Wi-Fi-Antennen Nein Nein Knopfzellenbatterie Nein Nein VESA-Halterung Nein...

  • Seite 21: Maus Oder Kabellose Maus Austauschen

    Die kabellose Tastatur austauschen 1. Entfernen Sie die alte kabellose Tastatur. 2. Nehmen Sie die neue kabellose Tastatur aus der Verpackung. 3. Öffnen Sie die Abdeckung des Batteriefachs und legen Sie die beiden AAA-Batterien gemäß den Angaben zur Polarität ein. Abbildung 9.
  • Seite 22 Die drahtlose Maus austauschen 1. Entfernen Sie den USB-Dongle von Ihrem Computer. Entfernen Sie anschließend die alte kabellose Maus. 2. Nehmen Sie die neue drahtlose Maus aus der Verpackung. 3. Öffnen Sie die Abdeckung des Batteriefachs und legen Sie die beiden AAA-Batterien gemäß den Angaben zur Polarität ein.
  • Seite 23 Abbildung 12. Herausnehmen des USB-Dongles c. Schließen Sie den USB-Dongle an einen USB-Anschluss an. Abbildung 13. Anschließen des USB-Dongles an einen USB-Anschluss d. Legen Sie die Batterien in die Maus. Kapitel 4 Hardware austauschen...
  • Seite 24 Abbildung 14. Batterien in die Maus legen e. Schließen Sie die Abdeckung des Batteriefachs. Abbildung 15. Abdeckung des Batteriefachs schließen f. Schieben Sie den Betriebsspannungsschalter auf die Position Ein. M625q Benutzerhandbuch und Hardware-Wartungshandbuch...

  • Seite 25: Netzteil Austauschen

    Abbildung 16. Betriebsspannungsschalter einschalten Anmerkungen: • Die grüne LED-Anzeige leuchtet auf, wenn die Maus betriebsbereit ist. • Die blinkende gelbe Anzeige zeigt einen niedrigen Akkuladezustand an. • Um die Lebensdauer des Akkus zu verlängern, sollten Sie den Betriebsspannungsschalter auf O stellen, wenn die Maus nicht benötigt wird.
  • Seite 26 Abbildung 17. Netzteil entfernen b. Entfernen Sie das Netzkabel. Abbildung 18. Netzkabel entfernen c. Schließen Sie das Netzkabel an. M625q Benutzerhandbuch und Hardware-Wartungshandbuch...
  • Seite 27 Abbildung 19. Netzkabel anschließen d. Installieren Sie das Netzteil. Abbildung 20. Netzteil installieren Kapitel 4 Hardware austauschen...

  • Seite 28: Vertikalen Ständer Austauschen

    Vertikalen Ständer austauschen Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen, wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben. 1. Entnehmen Sie alle Datenträger aus den Laufwerken und schalten Sie alle angeschlossenen Einheiten und den Computer aus.

  • Seite 29: Vesa-Halterung Austauschen

    Abbildung 22. Installieren des vertikalen Ständers VESA-Halterung austauschen Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen, wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben. 1. Entnehmen Sie alle Datenträger aus den Laufwerken und schalten Sie alle angeschlossenen Einheiten und den Computer aus.

  • Seite 30: Netzteilhalterung Austauschen

    Abbildung 23. Entfernen der VESA-Halterung b. Bringen Sie die VESA-Halterung an. Abbildung 24. VESA-Halterung installieren Netzteilhalterung austauschen Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen, wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben. M625q Benutzerhandbuch und Hardware-Wartungshandbuch...
  • Seite 31 1. Entnehmen Sie alle Datenträger aus den Laufwerken und schalten Sie alle angeschlossenen Einheiten und den Computer aus. 2. Ziehen Sie alle Netzkabel aus den Netzsteckdosen und ziehen Sie alle Kabel ab, die an den Computer angeschlossen sind. 3. Tauschen Sie die Netzteilhalterung aus. a.

  • Seite 32: Computerabdeckung Entfernen

    Computerabdeckung entfernen Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen, wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben. Computerabdeckung bei den Modellen 10TF, 10TG, 10TH, 10TJ und 10TK entfernen Vorsicht: Schalten Sie den Computer aus und warten Sie einige Minuten, damit der Computer abkühlen kann, bevor Sie die Computerabdeckung öffnen.
  • Seite 33 Abbildung 28. Computerabdeckung entfernen Computerabdeckung bei den Modellen 10TL, 10UY, 10V0, 10V1 und 10V2 entfernen Vorsicht: Schalten Sie den Computer aus und warten Sie einige Minuten, damit der Computer abkühlen kann, bevor Sie die Computerabdeckung öffnen. 1. Entnehmen Sie alle Datenträger aus den Laufwerken und schalten Sie alle angeschlossenen Einheiten und den Computer aus.

  • Seite 34: Speicherlaufwerk Bei Den Modellen 10Tf, 10Tg, 10Th, 10Tj Und 10Tk Austauschen

    Abbildung 29. Computerabdeckung entfernen Speicherlaufwerk bei den Modellen 10TF, 10TG, 10TH, 10TJ und 10TK austauschen Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen, wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben. 1. Entnehmen Sie alle Datenträger aus den Laufwerken und schalten Sie alle angeschlossenen Einheiten und den Computer aus.
  • Seite 35 Abbildung 30. Speicherlaufwerk entfernen b. Ziehen Sie das Kabel des Speicherlaufwerks von der Systemplatine ab. c. Entfernen Sie die Halterung des Speicherlaufwerks. Abbildung 31. Halterung für das Speicherlaufwerk entfernen d. Befestigen Sie die Halterung des Speicherlaufwerks. Kapitel 4 Hardware austauschen...
  • Seite 36 Abbildung 32. Halterung des Speicherlaufwerks installieren e. Verbinden Sie das Kabel des Speicherlaufwerks mit der Systemplatine. f. Installieren Sie das Speicherlaufwerk. M625q Benutzerhandbuch und Hardware-Wartungshandbuch...

  • Seite 37: Kabel Des Speicherlaufwerks Bei Den Modellen 10Tf, 10Tg, 10Th, 10Tj Und 10Tk Austauschen

    Abbildung 33. Speicherlaufwerk installieren 5. Bringen Sie die Computerabdeckung wieder an und verbinden Sie die Kabel erneut. Weitere Informationen finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 65. Kabel des Speicherlaufwerks bei den Modellen 10TF, 10TG, 10TH, 10TJ und 10TK austauschen Achtung: Öffnen Sie den Computer erst dann bzw.

  • Seite 38: Systemlüfter Bei Den Modellen 10Tf, 10Tg, 10Th, 10Tj Und 10Tk Austauschen

    Abbildung 34. Kabel des Speicherlaufwerks entfernen b. Schließen Sie das Kabel des Speicherlaufwerks an. Abbildung 35. Kabel des Speicherlaufwerks anschließen 6. Bringen Sie die Computerabdeckung wieder an und verbinden Sie die Kabel erneut. Weitere Informationen finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 65. Systemlüfter bei den Modellen 10TF, 10TG, 10TH, 10TJ und 10TK austauschen Achtung: Öffnen Sie den Computer erst dann bzw.
  • Seite 39 1. Entnehmen Sie alle Datenträger aus den Laufwerken und schalten Sie alle angeschlossenen Einheiten und den Computer aus. 2. Ziehen Sie alle Netzkabel aus den Netzsteckdosen und ziehen Sie alle Kabel ab, die an den Computer angeschlossen sind. 3. Entfernen Sie die Computerabdeckung. Weitere Informationen finden Sie im Abschnitt „Computerabdeckung entfernen“...

  • Seite 40: Kühlkörper Austauschen

    Abbildung 37. Systemlüfter installieren 6. Schließen Sie das Kabel des Systemlüfters an den Anschluss für Systemlüfter auf der Systemplatine an. Informationen hierzu finden Sie im Abschnitt „Systemplatine“ auf Seite 4. 7. Bringen Sie die Computerabdeckung wieder an und verbinden Sie die Kabel erneut. Weitere Informationen finden Sie im Abschnitt „Austausch von Komponenten abschließen“...
  • Seite 41 Abbildung 38. Kühlkörper entfernen b. Installieren Sie den Kühlkörper. Abbildung 39. Kühlkörper installieren 5. Bringen Sie die Computerabdeckung wieder an und verbinden Sie die Kabel erneut. Weitere Informationen finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 65. Kapitel 4 Hardware austauschen...
  • Seite 42 Kühlkörper bei den Modellen 10TL, 10UY, 10V0, 10V1 und 10V2 austauschen 1. Entnehmen Sie alle Datenträger aus den Laufwerken und schalten Sie alle angeschlossenen Einheiten und den Computer aus. 2. Ziehen Sie alle Netzkabel aus den Netzsteckdosen und ziehen Sie alle Kabel ab, die an den Computer angeschlossen sind.

  • Seite 43: Internen Lautsprecher Austauschen

    Abbildung 41. Kühlkörper installieren 5. Bringen Sie die Computerabdeckung wieder an und verbinden Sie die Kabel erneut. Weitere Informationen finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 65. Internen Lautsprecher austauschen Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen, wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.

  • Seite 44: Wi-Fi-Karte Austauschen

    Abbildung 42. Internen Lautsprecher entfernen b. Installieren Sie den internen Lautsprecher. Abbildung 43. Internen Lautsprecher installieren 6. Schließen Sie das Kabel des internen Lautsprechers an den Anschluss für den internen Lautsprecher auf der Systemplatine an. 7. Bringen Sie die Computerabdeckung wieder an und verbinden Sie die Kabel erneut. Weitere Informationen finden Sie im Abschnitt „Austausch von Komponenten abschließen“...
  • Seite 45 2. Ziehen Sie alle Netzkabel aus den Netzsteckdosen und ziehen Sie alle Kabel ab, die an den Computer angeschlossen sind. 3. Entfernen Sie die Computerabdeckung. Weitere Informationen finden Sie im Abschnitt „Computerabdeckung entfernen“ auf Seite 28. 4. Entfernen Sie bei Bedarf das Speicherlaufwerk. Weitere Informationen finden Sie im Abschnitt „Speicherlaufwerk bei den Modellen 10TF, 10TG, 10TH, 10TJ und 10TK austauschen“...
  • Seite 46 Abbildung 46. Wi-Fi-Karte entfernen d. Installieren Sie die Wi-Fi-Karte. Abbildung 47. Wi-Fi-Karte installieren e. Schließen Sie die Wi-Fi-Antennen an. Abbildung 48. Wi-Fi-Antennen anschließen f. Abdeckung der Wi-Fi-Karte installieren. M625q Benutzerhandbuch und Hardware-Wartungshandbuch...
  • Seite 47 Abbildung 49. Abdeckung der Wi-Fi-Karte installieren • Typ 2 a. Entfernen Sie die Abdeckung der Wi-Fi-Karte. Abbildung 50. Abdeckung der Wi-Fi-Karte entfernen b. Ziehen Sie die Wi-Fi-Antennen ab. Abbildung 51. Wi-Fi-Antennen abziehen Kapitel 4 Hardware austauschen...
  • Seite 48 c. Entfernen Sie die Wi-Fi-Karte. Abbildung 52. Wi-Fi-Karte entfernen d. Installieren Sie die Wi-Fi-Karte. Abbildung 53. Wi-Fi-Karte installieren e. Schließen Sie die Wi-Fi-Antennen an. Abbildung 54. Wi-Fi-Antennen anschließen f. Abdeckung der Wi-Fi-Karte installieren. M625q Benutzerhandbuch und Hardware-Wartungshandbuch...

  • Seite 49: Wi-Fi-Antennen Austauschen

    Abbildung 55. Abdeckung der Wi-Fi-Karte installieren 7. Bringen Sie die Computerabdeckung wieder an und verbinden Sie die Kabel erneut. Weitere Informationen finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 65. Wi-Fi-Antennen austauschen Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen, wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.
  • Seite 50 Abbildung 56. Kabel der vorderen Wi-Fi-Antenne von der Wi-Fi-Karte abziehen b. Entfernen Sie die vordere Wi-Fi-Antenne. Abbildung 57. Vordere Wi-Fi-Antenne entfernen c. Bringen Sie die vordere Wi-Fi-Antenne an. M625q Benutzerhandbuch und Hardware-Wartungshandbuch...
  • Seite 51 Abbildung 58. Vordere Wi-Fi-Antenne anbringen d. Schließen Sie das Kabel der vorderen Wi-Fi-Antenne an die Wi-Fi-Karte an. Abbildung 59. Kabel der vorderen Wi-Fi-Antenne an die Wi-Fi-Karte anschließen 6. Bringen Sie die Computerabdeckung wieder an und verbinden Sie die Kabel erneut. Weitere Informationen finden Sie im Abschnitt „Austausch von Komponenten abschließen“...
  • Seite 52 3. Entfernen Sie die Computerabdeckung. Weitere Informationen finden Sie im Abschnitt „Computerabdeckung entfernen“ auf Seite 28. 4. Entfernen Sie bei Bedarf das Speicherlaufwerk. Weitere Informationen finden Sie im Abschnitt „Speicherlaufwerk bei den Modellen 10TF, 10TG, 10TH, 10TJ und 10TK austauschen“ auf Seite 30. 5.
  • Seite 53 Abbildung 61. Abdeckung der Schraube entfernen, die das hintere Wi-Fi-Antennenkabel sichert c. Entfernen Sie das hintere Wi-Fi-Antennenkabel. Abbildung 62. Hinteres Wi-Fi-Antennenkabel entfernen d. Schließen Sie das hintere Wi-Fi-Antennenkabel an. Kapitel 4 Hardware austauschen...
  • Seite 54 Abbildung 63. Hinteres Wi-Fi-Antennenkabel anschließen e. Bringen Sie die Abdeckung der Schraube an, die das hintere Wi-Fi-Antennenkabel sichert. Abbildung 64. Abdeckung der Schraube anbringen, die das hintere Wi-Fi-Antennenkabel sichert f. Bringen Sie die hintere Wi-Fi-Antenne an. M625q Benutzerhandbuch und Hardware-Wartungshandbuch...

  • Seite 55: Antennenklammer Austauschen

    Abbildung 65. Hintere Wi-Fi-Antenne anbringen 7. Schließen Sie das Kabel der hinteren Wi-Fi-Antenne an die Wi-Fi-Karte an. 8. Bringen Sie die Computerabdeckung wieder an und verbinden Sie die Kabel erneut. Weitere Informationen finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 65. Antennenklammer austauschen Achtung: Öffnen Sie den Computer erst dann bzw.
  • Seite 56 Abbildung 66. Halterung der Speicherlaufwerkbaugruppe entfernen b. Entfernen Sie die Antennenklammer. Abbildung 67. Antennenhalterung entfernen c. Installieren Sie die Antennenhalterung. M625q Benutzerhandbuch und Hardware-Wartungshandbuch...
  • Seite 57 Abbildung 68. Antennenhalterung installieren d. Befestigen Sie die Halterung der Speicherlaufwerkbaugruppe. Abbildung 69. Halterung der Speicherlaufwerkbaugruppe befestigen 7. Bringen Sie die Computerabdeckung wieder an und verbinden Sie die Kabel erneut. Weitere Informationen finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 65. Antennenhalterung bei den Modellen 10TL, 10UY, 10V0, 10V1 und 10V2 austauschen 1.
  • Seite 58 2. Ziehen Sie alle Netzkabel aus den Netzsteckdosen und ziehen Sie alle Kabel ab, die an den Computer angeschlossen sind. 3. Entfernen Sie die Computerabdeckung. Weitere Informationen finden Sie im Abschnitt „Computerabdeckung entfernen“ auf Seite 28. 4. Entfernen Sie die vordere Wi-Fi-Antenne. Weitere Informationen finden Sie im Abschnitt „Wi-Fi- Antennen austauschen“...

  • Seite 59: Knopfzellenbatterie Austauschen

    6. Bringen Sie die Computerabdeckung wieder an und verbinden Sie die Kabel erneut. Weitere Informationen finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 65. Knopfzellenbatterie austauschen Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen, wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.
  • Seite 60 Abbildung 73. Mikroprozessorstecksockel nach oben drehen c. Installieren Sie die Knopfzellenbatterie. Abbildung 74. Mikroprozessor entfernen d. Drücken Sie die Knopfzellenbatterie nach unten, bis sie einrastet. M625q Benutzerhandbuch und Hardware-Wartungshandbuch...

  • Seite 61: Untere Abdeckung Austauschen

    Abbildung 75. Mikroprozessor installieren 7. Bringen Sie die Computerabdeckung wieder an und verbinden Sie die Kabel erneut. Weitere Informationen finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 65. Informationen zum Entsorgen der Knopfzellenbatterie finden Sie im Handbuch Sicherheit und Garantie im Abschnitt „Hinweise zur Lithiumknopfzellenbatterie“.

  • Seite 62: Speichermodul Austauschen

    Abbildung 76. Untere Abdeckung entfernen b. Bringen Sie die untere Abdeckung an. Abbildung 77. Untere Abdeckung anbringen 5. Bringen Sie die Computerabdeckung wieder an und verbinden Sie die Kabel erneut. Weitere Informationen finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 65. Speichermodul austauschen Achtung: Öffnen Sie den Computer erst dann bzw.
  • Seite 63 1. Entnehmen Sie alle Datenträger aus den Laufwerken und schalten Sie alle angeschlossenen Einheiten und den Computer aus. 2. Ziehen Sie alle Netzkabel aus den Netzsteckdosen und ziehen Sie alle Kabel ab, die an den Computer angeschlossen sind. 3. Entfernen Sie die Computerabdeckung. Weitere Informationen finden Sie im Abschnitt „Computerabdeckung entfernen“...

  • Seite 64: M.2-Speicherlaufwerk Austauschen

    Abbildung 80. Speichermodul installieren d. Schließen Sie die Speichermodulhalterung. Abbildung 81. Speichermodulhalterung schließen 6. Bringen Sie die Computerabdeckung wieder an und verbinden Sie die Kabel erneut. Weitere Informationen finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 65. M.2-Speicherlaufwerk austauschen Achtung: Öffnen Sie den Computer erst dann bzw.
  • Seite 65 Abbildung 82. Klammer des M.2-Speicherlaufwerks entsperren b. Entfernen Sie das M.2-Speicherlaufwerk. Abbildung 83. M.2-Speicherlaufwerk entfernen c. Installieren Sie das M.2-Speicherlaufwerk. Abbildung 84. M.2-Speicherlaufwerk installieren d. Schließen Sie die Klammer des M.2-Speicherlaufwerks. Kapitel 4 Hardware austauschen...

  • Seite 66: Systemplatine Und Gehäuse Austauschen

    Abbildung 85. Klammer des M.2-Speicherlaufwerks schließen 6. Bringen Sie die Computerabdeckung wieder an und verbinden Sie die Kabel erneut. Weitere Informationen finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 65. Systemplatine und Gehäuse austauschen Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen, wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.
  • Seite 67 15. Tauschen Sie die Systemplatine und das Gehäuse aus. Anmerkung: Fassen Sie die Systemplatine vorsichtig an den Kanten an. a. Entfernen Sie die Befestigungsschrauben der Systemplatine. Abbildung 86. Befestigungsschrauben der Systemplatine entfernen b. Entfernen Sie die Systemplatine. Abbildung 87. Systemplatine entfernen c.
  • Seite 68 Abbildung 88. Systemplatine installieren d. Befestigen Sie die Schrauben zum Befestigen der Systemplatine. Abbildung 89. Schrauben zum Befestigen der Systemplatine anbringen 16. Verlegen Sie alle Kabel, die Sie von der fehlerhaften Systemplatine abgezogen haben und schließen Sie sie wieder an die neue Systemplatine an. Informationen hierzu finden Sie im Abschnitt „Systemplatine“ auf Seite 4.

  • Seite 69: Austausch Von Komponenten Abschließen

    Austausch von Komponenten abschließen Austausch von Komponenten bei den Modellen 10TF, 10TG, 10TH, 10TJ und 10TK abschließen Bringen Sie nach dem Installieren oder Austauschen aller Komponenten die Computerabdeckung wieder an und schließen Sie die Kabel erneut an. Gehen Sie wie folgt vor, um die Computerabdeckung wieder anzubringen und die Kabel wieder am Computer anzuschließen: 1.
  • Seite 70 Abbildung 91. Staubschutzabdeckung wieder anbringen 6. Stellen Sie den Computer in eine aufrechte Position. 7. Wenn eine Verriegelungseinheit zur Verfügung steht, schließen Sie den Computer ab. 8. Schließen Sie alle externen Kabel und Netzkabel wieder an die entsprechenden Anschlüsse am Computer an.
  • Seite 71 Abbildung 92. Computerabdeckung wieder anbringen 4. Bringen Sie die Schraube an, um die Computerabdeckung zu befestigen. 5. Stellen Sie den Computer in eine aufrechte Position. 6. Wenn eine Verriegelungseinheit zur Verfügung steht, schließen Sie den Computer ab. 7. Schließen Sie alle externen Kabel und Netzkabel wieder an die entsprechenden Anschlüsse am Computer an.
  • Seite 72 M625q Benutzerhandbuch und Hardware-Wartungshandbuch...

  • Seite 73: Anhang A. Hinweise

    Verweise in dieser Veröffentlichung auf Websites anderer Anbieter dienen lediglich als Benutzerinformationen und stellen keinerlei Billigung des Inhalts dieser Websites dar. Das über diese Websites verfügbare Material ist nicht Bestandteil des Materials für dieses Lenovo Produkt. Die Verwendung dieser Websites geschieht auf eigene Verantwortung.
  • Seite 74 erzielten Ergebnissen abweichen. Einige Daten stammen möglicherweise von Systemen, deren Entwicklung noch nicht abgeschlossen ist. Eine Garantie, dass diese Daten auch in allgemein verfügbaren Systemen erzielt werden, kann nicht gegeben werden. Darüber hinaus wurden einige Daten unter Umständen durch Extrapolation berechnet. Die tatsächlichen Ergebnisse können abweichen. Benutzer dieses Dokuments sollten die entsprechenden Daten in ihrer spezifischen Umgebung prüfen.

  • Seite 75: Anhang B. Marken

    LENOVO, das LENOVO-Logo und das THINKCENTRE-Logo sind Marken von Lenovo. DisplayPort ist eine Marke der Video Electronics Standards Association. VESA ist eine Marke der Video Electronics Standards Association. Alle anderen Marken sind Eigentum der jeweiligen Inhaber. © 2019 Lenovo. © Copyright Lenovo 2018, 2019...
  • Seite 76 M625q Benutzerhandbuch und Hardware-Wartungshandbuch...
