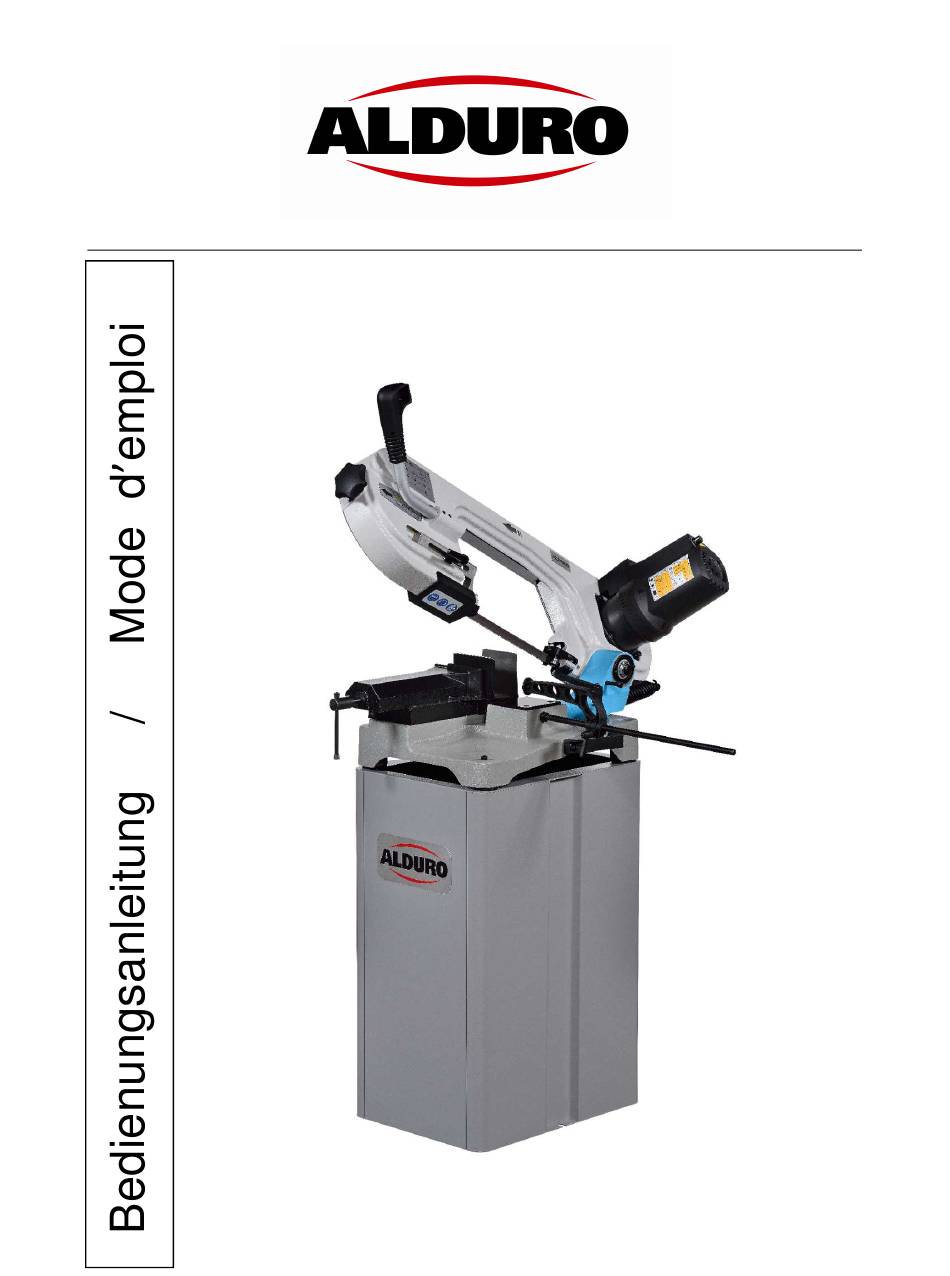

- Seite 1 Metallbandsäge MBS-170 27331.01.000 (Standfuss optional) Technische Änderungen die dem Fortschritt oder der Sicherheit dienen sind jederzeit vorbehalten. Sous réserve de modifications servant au progrès technique et à la sécurité.
- Seite 2 Gebrauchsanleitung Sehr geehrter Kunde, vielen Dank für das Vertrauen, welches Sie uns beim Kauf Ihrer neuen Maschine entgegengebracht haben. Diese Anleitung ist für den Inhaber und die Bediener zum Zweck einer sicheren Inbetriebnahme, Bedienung und Wartung der Metallbandsäge MBS-151V erstellt worden. Beachten Sie bitte die Informationen dieser Gebrauchsanleitung und der beiliegenden Dokumente.
-
Seite 3: Vorbereitungen Zum Betrieb
Beachten Sie die Brandmelde- und Brandbekämpfungsmöglichkeiten z.B. Standort und Bedienung von Feuerlöschern. Benützen Sie die Maschine nicht in feuchter Umgebung und setzen Sie sie nicht dem Regen aus. Beim Sägen von unhandlichen Werkstücken geeignete Hilfsmittel zum Abstützen verwenden. Die Bandführungen möglichst nahe an das Werkstück anstellen. - Seite 4 6. Hinweise zum Gebrauch der Maschine - Zur Bedienung der Maschine ist lediglich eine Person erforderlich. - Um ein sicheres Bedienen der Maschine zu gewährleisten sollte diese in ihren einzelnen Funktionen durchgefahren werden, ohne dass sie dabei in Betrieb gesetzt wird. - Bevor Sie mit dem Sägen beginnen, vergewissern Sie sich, dass das Werkstück fest im Spannstock eingespannt und das Ende in geeigneter Weise abgestützt ist.
- Seite 5 Der Ein / Aus Schalter befindet sich auf der Oberseite des Motors. Starten der Maschine: Grüne Taste beim Motor betätigen (EIN) Drehzahlregler hinten am Motor auf gewünschte Drehzahl stellen Mit dem Griffschalter die Maschine starten. Stoppen der Maschine: Den Griffschalter loslassen und nach beenden der Arbeit rote Taste (Stopp) am Motor drücken.
- Seite 6 Einstellen der vorderen Bandführung Stellen Sie die vordere Bandführung möglichst nahe an das Zu sägende Werkstück. Lösen Sie Hebel B und schieben Sie die Führung C in die richtige Position. Klemmen sie dem Hebel B wieder fest. ERSETZEN DES SAEGEBANDES Die Maschine wird mit Sägeband geliefert.
- Seite 7 Die nachstehende Tabelle gibt die annähernde Zahnung der Sägebänder in Bezug auf die Materialdicke an. Für weitere Fragen wenden Sie sich bitte an Ihren Sägebandhändler. Bemerkung 1) Die 10/14 „ Zahnung ergibt ein gutes Schnittergebnis für dünnwandige Rohre und Profile. 2) Die Wahl der Zahnung (d.h.
- Seite 8 - falls erforderlich, die Maschine mit einer Plane zuzudecken. Elektroschema...
- Seite 9 Beschreibung Beschreibung Griff Bandspannung Bolzen U-Scheibe Feder Schraube Kugellager 32004 Schraube Welle U-Scheibe Mutter Kugellager U-Scheibe Welle Lagerhalter U-Scheibe Abstreifer Führung Schraube Platte vorne Federscheibe Bandrad vorne Kugellager Sägeband Kugellager Bandrad Motorseite Bolzen Schraube Mutter Bandabdeckung Federscheibe Mutter Lagerhalter vorne Scheibe Stift Hülse...
- Seite 10 Schraube Halter Halter Hebel Handgriff U-Scheibe Schraube Hebel Winkelskala Schraube Schraube Anschlag 60-1 U-Scheibe Schraube Hülse Federscheibe U-Scheibe U-Scheibe Schraube Seegerring Sockel Zahnrad 64N*1 Gummifuss Keil 64N*2 Grundplatte Getriebewelle 64N*3 Traggriff Getriebegehäuse 64N*4 Schraube Kugellager Schraube Simmerring Spannstock unten Zahnrad Führungsplatte Motorabdeckung U-Scheibe...
- Seite 11 Schraube Platte Anschlusskabel komplet Schraube Welle Mutter Keil Anschlagwelle Kugellager 981110...
