Alduro MBS-181V Bedienungsanleitung
Metallbandsäge
Verwandte Anleitungen für Alduro MBS-181V
Inhaltszusammenfassung für Alduro MBS-181V

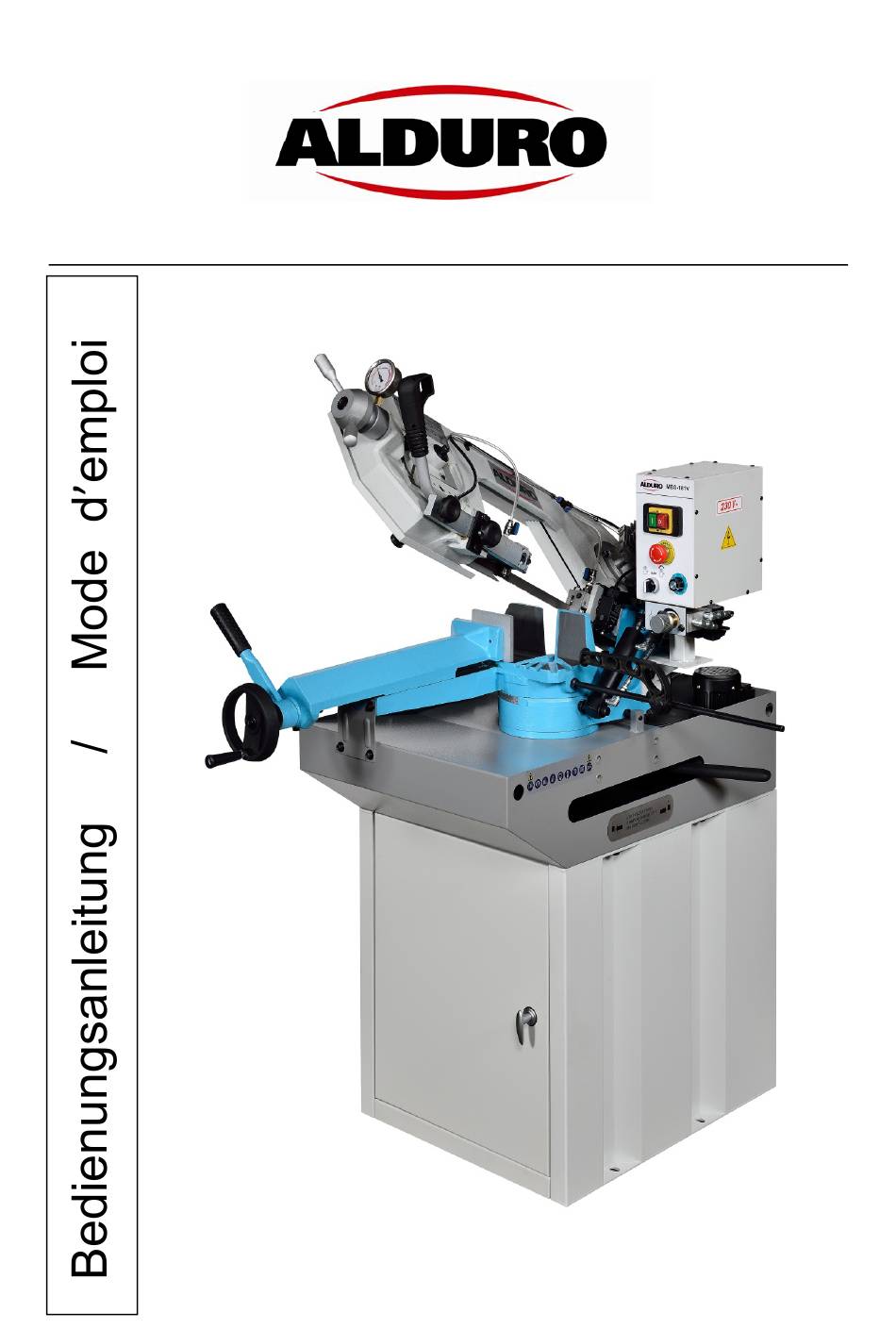

- Seite 1 Metallbandsäge MBS-181V 27355.01.000 ...
- Seite 2 Sehr geehrter Kunde, vielen Dank für das Vertrauen, welches Sie uns beim Kauf Ihrer neuen Maschine entgegengebracht haben. Diese Anleitung ist für den Inhaber und die Bediener zum Zweck einer sicheren Inbetriebnahme, Bedienung und Wartung der Metallbandsäge MBS-181V erstellt worden. Beachten Sie bitte die Informationen dieser Gebrauchsanleitung und der beiliegenden Dokumente. Lesen Sie diese Anleitung vollständig, insbesondere die Sicherheitshinweise, bevor Sie die Maschine zusammenbauen,...
- Seite 3 Benützen Sie die Maschine nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen. Beachten Sie die Brandmelde- und Brandbekämpfungsmöglichkeiten z.B. Standort und Bedienung von Feuerlöschern. Benützen Sie die Maschine nicht in feuchter Umgebung und setzen Sie sie nicht dem Regen aus. Beim Sägen von unhandlichen Werkstücken geeignete Hilfsmittel zum Abstützen verwenden.
- Seite 4 3. Transport und Montage 3.1 Entpacken Für den Transport zum gewünschten Ort vor dem Entpacken benutzen Sie bitte einen Stapler. (Fig A) Für den Transport nach dem Entpacken verwenden Sie bitte einen Fasergürtel für Schwerlasten zum Anheben der Maschine. Fig A 3.2 Transport der Maschine Da diese Maschine 208 kg wiegt, wird empfohlen, dass die Maschine mit Hilfe eines geeigneten Hilfsmittels transportiert wird.
- Seite 5 3.4. Säuberung & Schmierung (1) Das Gerät wurde mit einem schweren Schmiermittel beschichtet, um es während des Transports zu schützen. Diese Beschichtung sollte vor der Inbetriebnahme der Maschine vollständig entfernt werden. Kommerzielle Entfetter, Kerosin oder ähnliche Lösungsmittel können verwendet werden, um das Schmiermittel von der Maschine zu entfernen, aber vermeiden Sie, dass Lösungsmittel auf Bänder oder andere Gummiteile gelangen.
- Seite 6 4.4 Anpassen der Schnittbreite Zuerst lösen Sie die Schraube (D). Verschieben Sie die linke Bandführungsleiste in eine passende Position. Ziehen Sie dann die Schraube an (D). 4.5 Anpassen der Bandführungswälzlager, Hartmetall Bandführung und Ersatzlager und Entfernen der Schnittspäne Bevor Sie die folgenden Einstellungen vornehmen, stellen Sie sicher, dass der Spurlauf und die Spannung des Sägebandes korrekt eingestellt sind: 1.
- Seite 7 WEITERES SCHNEIDEN: Wenn Sie ein Werkstück mehrfach schneiden möchten, müssen Sie lediglich den Schraubstockgriff (A) heben, um die Position des Werkstückes zu lösen oder anzupassen. Drücken Sie dann zur Fixierung auf den gleichen Griff. Sie können auch den Schraubstockgriff (A) zuerst hinunter drücken und dann den Schraubstock anziehen, indem Sie den Griff (B) im Uhrzeigersinn drehen.
-
Seite 8: Jährliche Wartung
7. Legen Sie das neue Sägeband auf die Bandräder und in die Bandführungen und passen Sie die Bandspannung und die Bandführungen an. 7. Instandhaltung Es ist einfacher, die Maschine durch ständige Instandhaltung in gutem Zustand zu halten, als es nach einem Ausfall zu reparieren. - Seite 9 Zum Zerspanen von großen Querschnitten ist eine grobe Zahnteilung (“T”) erforderlich um die großen Späne aufzunehmen. Wahl der Schnittgeschwindigkeit: Als allgemeine Regel gilt, je härter das Material desto langsamer die Schnittgeschwindigkeit. 20 m/min Für hochlegierten Stahl und Lagerbronzen. 30-50 m/min Für niedriglegierten Stahl, Hartmessing oder Bronze.
- Seite 10 8.2 Ausführungen von Sägebändern Sie unterscheiden sich hauptsächlich in ihren Konstruktionsmerkmalen. Form und Schnittwinkel der Zahnung, Abstand: NORMALEN ZAHNS: O° Winkel und gleichbleibender Abstand. Gebräuchlichste Form für Quer- und Schrägschnitte von massiven kleinen und mittleren Profilen oder Rohren, in beschichtetem Baustahl und Grauguss oder gewöhnlichem Metall.
- Seite 11 SATZ NORMALER ODER SPANWINKEL-ZÄHNE: Schneidzähne, die nach links und rechts gehen und von einem geraden Zahn abgewechselt werden. Verwendbar für Materialien, die mehr als 5 mm messen. Wird für das Schneiden von Stahl, Gussteilen und harten Materialien, die nicht aus Eisen bestehen, benutzt. WELLEN-SATZ: Sägezahnsatz in glatten Wellen.
- Seite 13 Beschreibung 1 Ein/Aus Schalter 2 Notaus Schalter 3 Automatischer Vorschub (den Schalter in Position 3 drehen, dann Griffschalter drücken und gleich wieder loslassen. Der Sägearm senkt sich mit der Geschwindigkeit die am Drehknopf (Absenkgeschwindigkeit) eingestellt wurde. In der Endposition unten stellt die Maschine selber ab. 4 Manueller Vorschub (den Schalter in Position 4 drehen, , dann Griffschalter drücken und gleich wieder loslassen.
- Seite 17 ...
- Seite 18 Nr. Nr. Nr. Beschreibung Nr. Beschreibung Schraube 27355.01.001 Keil 27355.01.029 U-Scheibe 27355.01.002 Kugellager 6206 27355.01.030 Welle 27355.01.003 Bolzen 27355.01.031 Ankerblock 27355.01.004 Feder 27355.01.032 Mutter 27355.01.005 Schraube 27355.01.033 Kugellager 6204 27355.01.006 Federscheibe 27355.01.034 Sägearm 27355.01.007 Welle 27355.01.035 Schalter Einsatz 27355.01.008 Abdeckung 27355.01.036 27355.01.009 Kugellager 32006...
- Seite 19 27355.01.061 27355.01.089 61 Seegerring 89 Schraube 27355.01.062 27355.01.090 62 Schraube 90 Schlitten 27355.01.063 27355.01.091 63 U‐Scheibe 91 Platte 27355.01.064 27355.01.092 64 Bandhalter 92 Schraube 27355.01.64A 27355.01.093 64‐1 Ventil 93 Schraube 27355.01.065 27355.01.096 65 ...
- Seite 20 27355.01.122 27355.01.200 121‐1 Wanne 200 Gehäuse 27355.01.123 27355.01.201 123 Drehplatte 201 Drehzahlwahlschalter 27355.01.124 27355.01.202 124 Mutter 202 Ein/Aus Schalter 27355.01.125 27355.01.203 125 Schraube 203 Wahlschalter 27355.01.128 27355.01.204 128 Schraube 204 Not‐Aus Schalter 27355.01.129 27355.01.205 129 ...
- Seite 21 27355.01.T09 27355.01.T13 T09 Schraube T13 Ring 27355.01.T10 27355.01.T14 T10 Hülse T14 Griff 27355.01.T11 27355.01.T15 T11 Griff T15 Frontplatte 27355.01.T12 27355.01.T16 T12 Hülse T16 Schraube 27355.01.T17 T17 Wand rechts ...
