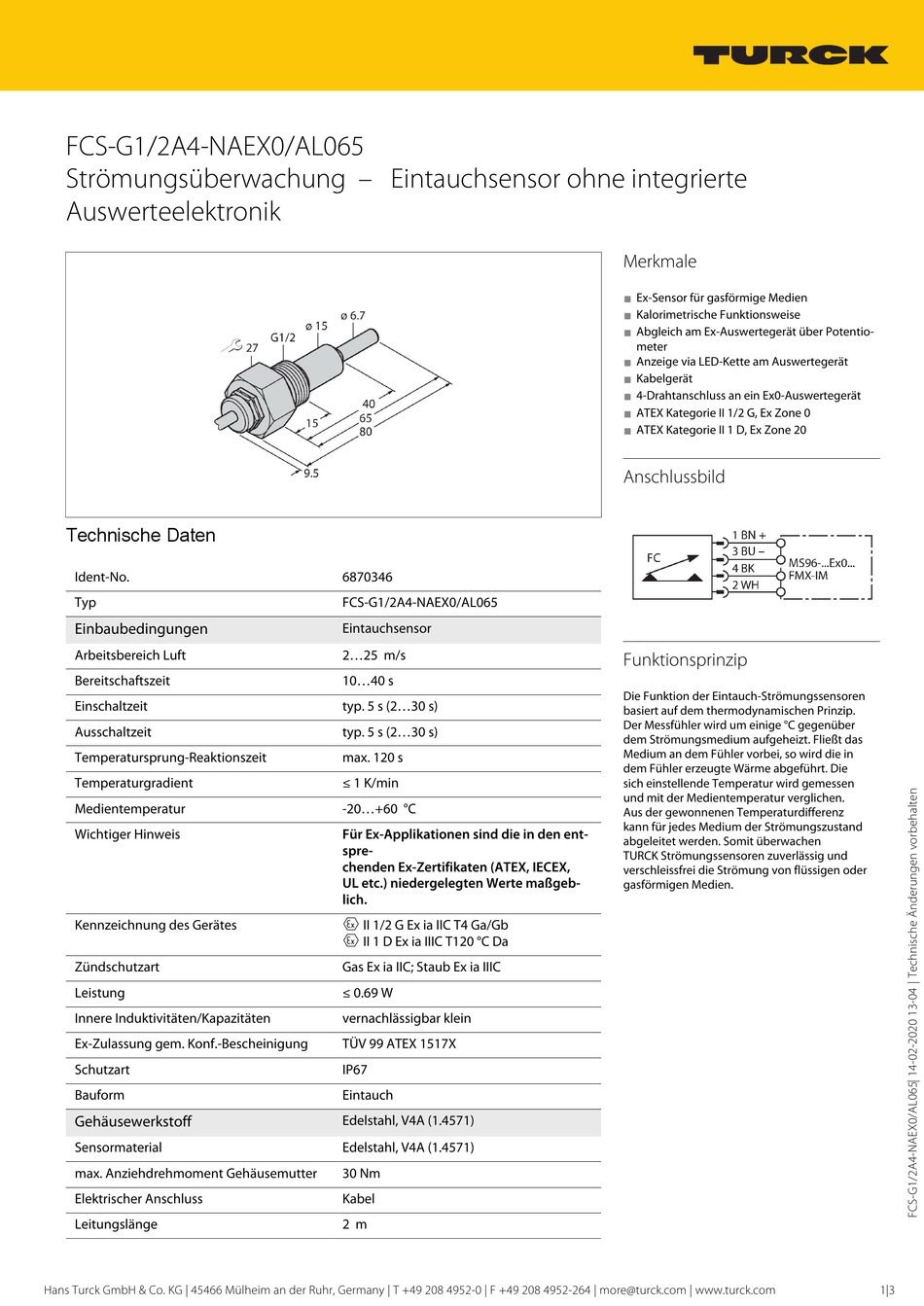

turck FCS-G1/2A4-NAEX0/AL065 Betriebsanleitung

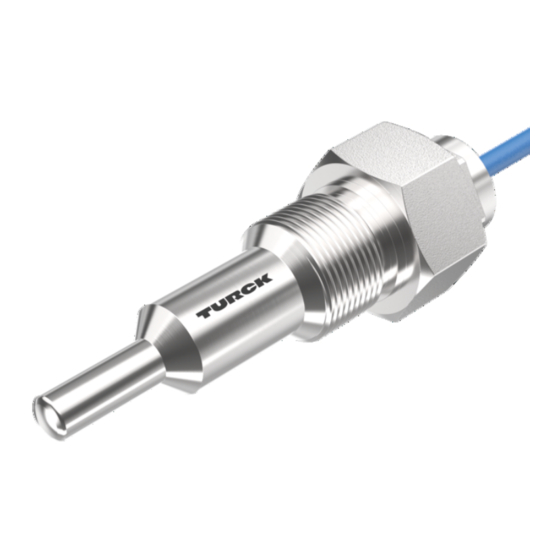

FCS-G1/2A4-NAEX0/AL065
Strömungsüberwachung – Eintauchsensor ohne integrierte
Auswerteelektronik
Technische Daten
Ident-No.
Typ
Einbaubedingungen
Arbeitsbereich Luft
Bereitschaftszeit
Einschaltzeit
Ausschaltzeit
Temperatursprung-Reaktionszeit
Temperaturgradient
Medientemperatur
Wichtiger Hinweis
Kennzeichnung des Gerätes
Zündschutzart
Leistung
Innere Induktivitäten/Kapazitäten
Ex-Zulassung gem. Konf.-Bescheinigung
Schutzart
Bauform
Gehäusewerkstoff
Sensormaterial
max. Anziehdrehmoment Gehäusemutter
Elektrischer Anschluss
Leitungslänge
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
6870346
FCS-G1/2A4-NAEX0/AL065
Eintauchsensor
2...25 m/s
10...40 s
typ. 5 s (2...30 s)
typ. 5 s (2...30 s)
max. 120 s
≤ 1 K/min
-20...+60 °C
Für Ex-Applikationen sind die in den ent-
spre-
chenden Ex-Zertifikaten (ATEX, IECEX,
UL etc.) niedergelegten Werte maßgeb-
lich.
É II 1/2 G Ex ia IIC T4 Ga/Gb
É II 1 D Ex ia IIIC T120 °C Da
Gas Ex ia IIC; Staub Ex ia IIIC
≤ 0.69 W
vernachlässigbar klein
TÜV 99 ATEX 1517X
IP67
Eintauch
Edelstahl, V4A (1.4571)
Edelstahl, V4A (1.4571)
30 Nm
Kabel
2 m
Merkmale
■
Ex‐Sensor für gasförmige Medien
■
Kalorimetrische Funktionsweise
■
Abgleich am Ex‐Auswertegerät über Potentio-
meter
■
Anzeige via LED‐Kette am Auswertegerät
■
Kabelgerät
■
4‐Drahtanschluss an ein Ex0‐Auswertegerät
■
ATEX Kategorie II 1/2 G, Ex Zone 0
■
ATEX Kategorie II 1 D, Ex Zone 20
Anschlussbild
Funktionsprinzip
Die Funktion der Eintauch‐Strömungssensoren
basiert auf dem thermodynamischen Prinzip.
Der Messfühler wird um einige °C gegenüber
dem Strömungsmedium aufgeheizt. Fließt das
Medium an dem Fühler vorbei, so wird die in
dem Fühler erzeugte Wärme abgeführt. Die
sich einstellende Temperatur wird gemessen
und mit der Medientemperatur verglichen.
Aus der gewonnenen Temperaturdifferenz
kann für jedes Medium der Strömungszustand
abgeleitet werden. Somit überwachen
TURCK Strömungssensoren zuverlässig und
verschleissfrei die Strömung von flüssigen oder
gasförmigen Medien.
