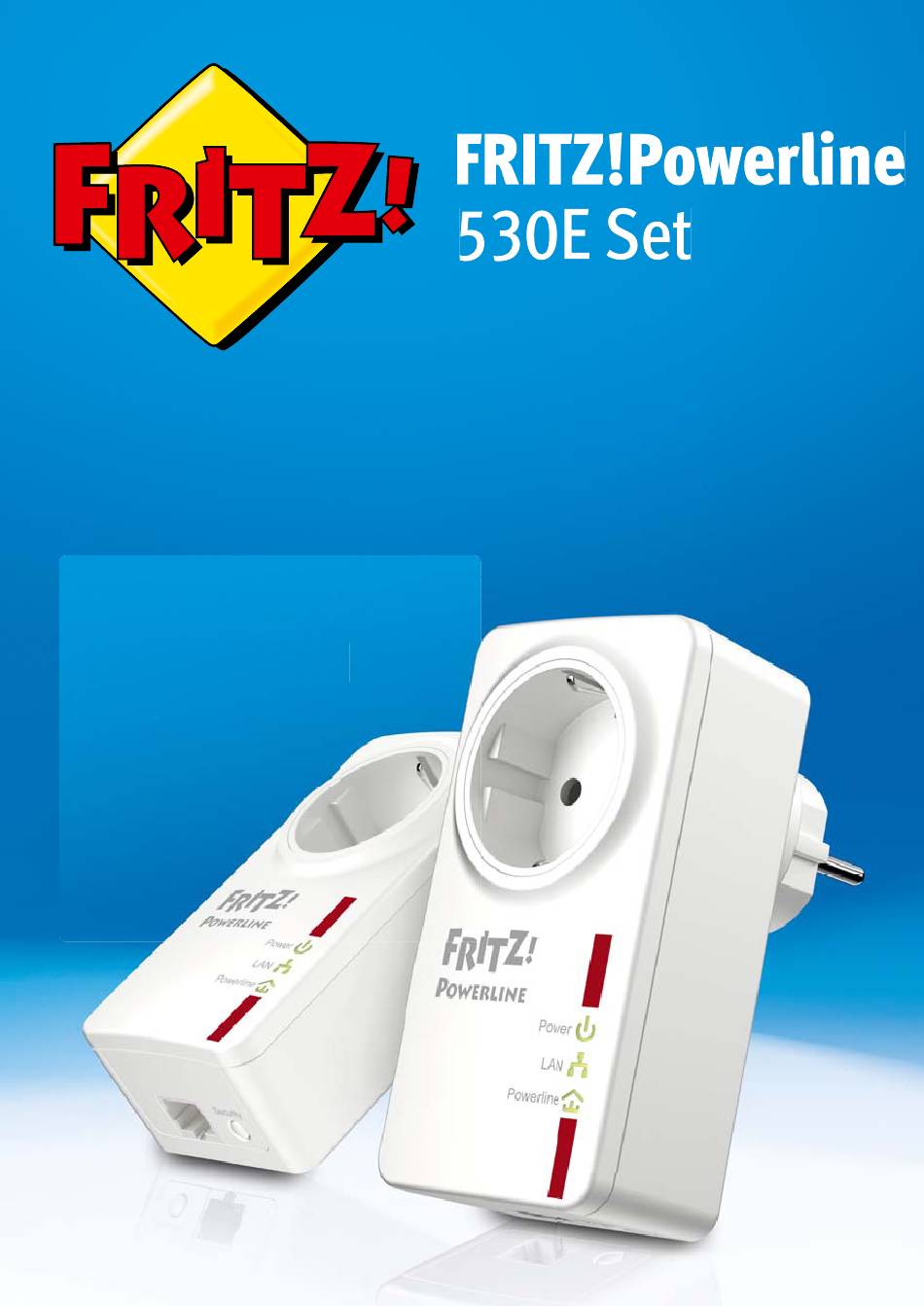

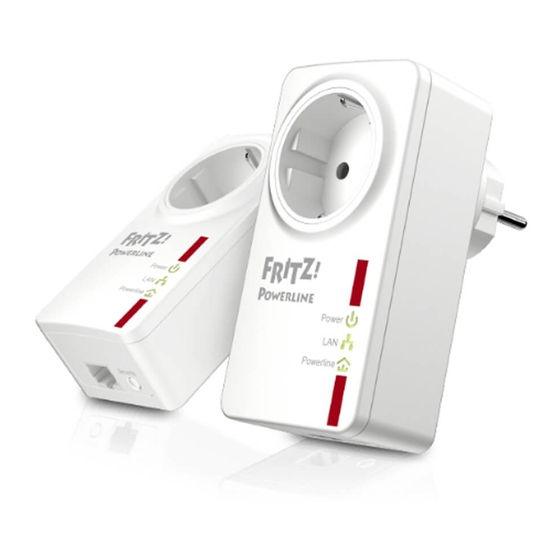

- Seite 1 FRITZ!Powerline 530E Set Anschließen Anschließen und bedienen und bedienen...
-
Seite 2: Inhaltsverzeichnis
Einrichten in FRITZ!Box-Benutzeroberfläche ..20 FRITZ!Box-Benutzeroberfläche öffnen ..... . . 20 Firmware aktualisieren ........21... - Seite 3 Programm FRITZ!Powerline..... . . 24 FRITZ!Powerline herunterladen ......24 Einstellungen und Funktionen .
- Seite 4 Entsorgungshinweise ........35 Stichwortverzeichnis ......36 FRITZ!Powerline 530E...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Beachten Sie die folgenden Sicherheitshinweise, um sich selbst und FRITZ!Powerline vor Schäden zu bewahren. Erreichbarkeit FRITZ!Powerline hat keinen An-/Aus-Schalter und muss daher jederzeit vom Stromnetz zu trennen sein. • Stecken Sie FRITZ!Powerline in eine leicht erreichbare Steckdose. Staub, Feuchtigkeit und Dämpfe Staub, Feuchtigkeit und Dämpfe können FRITZ!Powerline... -
Seite 6: Unsachgemäßes Öffnen Und Reparieren
Achten Sie darauf, dass Schlitze und Öffnungen am Gehäuse von FRITZ!Powerline immer frei sind. Unsachgemäßes Öffnen und Reparieren Durch unsachgemäßes Öffnen und Reparieren können Gefahren für die Benutzer von FRITZ!Powerline entstehen. • Öffnen Sie das Gehäuse von FRITZ!Powerline nicht. Überlastete Steckdosen und Kabel Überlastete Steckdosen, Verlängerungskabel und... -
Seite 7: Über Dieses Handbuch
Über dieses Handbuch Über dieses Handbuch Themen des Handbuchs Das vorliegende Bedienungshandbuch unterstützt Sie bei Anschluss, Einrichtung und Bedienung Ihres FRITZ!Powerline 530E. Symbole Im Handbuch werden folgende Symbole verwendet: Dieses Symbol markiert nützliche Hinweise und Tipps. Dieses Symbol markiert wichtige Hinweise, die Sie auf jeden Fall befolgen sollten, um Fehlfunktionen zu vermeiden. -
Seite 8: Lieferumfang
Lieferumfang Lieferumfang Teil Anzahl FRITZ!Powerline 530E LAN-Netzwerkkabel gedruckte Produktinformation FRITZ!Powerline 530E... -
Seite 9: Funktionen
Funktionen Funktionen Powerline-Adapter FRITZ!Powerline 530E ist ein Powerline-Adapter mit folgenden Eigenschaften: • Datenübertragung über das Stromnetz, auch über größere Entfernungen und durch Wände und Decken • Sichere Datenübertragung, ab Werk mit Verschlüsselung und individuellem Netzwerk-Kennwort • Verbindet netzwerkfähige Geräte wie PC, Tablet,... -
Seite 10: Beispielkonfiguration Mit 2 Fritz!Powerline-Adaptern
Beispielkonfiguration mit 2 FRITZ!Powerline-Adaptern Beispielkonfiguration mit 2 FRITZ!Powerline-Adaptern Internet Beispielkonfiguration mit 3 FRITZ!Powerline-Adaptern Internet FRITZ!Powerline 530E... -
Seite 11: Aufbau
PC, Notebook, SmartTV und anderen netwerkfähigen Geräten Taster Sec urit y Nr. Drücken Sie den Funktion Taster ... 0,5 - 3 Sekunden sichere Powerline-Verbindung herstellen (Pairing) 5 - 8 Sekunden Verbindung mit Powerline-Netzwerk trennen 10 - 15 Sekunden Werkseinstellungen laden FRITZ!Powerline 530E... -
Seite 12: Leuchtdioden
Stromzufuhr leuchtet LAN-Anschluss belegt kein Gerät • angeschlossen angeschlossenes Gerät • ausgeschaltet Powerline leuchtet Verbindung mit Powerline- Netzwerk besteht blinkt Netzwerk-Kennwort wird empfangen oder übertragen keine Powerline-Geräte erkannt, die kompatibel sind und das gleiche Netzwerk- Kennwort verwenden FRITZ!Powerline 530E... -
Seite 13: Steckdose
Steckdose Steckdose Nr. Funktionen Steckdose für elektrische Geräte bis 3600 W und maximal 16 A (maximale Belastbarkeit) FRITZ!Powerline 530E... -
Seite 14: Anschließen
Anschließen Anschließen Übersicht: FRITZ!Powerline 530E anschließen Überblick Dieser Abschnitt beschreibt, wie Sie FRITZ!Powerline 530E für die Heimvernetzung über die Stromleitung einsetzen. Nach dem Einrichten des FRITZ!Powerline-Netzwerks können Sie auch Adapter anderer Hersteller ins Netzwerk einbinden. Regeln • Stecken Sie FRITZ!Powerline immer in eine Wandsteckdose. -
Seite 15: Heimvernetzung Über Die Stromleitung
Heimvernetzung über die Stromleitung Heimvernetzung über die Stromleitung Überblick Mit den beiden Adaptern aus Ihrem FRITZ!Powerline 530E Set können Sie ein neues Powerline-Netzwerk einrichten. Wenn schon ein Powerline-Netzwerk vorhanden ist, können Sie das Netzwerk mit einem oder mehreren FRITZ!Powerline 530E erweitern. -
Seite 16: Anleitung: Neues Powerline-Netzwerk Einrichten
Heimvernetzung über die Stromleitung Anleitung: Neues Powerline-Netzwerk einrichten Ein neues Powerline-Netzwerk richten Sie mit FRITZ!Powerline 530E Set so ein: Stecken Sie den ersten FRITZ!Powerline-Adapter in eine Steckdose in der Nähe Ihrer FRITZ!Box. Stecken Sie ein LAN-Kabel in den LAN-Anschluss des FRITZ!Powerline-Adapters. -
Seite 17: Anleitung: Vorhandenes Powerline-Netzwerk Erweitern
Heimvernetzung über die Stromleitung Anleitung: Vorhandenes Powerline-Netzwerk erweitern Einen einzelnen FRITZ!Powerline 530E können Sie so in ein schon vorhandenes Powerline-Netzwerk einbinden: Stecken Sie FRITZ!Powerline 530E in eine Steckdose in der Nähe eines Powerline-Adapters, der schon ins Powerline-Netzwerk eingebunden ist. Am anderen Powerline-Adapter drücken Sie den Taster für sichere Powerline-Verbindungen (Pairing-Taster). -
Seite 18: Powerline-Adapter Anderer Hersteller Einbinden
Stecken Sie den neuen Powerline-Adapter in eine Steckdose in der Nähe eines FRITZ!Powerline 530E. Um die Übertragung des Netzwerk-Kennworts zu starten, drücken Sie an FRITZ!Powerline 530E eine Sekunde lang auf den Taster „Security“. Se cu rit y Für den nächsten Schitt haben Sie 2 Minuten Zeit: Drücken Sie am neuen Powerline-Adapter den Taster für... -
Seite 19: Computer Und Andere Geräte Anschließen
Computer und andere Geräte anschließen Gerät mit LAN-Kabel anschließen Überblick Computer und andere netzwerkfähige Geräte schließen Sie per LAN-Kabel an FRITZ!Powerline an (ein Kabel befindet sich im Lieferumfang). Netzwerkfähige Geräte sind zum Beispiel: • PC, Notebook, Smart-TV, Spielekonsole, Blu-Ray-Player, Satelliten-/TV-Receiver •... -
Seite 20: Einrichten In Fritz!Box-Benutzeroberfläche
Sie in der FRITZ!Box-Benutzeroberfläche einrichten. Sie können ein Firmware-Update durchführen und die Leuchtdioden an- und ausschalten. Wenn FRITZ!Powerline per LAN-Kabel an der FRITZ!Box angeschlossen ist, können Sie außerdem das Powerline-Kennwort zurücksetzen und neue Powerline-Adapter ohne Drücken der Taster ins Netzwerk einbinden. -
Seite 21: Firmware Aktualisieren
Updates nicht von der Stromversorgung. Leuchtdioden an- und ausschalten Überblick Die Leuchtdioden (LEDs) informieren Sie über den Zustand von FRITZ!Powerline. Wenn die Leuchtdioden stören, zum Beispiel neben einem TV-Gerät oder im Schlafzimmer, können Sie die Leuchtdioden ausschalten. Anleitung: Leuchtdioden an- und ausschalten Öffnen Sie in der FRITZ!Box-Benutzeroberfläche die... -
Seite 22: Powerline-Adapter Hinzufügen Ohne Drücken Der Taster
Sie können jede Steckdose im Stromkreis verwenden. Powerline-Geräte-Kennwort zurücksetzen Überblick Ab Werk hat jeder FRITZ!Powerline-Adapter ein individuelles Geräte-Kennwort. Beim Einrichten eines Powerline-Netzwerks erhalten aber alle Adapter das gleiche Kennwort (Netzwerk- Kennwort). Daher können das Geräte-Kennwort zurücksetzen. Nutzen Sie diese Funktion zum Beispiel, wenn Sie FRITZ!Powerline aus einem Powerline-Netzwerk entfernen, um ein neues Netzwerk einzurichten. - Seite 23 Powerline-Geräte-Kennwort zurücksetzen Folgen Die Powerline-Verbindung zu anderen Adaptern kann verloren gehen. Dann muss das Powerline-Netzwerk neu eingerichtet werden, siehe Anschließen Seite Anleitung: Geräte-Kennwort zurücksetzen Öffnen Sie in der FRITZ!Box-Benutzeroberfläche die Einstellungen für FRITZ!Powerline. Klicken Sie auf die Schaltfläche „Zurücksetzen“. FRITZ!Powerline 530E...
-
Seite 24: Programm Fritz!Powerline
Programm FRITZ!Powerline Programm FRITZ!Powerline Mit dem Programm FRITZ!Powerline können Sie Ihr FRITZ!Powerline- Netzwerk verwalten. FRITZ!Powerline herunterladen FRITZ!Powerline können Sie unter avm.de/service kostenfrei herunterladen. Das Programm ist für Windows 10, 8 und 7 und für Mac OS verfügbar. Einstellungen und Funktionen •... -
Seite 25: Datenraten Vergleichen Und Ideale Steckdose Finden
Datenrate. Kennwort des Powerline-Netzwerks ändern Überblick In FRITZ!Powerline sind ab Werk eine Verschlüsselung (128- bit AES) und ein individuelles Netzwerk-Kennwort aktiviert. Vergeben Sie ein neues Netzwerk-Kennwort, wenn das alte nicht mehr sicher ist oder Sie aus einem größeren Powerline- Netzwerk mehrere kleinere Netzwerke machen. - Seite 26 Wiederholen Sie die Schritte 4 – 7 für alle FRITZ!Powerline-Adapter, die nicht am Computer angeschlossen sind. Geben Sie immer das gleiche Netzwerk-Kennwort ein. Zuletzt klicken Sie in FRITZ!Powerline doppelt auf den FRITZ!Powerline-Adapter, der per LAN-Kabel am Computer angeschlossen ist. Geben Sie das gleiche Netzwerk-Kennwort wie bei den anderen FRITZ!Powerline-Adaptern ein.
-
Seite 27: Werkseinstellungen Laden
Starten Sie das Programm und klicken Sie doppelt auf das Symbol des FRITZ!Powerline-Adapters. Das Fenster „FRITZ!Powerline Geräteprofil“ erscheint. Klicken Sie auf „Zurücksetzen“ und auf „OK“. Alle Leuchtdioden gehen kurz aus und FRITZ!Powerline startet neu. Der Neustart ist abgeschlossen, wenn die Leuchtdiode „Power“ leuchtet. FRITZ!Powerline 530E... -
Seite 28: Technisches Zum Betrieb Von Fritz!Powerline
Für alle Elektrogeräte gelten Normen zur Begrenzung von hochfrequenten Störaussendungen. Für FRITZ!Powerline gilt die Norm EN 55022 (Einrichtungen der Informationstechnik – Funkstöreigenschaften – Grenzwerte und Messverfahren). FRITZ!Powerline erzeugt nicht mehr Störungen ein Kühlschrank oder ähnliche Verbraucher. Mit einer Beeinträchtigung von funktechnologischen Anwendungen ist nicht zu rechnen. -
Seite 29: Stromzähler, Sicherungskästen Und Fi-Schutzschalter
Außenleiter über eine Strecke von mindestens 0,5 Metern mit geringem Abstand parallel verlaufen. Da das ist in fast allen Gebäuden der Fall, kann FRITZ!Powerline auch über unterschiedliche Phasen eingesetzt werden. 11.5 Bis zu 4 Powerline-Netzwerke in einem Stromkreis Innerhalb eines Stromkreises können bis zu vier... -
Seite 30: Technische Daten
Mbit/s. Maximale Länge des Ethernet-Kabels für bestimmungsgemäßen Gebrauch: 5 m 12.3 Steckdose • integrierte Steckdose für maximale Last von 3600 W und maximal 16 A • Integrierter Netzfilter zur Minimierung hochfrequenter Störungen bei der Powerline-Kommunikation, verursacht duch angeschlossene Verbraucher. FRITZ!Powerline 530E... -
Seite 31: Geräteeigenschaften
• Abmessungen (HxBxT): ca. 61 x 114 x 48 mm (ohne Stecker) • Gewicht: ca. 186 g • Umgebungsbedingungen: – Betriebstemperatur: 0 ° C bis 40 ° C – Relative Luftfeuchtigkeit: 10 % bis 90 % nicht kondensierend FRITZ!Powerline 530E... -
Seite 32: Kundenservice
13.2 AVM-Wissensdatenbank In der AVM-Wissensdatenbank finden Sie Antworten auf häufige Fragen an unseren Support: avm.de/service 13.3 Unterstützung durch das Support-Team Bei Problemen mit FRITZ!Powerline empfehlen wir: Suchen Sie zunächst in der AVM-Wissensdatenbank nach einer Lösung. Support per E-Mail Über unseren Service-Bereich im Internet können Sie uns jederzeit eine E-Mail-Anfrage schicken. -
Seite 33: Anruf Vorbereiten
Anwendung tritt ein Fehler oder eine Fehlermeldung auf? Wie lautet gegebenenfalls die Fehlermeldung? • Firmware-Version von FRITZ!Powerline. Die Firmware- Version finden Sie im Programm FRITZ!Powerline und in der Benutzeroberfläche Ihrer FRITZ!Box. Rufnummern des Supports Sie erreichen den Support unter folgenden Rufnummern:... -
Seite 34: Rechtliches
DEUTSCHLAND DEUTSCHLAND Marken: Kennzeichen wie AVM, FRITZ! und FRITZ!Box (Produktnamen und Logos) sind geschützte Marken der AVM GmbH. Microsoft, Windows und das Windows Logo sind Marken der Microsoft Corporation in den USA und/oder anderen Ländern. Apple, App Store, iPhone, iPod und iPad sind Marken der Apple Inc. -
Seite 35: Ce-Konformitätserklärung
FRITZ!Powerline 530E sowie alle im Lieferumfang enthaltenen Elektronikteile dürfen gemäß europäischen Richtlinien und deutschem Elektro- und Elektronikgerätegesetz (ElektroG) nicht über den Hausmüll entsorgt werden. Bringen Sie FRITZ!Powerline 530E und alle im Lieferumfang enthaltenen Elektronikteile und Geräte nach der Verwendung zu einer zuständigen Sammelstelle für elektrische und elektronische Altgeräte. - Seite 36 Garantie ......phasenübergreifender Einsatz..Herstellergarantie ....Hilfe FRITZ!Powerline 530E...
- Seite 37 Update ......Ü Übertragungsgeschwindigkeiten ..Werkseinstellungen laden ..WLAN Übertragungsraten ... . . FRITZ!Powerline 530E...
