SMART DA1-80QSE Aufbau- Und Einstellanleitung Seite 13

3. Schrauben Sie die F-Stecker wie in Abbildung 9 beschrieben auf das
Koaxkabel auf.

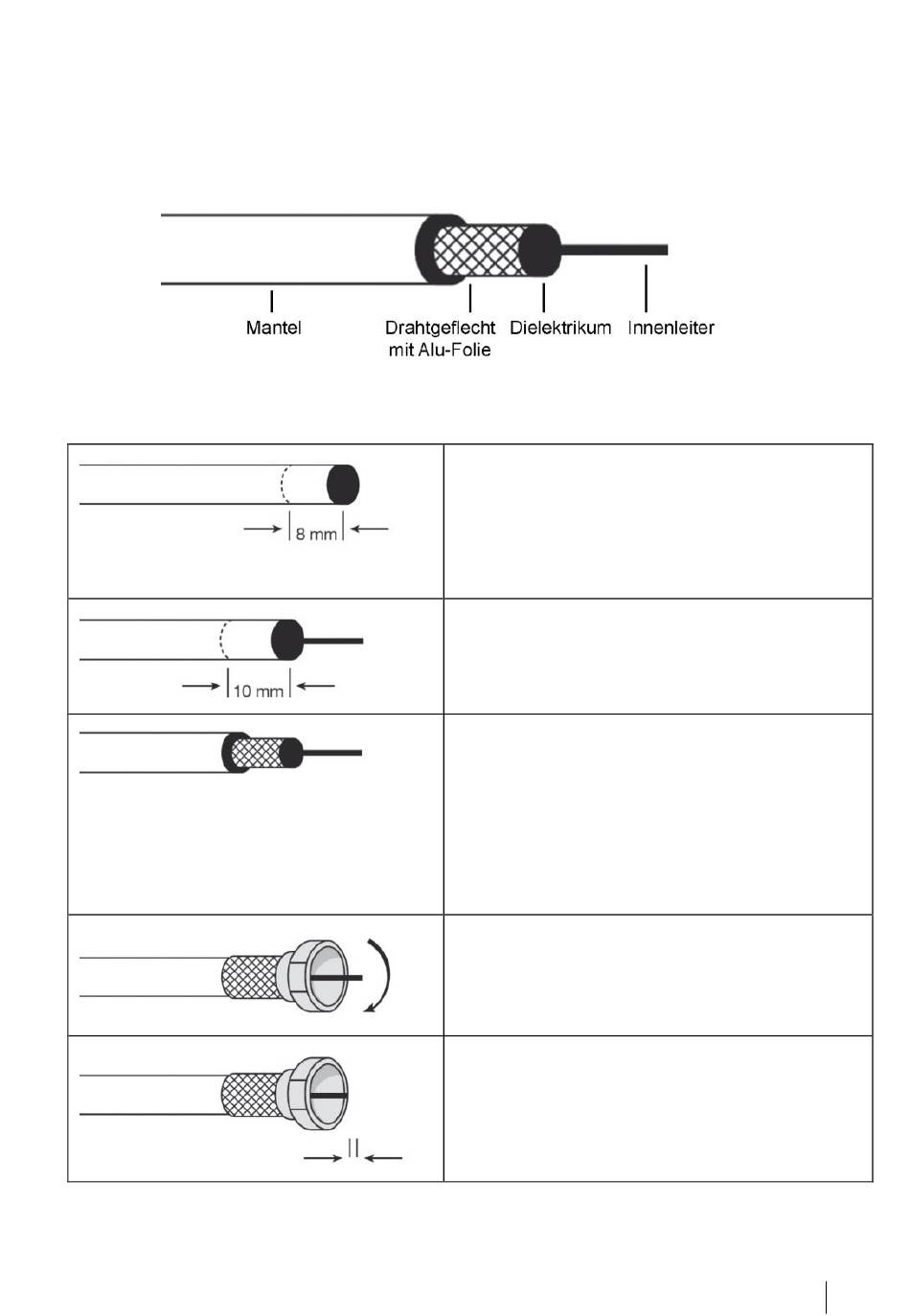

Abbildung 8: Aufbau des Koaxkabels
Abbildung 9: Montage des F-Steckers auf das Koaxkabel
Smart Satelliten-Empfangsanlage
Originalzustand des Koaxkabels.
Entfernen
Drahtgeflecht
Dielektrikum. Achten Sie darauf, dass
Sie den Innenleiter nicht beschädigen.
Entfernen Sie vorsichtig ca. 10 mm des
äußeren Mantels, so dass Alu-Folie und
Drahtgeflecht freiliegen.
Stülpen Sie Drahtgeflecht und Alu-Folie
nach hinten, so dass kein Draht des
Drahtgeflechts den Innenleiter berührt.
Entfernen
(Dielektrikum) unter dem Drahtgeflecht,
so dass nur noch der Innenleiter zu
sehen ist.
Drehen Sie den F-Stecker über das
zurückgestülpte Drahtgeflecht, bis die
Innenisolierung innen am F-Stecker
anstößt.
Kürzen Sie den Innenleiter, bis er
maximal 1mm über den F-Stecker
hinaussteht.
1 mm
Montage des F-Steckers
Sie 8mm vom
samt Alu-Folie
Sie nun die
Mantel,
und
Isolierung
DEU 13
