Technische Daten
Vibrationsfestigkeit
Schockfestigkeit
Schutzart
MTTF
Schaltzustandsanzeige
Montageanleitung
Einbauhinweise / Beschreibung

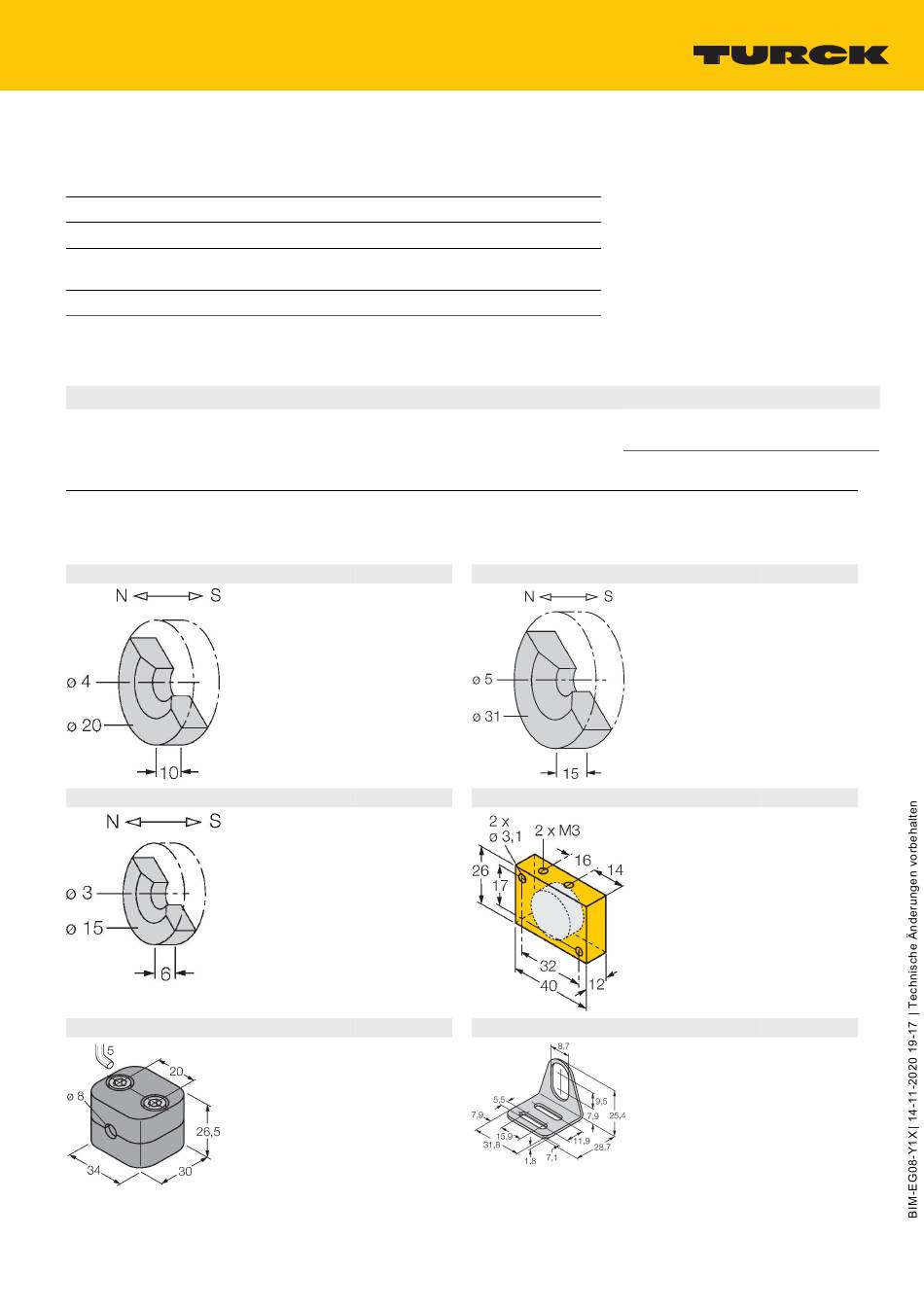

Montagezubehör
DMR20-10-4
DMR15-6-3
BSS-08
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 2|3
55 Hz (1 mm)
30 g (11 ms)
IP67
6198 Jahre nach SN 29500 (Ed. 99) 40
°C
LED, gelb
6900214
Betätigungsmagnet; Ø 20 mm (Ø
4 mm), h: 10 mm; erreichbarer
Schaltabstand 59 mm auf
Magnetfeldsensoren BIM-(E)M12
bzw. 50 mm auf BIM-EG08;
bei Linearwegsensoren Q25L:
empfohlene Entfernung zwischen
Sensor und Magnet: 3...4 mm
6900216
Betätigungsmagnet, Ø 15 mm
(Ø 3 mm), h: 6 mm; erreichbarer
Schaltabstand 36 mm auf
Magnetfeldsensoren BIM-(E)M12
bzw. 32 mm auf BIM-EG08; bei
Linearwegsensoren mit Q25L:
empfohlene Entfernung zwischen
Sensor und Magnet: 3...4 mm
6901322
Befestigungsschelle für Glatt -und
Gewinderohrsensoren; Werkstoff:
Polypropylen
Durchmesser der
aktiven Fläche B
DMR31-15-5
Betätigungsmagnet, Ø 31 mm (Ø
5 mm), h: 15 mm; erreichbarer
Schaltabstand 90 mm auf
Magnetfeldsensoren BIM-(E)M12
bzw. 78 mm auf BIM-EG08;
bei Linearwegsensoren Q25L:
empfohlene Entfernung zwischen
Sensor und Magnet: 3...5 mm
DM-Q12
Betätigungsmagnet; Quader
Kunststoff; erreichbarer
Schaltabstand 58 mm auf
Magnetfeldsensoren BIM-(E)M12
bzw. 49 mm auf BIM-EG08;
bei Linearwegsensoren Q25L:
empfohlene Entfernung zwischen
Sensor und Magnet: 3...5 mm
MW-08
Befestigungswinkel für
Gewinderohrsensoren; Werkstoff:
Edelstahl A2 1.4301 (AISI 304)
Ø 8 mm
6900215
6900367
6945008
