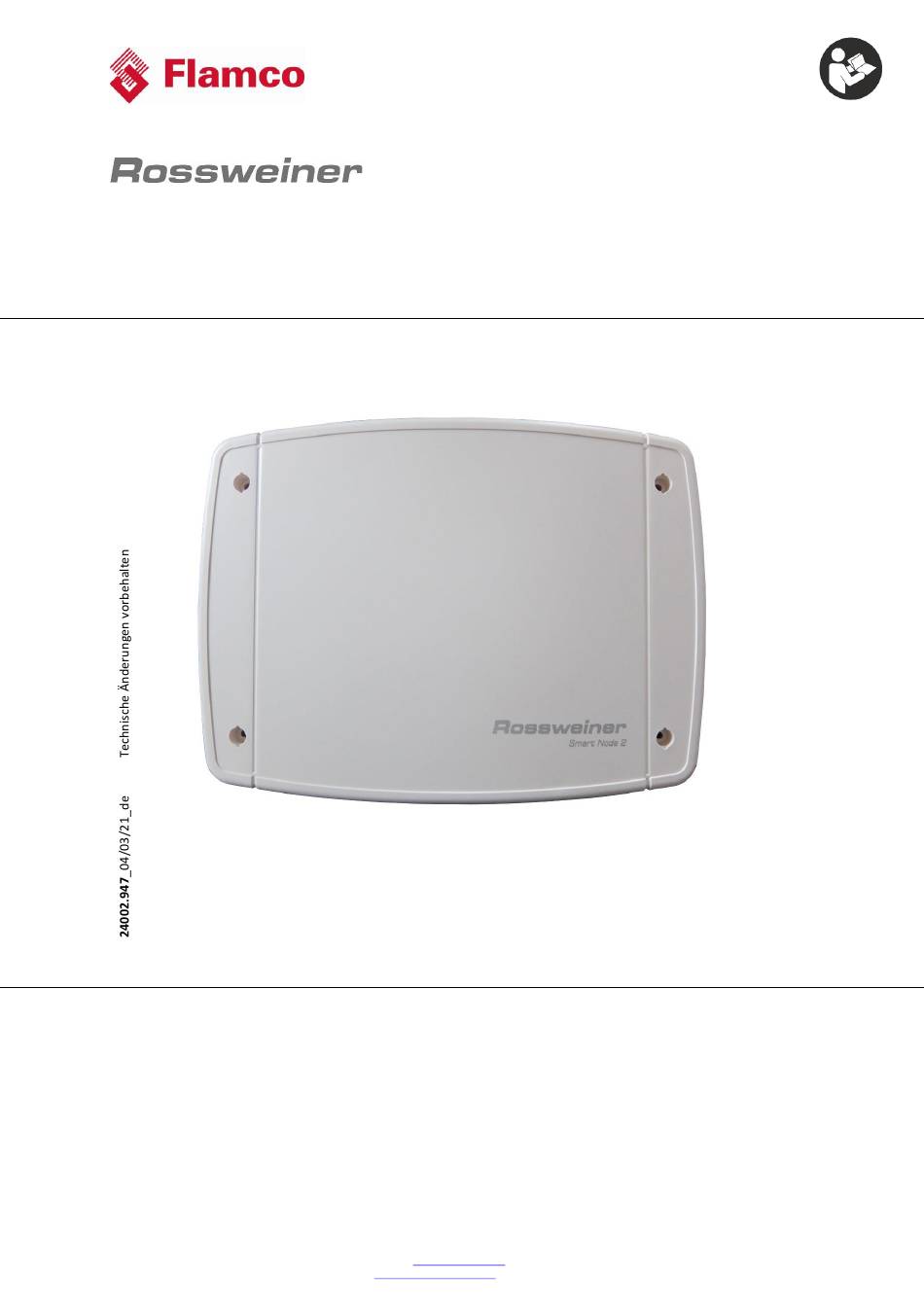

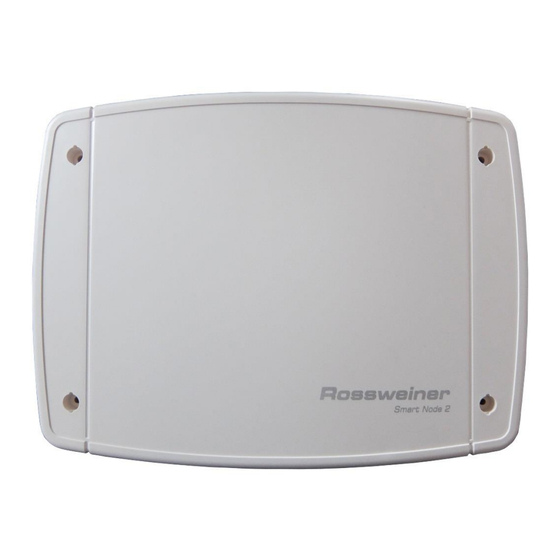

- Seite 1 Smart Node 2 Firmware Version V1.5.05 (Stand v. 21.04.2020) Montage-/ Service-Anleitung Seite 2 Meibes System-Technik GmbH Telefon: +49(0) 3 42 92 7 13-0 Fax: +49(0) 3 42 92 7 13-808 Ringstraße 18 E-Mail: info@meibes.com D - 04827 Gerichshain, Germany www.flamcogroup.com...
-
Seite 2: Inhaltsverzeichnis
Inhalt Anwendungsbereich und Funktionen ..................... 4 An wen richtet sich dieses Handbuch? ....................4 Smart Node 2 ............................4 Warnhinweise............................5 Anschlüsse Smart Node 2 II Strom / Master / Wifi ................. 6 Anschlüsse Smart Node 2 II Batterie ....................... 7 Allgemeine Informationen ........................ - Seite 3 Hinweise zum Gebrauch ........................18 Sicherheitshinweise ........................... 18 Beschränkte Garantie und Garantieausschlussgründe ..............19 Haftungsausschluss und Haftungsbeschränkung ................19 DEU Seite 3 Smart Node 2 Stand: Mrz-21...
-
Seite 4: Anwendungsbereich Und Funktionen
Anwendungsbereich und Funktionen Die Geräte der Serie Smart Node 2 sind Open Metering Gateways. Entwickelt für eine anwenderfreundliche, herstellerübergreifende Auslesung und Weiterleitung von Zähler- und Sensorprotokollen. An wen richtet sich dieses Handbuch? Dieses Handbuch wendet sich an Techniker und Systemintegratoren. Um einen einwandfreien Betrieb zu gewährleisten, bitte sorgfältig lesen. -
Seite 5: Warnhinweise
Warnhinweise Alle Modelle dürfen nur von qualifiziertem Fachpersonal (nach einschlägigen Normen, z.B. IEC 60364, VDE 0100, VDE 0105) installiert werden. Bei Funktionsstörungen oder Beschädigungen schalten Sie sofort die Versorgungsspannung ab und senden das Gerät zur Überprüfung an den Hersteller. Interne Sicherungen lösen im Fehlerfall irreversibel aus. -
Seite 6: Anschlüsse Smart Node 2 Ii Strom / Master / Wifi
[12] Klemme für Impulsanschluss / Sensorkontakt 4 [13] Anschluss für externe GSM-Antenne Anschlüsse Smart Node 2 II Strom / Master / Wifi Erklärung Beispielhaft Smart Node 2 II Master [1] Platine Smart Node 2 [2] Platine Netzteil [3] Anschluss Netzteil [4] Klemme für Spannungsversorgung - Außenleiter [5] Klemme für Spannungsversorgung - Neutralleiter [6] Klemme für Spannungsversorgung - Schutzleiter... -
Seite 7: Anschlüsse Smart Node 2 Ii Batterie
Anschlüsse Smart Node 2 II Batterie Erklärung [1] Smart Node 2-Platine [2] Batterie [3] Anschluss Batterie [4] wM-Bus-Antenne [5] GSM-Antenne [6] Status-LED (auf der Unterseite der Platine) DEU Seite 7 Smart Node 2 Stand: Mrz-21... -
Seite 8: Allgemeine Informationen
Allgemeine Informationen Schnittstellen Server Verbindung / Daten senden Die Übertragung der Daten an einen Server erfolgt standardmäßig über GSM oder bei WiFi-Modellen über WLAN. Das Smart Node kann alle Daten auch per OMS/wM-Bus senden, zum Beispiel an ein Smart Meter Gateway oder im Repeater-Modus. -
Seite 9: Betriebsmodi
Betriebsmodi Gateway Eingehende Daten → WAN (WLAN/GSM) ● Erfassung von eingehenden Daten wie wireless M-Bus, M-Bus, und Übertragung per GSM oder WLAN ● Fernschaltung von Geräten ist nur beim Betrieb als Gateway möglich. ● Betriebsmodus: “gatewayToWAN" Bridge Eingehende Daten → OMS ●... -
Seite 10: Erste Schritte
Erste Schritte Werkseinstellungen ● Smart Node 2 sind dem MGM Meibes Account zugeordnet und waren in diesem einmal online. ● Die Standardkonfiguration von Batterie-Gateways ist eine wöchentliche Auslesung mit ■ Datensammlung: mittwochs 09:00-09:20 Uhr ■ Datenversand: mittwochs 09:30 Uhr. ● Es ist eine Prepaid-SIM-Karte eingesetzt. -
Seite 11: Smart Node 2 Ii Mit Batterie
Smart Node 2 II mit Batterie Erläuterung [1] Gehäuse Die vier Schrauben des Deckels herausschrauben, um den Deckel zu öffnen. öffnen [2] Gerät Das Gehäuse verfügt über vier Langlöcher für Linsenschrauben. montieren Für die Montage an Wänden empfehlen wir Schrauben mit 5 mm Durchmesser sowie einer Länge von mindestens 25 mm und dazu passende Dübel, sowie Unterlegscheiben mit einem Außendurchmesser von 10 mm. -
Seite 12: Installationsmodus
Installationsmodus Batterie-Smart Nodes starten immer bei der Inbetriebnahme (Anschließen der Spannungsversorgung) im Installationsmodus. Installationsmodus bedeutet: ● Alle Telegramme werden sofort weitergeleitet. ● Das Gerät bleibt für 30 Minuten aktiv. ● Der Installationsmodus kann per MQTT-Befehl verlängert bzw. eine Dauer angegeben werden. Hinweis: Bei Geräten mit Netzspannung gibt es keinen Installationsmodus. -
Seite 13: Statusanzeige
Statusanzeige Die Smart Node 2 verfügen über eine Statusanzeige per LED-Signal. Mobilfunk-Betrieb I……………….I……………….I……………….I……………….I……………….I LED blinkt alle 2 s kurz auf. SIM-Karte noch nicht gefunden. I……...I……...I……...I……..I……...I……...I……...I……...I……...I……...I LED blinkt jede Sekunde kurz auf. SIM-Karte erkannt. I..I..I..I..I..I..I..I..I..I..I..I..I..I..I..I..I..I..I..I..I..I..I..I..I..I..I..I..I..I..I..I LED blinkt alle 80 ms kurz auf. SIM-Karte PIN-Error. -
Seite 14: Oms-Protokoll Gateway
OMS-Protokoll Gateway Das Smart Node 2 sendet im Installationsmodus ein eigenes OMS-Protokoll mit seinen Statusinformationen. Das Protokoll enthält den Zustand des Gerätes, digitale Eingänge, digitale Ausgänge, Temperatur, Uhrzeit, bisherige Laufzeit des Gateways im Sample- und Übertragungs-Modus. Kodierung der Daten gemäß EN13757-3 Das Statusprotokoll kann konfigurationsabhängig verschlüsselt werden. -
Seite 15: Cold Reset ("Kalter Neustart")
Cold Reset (“Kalter Neustart”) Sollte das Smart Node 2 nicht zu den vorgesehenen Zeiten anschalten oder ein sonstiges Verhalten anders als gewünscht vorliegen, kann als letzter Schritt der Fehlerbeseitigung der sogenannte "kalte Neustart" helfen. Erläuterung [1] Gehäuse öffnen Die vier Schrauben des Deckels herausschrauben, um den Deckel zu öffnen. -
Seite 16: Technische Daten
Technische Daten CE-Konformität Das Smart Node 2 Gateway entspricht den Anforderungen und Bestimmungen gemäß: Funkeinrichtung EN 300 328 V1.8.1 EN 300 220-1 V2.4.1 EN 300 220-2 V2.4.1 EN 301 511 V9.0.2 Sicherheit EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 EN 62368-1 EMV Elektromagnetische EN 301 489-01 (V1.9.2) - Seite 17 Geräte-Übersicht Smart Node 2: Die Produktreihe Smart Node 2 sind offene Metering-Gateways, welche Messdaten und Sensor- protokolle sammeln. Alle Daten werden in verschlüsselter Form im integrierten Datenlogger gespeichert und an einen Server weitergeleitet, so dass bei einem Ausfall des Mobilfunknetzes die Daten nicht verloren gehen.
-
Seite 18: Hinweise Zum Gebrauch
Hinweise zum Gebrauch Sicherheitshinweise Es sind die Vorschriften für Elektroinstallationen zu beachten. Das Produkt erfüllt die wesentlichen Anforderungen, die in der EU-Richtlinie über die elektromagnetische Verträglichkeit (EMV-Richtlinie) für Betriebsmittel (2014/30/EU) festgelegt sind. Jedes Smart Node 2 wurde auf einwandfreie Funktion getestet und vorkonfiguriert. Sämtliche Arbeiten an dem Gerät dürfen nur von einer hierfür ausgebildeten und befugten Fachkraft ausgeführt werden. -
Seite 19: Beschränkte Garantie Und Garantieausschlussgründe
Beschränkte Garantie und Garantieausschlussgründe Die Meibes GmbH garantiert dem ursprünglichen Käufer des Geräts für die Dauer von 2 Jahren ab Kaufdatum, unter bestimmungsgemäßen Einsatz- und Wartungsbedingungen ein mängelfreies Gerät. Die beschränkte Garantie ist nicht übertragbar und gilt nicht für Käufer, die das Gerät von einem nicht autorisierten Wiederverkäufer erworben haben. - Seite 20 Kontakt: Meibes System-Technik GmbH Ringstraße 18 D - 04827 Gerichshain, Germany Telefon: +49(0) 3 42 92 7 13-0 Fax: +49(0) 3 42 92 7 13-808 E-Mail: info@meibes.com www.flamcogroup.com DEU Seite 20 Smart Node 2 Stand: Mrz-21...
