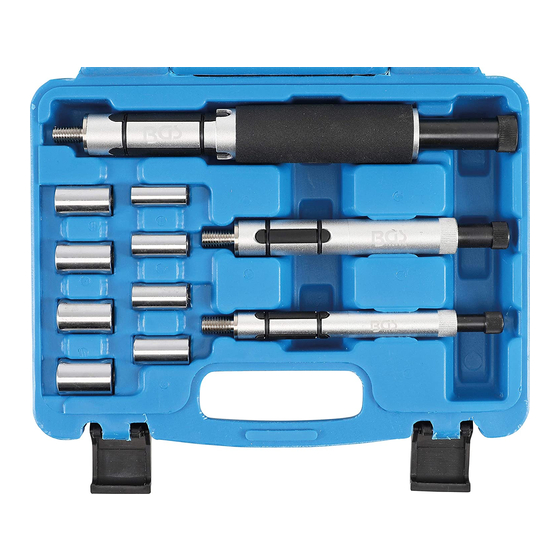

Zentrierstücke (1-8) für
KW-Bohrung (Pilotlager)
Durchmesser:
12,1 / 14,2 / 15,1 / 16,1 mm
17,1 / 18,0 / 19,0 / 20,1 mm
Zentrierdorne (9-11) für
Kupplungsscheibe
Durchmesser: 14,9 - 19,7 mm
19,8 - 27,2 mm
22,8 - 36,0 mm

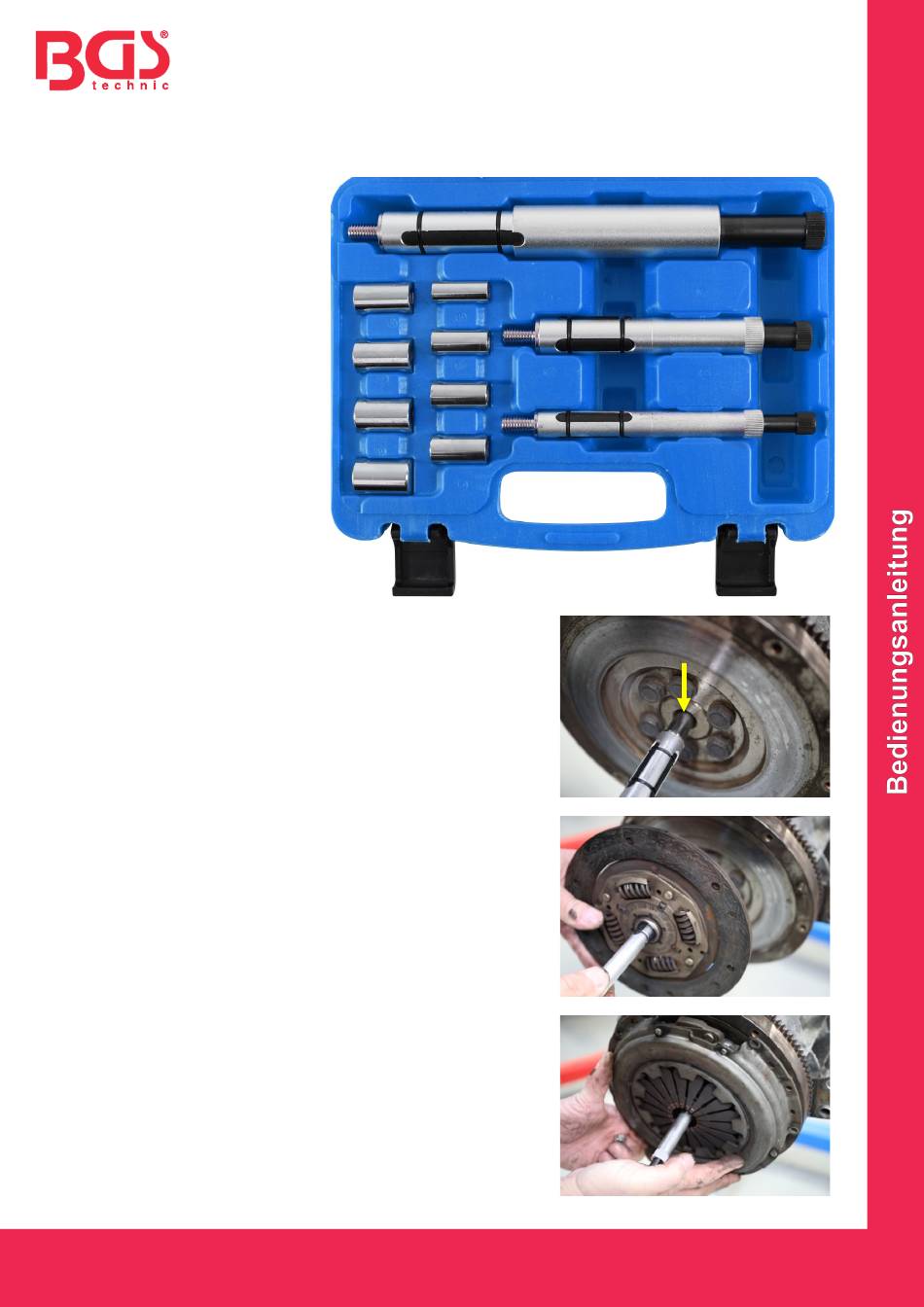

Passendes Zentrierstück (1-8) auswählen, dieses muss in die
Kurbelwellenbohrung bzw. in das Pilotlager passen.
Passenden Kupplungs-Zentrierdorn (9-11) auswählen und
Zentrierstück (1-8) auf das Gewinde vom Kupplungs-
Zentrierdorn montieren.
Kupplungs-Zentrierdorn in die Kupplungsnabe einführen und
durch Drehen der gerändelten Schraube im Uhrzeigersinn den
Zentrierdorn in der Kupplungsnabe fixieren.
Kupplungsscheibe mit Zentrierdorn in der
Kurbelwellenbohrung (Pilotlager) zentrieren und
Kupplungsautomat montieren. Achtung: Bei Montage der
Kupplungsscheibe auf korrekte Einbaulage achten.
Zentrierdorn durch Drehen der gerändelten Schraube gegen
den Uhrzeigersinn Lösen und aus der Kupplungsnabe
herausziehen.
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Kupplungs-Zentrierwerkzeug-Satz
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
5
1
2
6
3
7
4
8
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
Art. 9572
