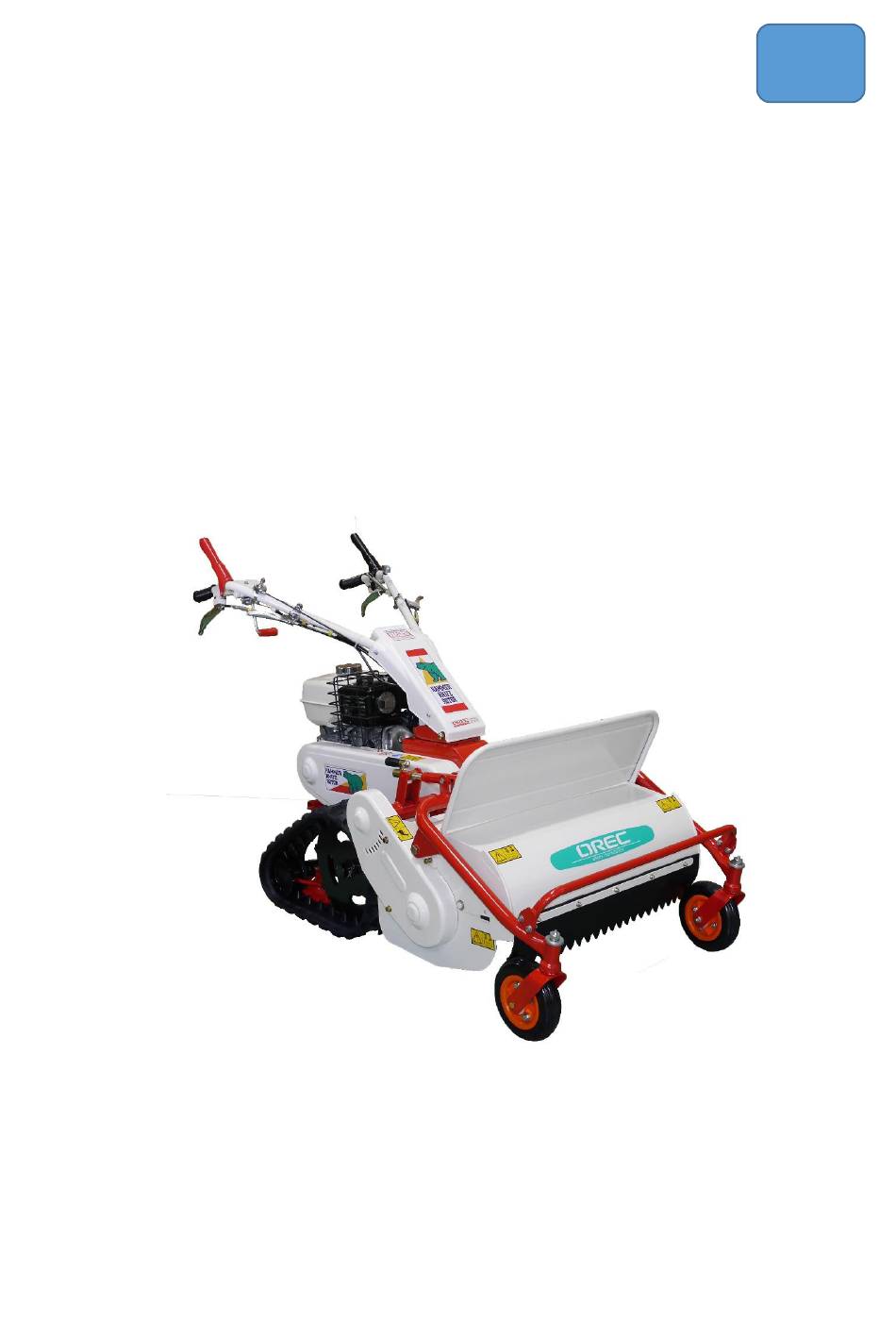

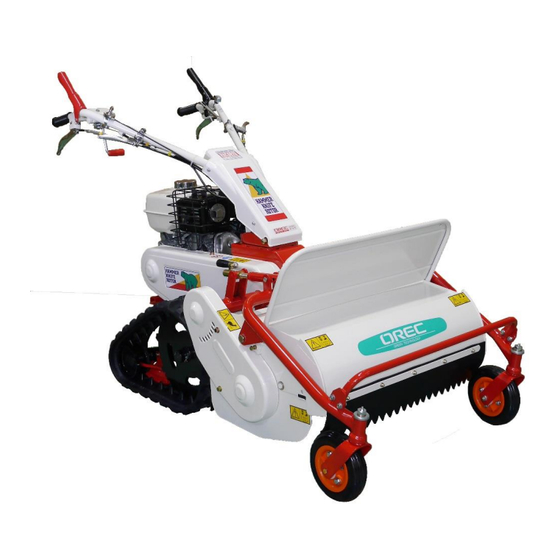

- Seite 1 Montageanleitung HRC662 OREC CO., LTD. JANUAR 2016...
- Seite 2 1) Entfernen Sie die Verpackung. 2) Überprüfen Sie das mitgelieferte Zubehör. - Bedienungsanleitung HRC662 - Bedienungsanleitung Motor - Ersatzteilliste HRC662 - Maulschlüssel 10x12 - Maulschlüssel 14x17 - 2 x Halteschraube Vorderrahmen - 2 x Unterlegscheibe - 2 x Federring - 2 x Mutter...
- Seite 3 5) Heben Sie den Holm an. 6) Platzieren Sie den Holm wie in der Holmverstellung Abbildung gezeigt über den Halter der Holmverstellung. Stoppbolzen Halter für Holmverstellung 7) Montieren Sie die Holmhalteschraube mit der Mutter. 8) Abbildung zeigt den montierten Holm.
- Seite 4 9) Bringen Sie den Vorderrahmen wie abgebildet in Position. 10) Montieren Sie die Halteschrauben. 11) Montieren Sie die Halteschrauben wie abgebildet. 12) Halten Sie die Unterlegscheibe, Federring und Mutter bereit. (Im nächsten Schritt setzen Sie die Unterlegscheibe, Federring und Mutter in dieser Reihenfolge zusammen, wie abgebildet.)
- Seite 5 13) Montieren Sie die Einheit von der Innenseite der Schlegelabdeckung. 14) Entfernen Sie den Haltestift. 15) Montieren Sie den Haltestift mit dem Vorderrahmen wie abgebildet. 16) Abbildung zeigt die fertige Montage.
- Seite 6 17) Entfernen Sie die Schrauben und Muttern (4 Stück) rechts und links am Vorderrahmen. 18) Bringen Sie den Stoßschutz in Position. 19) Montieren Sie die Schrauben und Muttern wieder. 20) Bei der Lieferung befindet sich KEIN Getriebeöl in der Maschine. Füllen Sie Getriebeöl wie in der Bedienungsanleitung beschrieben auf.
- Seite 7 21) Entfernen Sie die schwarze Verschlusskappe. 22) Füllen Sie Getriebeöl auf und montieren Sie anschließend die Verschlusskappe. 23) Getriebeöltyp : #90 Getriebeölfüllmenge : 1.6 Liter Bei der Lieferung befindet sich KEIN Motorenöl in der Maschine. Füllen Sie Motorenöl wie in der Bedienungsanleitung beschrieben auf.
- Seite 8 24) Füllen Sie Motoröl auf. Motoröltyp: #30 Motorölfüllmenge : 1.1 Liter 25) Montieren Sie die Kabelbänder lose um den Holm. 26) Fixieren Sie das Kabelband rechts. 27) Fixieren Sie das Kabelband links.
- Seite 9 28) Wenn Getriebeöl abgelassen werden soll, verwenden Sie die markierte Schraube.
