ÜBERSICHT BEDIENFELD RÜCKSEITE
ZUORDNEN DES JOYSTICKS
1. Verbinden Sie den Ausgang Ihres DMX-Controllers mit dem Eingang Ihres DMX Partners.
2. Betätigen Sie die "Pan/Tilt"-Taste, bis die LED aufleuchtet.
3. Setzen Sie alle DMX-Werte auf Ihrem DMX-Controller auf Null zurück.
4. Drücken Sie die "Record"- Taste und halten Sie sie gedrückt und betätigen Sie gleichzeitig die Chase-
Tasten in der Abfolge 1, 6, 8, 1, 6, 8. Die Record-LED wird nun aufleuchten. (Beachten Sie: Falls Sie nicht,
wie im vorherigen Schritt beschrieben, einen DMX-Controller an den DMX-Eingang Ihres DMX Partners
angeschlossen haben, werden Sie nicht auf den Aufnahme-Modus zugreifen können).
5. Stellen Sie auf Ihrem DMX-Controller den Schwenkkanal auf einen Wert zwischen 30 und 127 ein. Zum
Beispiel: Falls das Schwenken auf Kanal 1 festgelegt ist, dann würden Sie Kanal 1 auf einen Wert zwischen
30 und 127 einstellen. (Es ist wichtig, dass Sie während dieses Vorgangs keinen anderen Kanal einstellen.
Sie könnten dadurch dem Joystick versehentlich Kanäle zuordnen, die Sie so nicht zuordnen wollten).
6. Betätigen Sie die "Pan/Tilt"- Taste, um die Schwenkeinstellung zu bestätigen und zu speichern.
7. Stellen Sie auf Ihrem DMX-Controller den Neigungskanal auf einen Wert zwischen 128 und 255 ein. Zum
Beispiel: Falls die Neigung auf Kanal 2 festgelegt ist, dann würden Sie Kanal 2 auf einen Wert zwischen
128 und 255 einstellen. (Es ist wichtig, dass Sie während dieses Vorgangs keinen anderen Kanal
einstellen. Sie könnten dadurch dem Joystick versehentlich Kanäle zuordnen, die Sie so nicht zuordnen
wollten).
8. Betätigen Sie die "Pan/Tilt"- Taste, um die Neigungseinstellung zu bestätigen und zu speichern.
9. Betätigen Sie die "Blackout"- Taste zweimal, um diesen Modus zu verlassen.
Elation Professional Europe – www.elationlighting.eu – ELATION Professional™ Bedienungsanleitung Seite 7

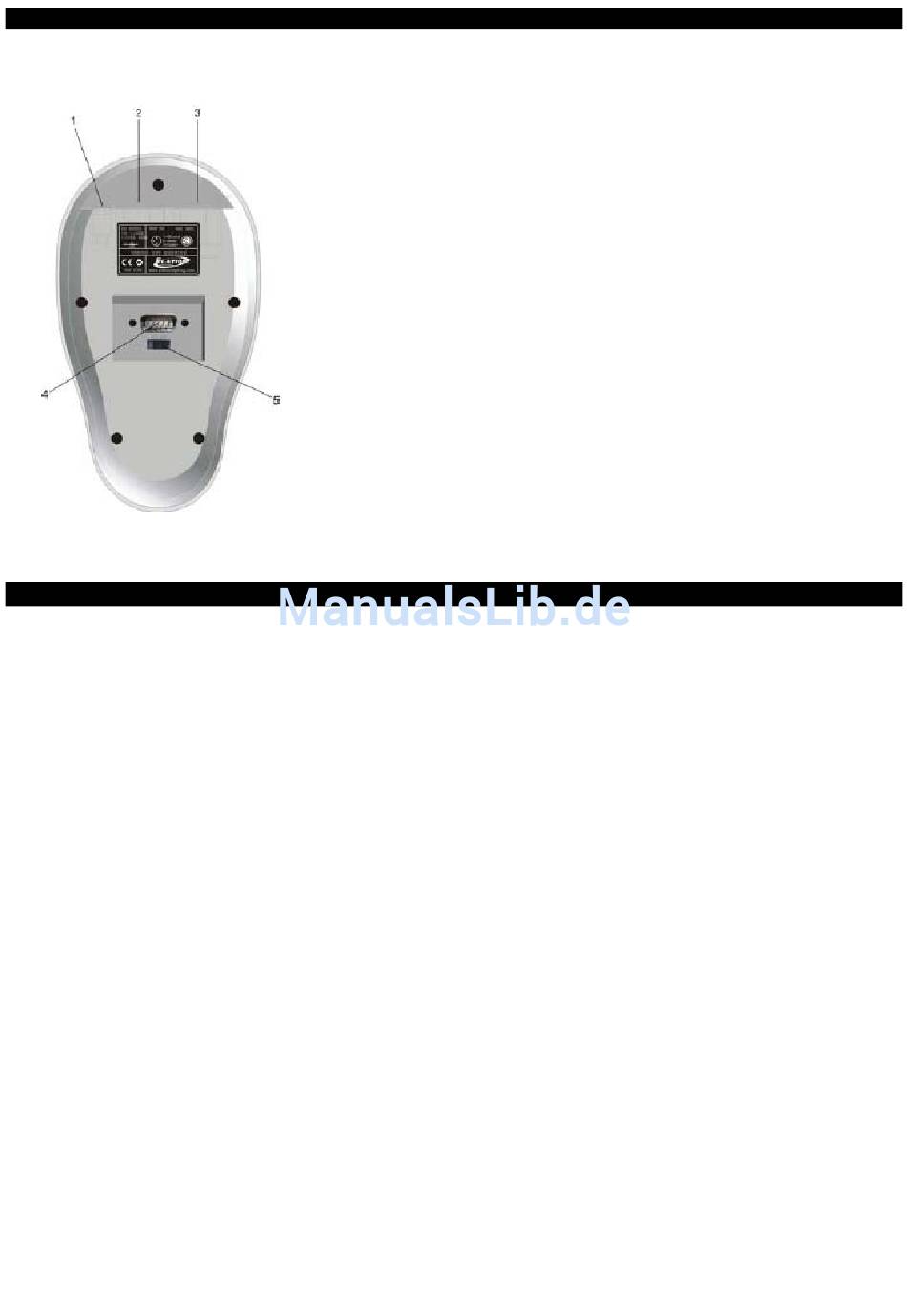

1. Eingang für Gleichstromzufuhr- stecken Sie das mitgelieferte
Netzgerät mit einer Mindestleistung von 9V DC-1000mA in diese Buchse.
2. DMX-Eingang- verbinden Sie diesen Eingang mit einem universellen
DMX-Controller, um Szenen laden zu können.
3. DMX-Ausgang- verbinden Sie diesen Ausgang mit Moving-Lights und
Dimmern,
um
die
hochgeladenen Szenen zu ermöglichen. Dieser Ausgang funktioniert mit
den Chase-Tasten 1-8, der Stroboskop-Taste und den zwei (2) Show-
Tasten.
4. DB-9-Stecker, RS-232- verbinden Sie diesen Stecker mit einem
anderen DMX Partner, Laptop oder Computer, um Dateien zu übertragen
oder zu laden. Verwenden Sie ein standardmäßiges, serielles RS-232
Laplink-Kabel, um Ihren DMX Partner mit einem anderen Gerät zu
verbinden. Sie müssen für den Datentransfer zwischen Ihrem DMS
Partner und einem Laptop oder Computer die Elation-Software für RS-
232 unter
www.elationlighting.com
über den Datentransfer finden Sie in Kapitel 10).
5. Leistungsschalter- schaltet das Gerät ein und aus.
Wiedergabe
von
Chases
verwenden. (Weitere Informationen
und
Shows
von
