ZAMEL extra free RZB-03 Bedienungsanleitung

Ûwireless-steuerungsset - rollladensteuerung
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 11

Quicklinks

Diese Anleitung herunterladen
η
∆
û
η
Β
ý
ζ
Κ
µ
ZAMEL Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego RNK-02, SRP-02 jest zgodny z dyrektywą 2014/53/UE.
Nie wyrzucać tego urządzenia do śmietnika razem z innymi odpadami! Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie
należy składować w miejscach do tego przeznaczonych. Elektrośmieci pochodzące z gospodarstwa domowego można oddać bezpłatnie i w dowolnej ilości do
utworzonego w tym celu punktu zbierania, a także do sklepu przy okazji dokonywania zakupu nowego sprzętu.

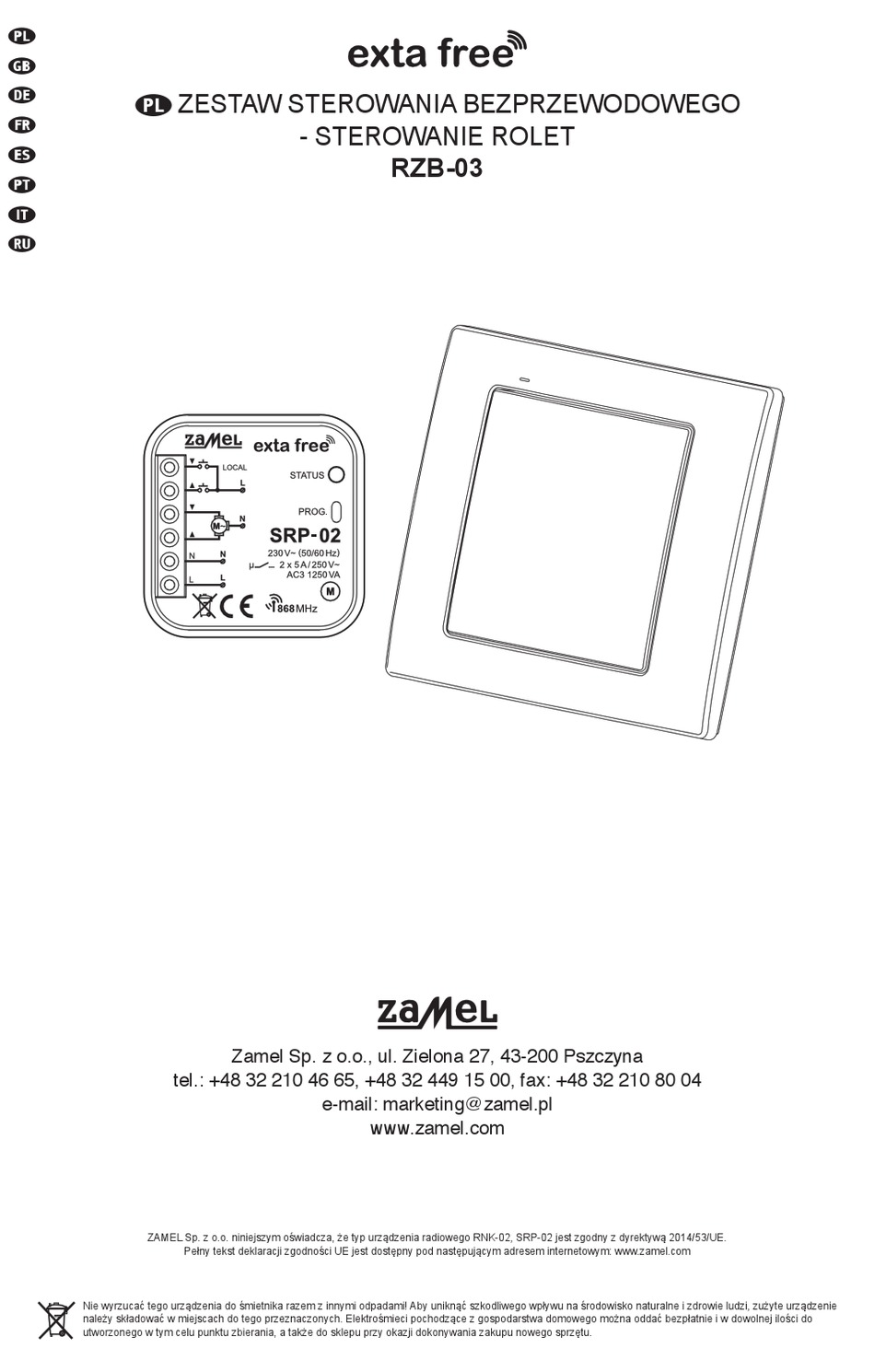

ZESTAW STEROWANIA BEZPRZEWODOWEGO
- STEROWANIE ROLET
Zamel Sp. z o.o., ul. Zielona 27, 43-200 Pszczyna
tel.: +48 32 210 46 65, +48 32 449 15 00, fax: +48 32 210 80 04
e-mail: marketing@zamel.pl
Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.zamel.com
RZB-03
www.zamel.com
Inhaltsverzeichnis
loading

Verwandte Anleitungen für ZAMEL extra free RZB-03

Inhaltszusammenfassung für ZAMEL extra free RZB-03

  • Seite 11 Hiermit erklärt ZAMEL Sp. z o. o., dass der Funkanlagentyp RNK-02, SRP-02 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.zamel.com Entsorgen Sie dieses Gerät nicht mit anderem Abfall! Um schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit zu vermeiden, sollten die verwendeten Geräte in ausgewiesenen Bereichen gelagert werden.

  • Seite 12: Technische Daten

    TECHNISCHE DATEN RNK-02 SRP-02 Eingangsanschlüsse (Versorgung): L, N Nenneingangsspannung: 3 V (Batterie CR2032) 230 V AC 3 ÷ 5 Jahre (abhängig von Lebensdauer der Batterie: Nutzung) Eingangsspannungstoleranz: +10 ÷ -15 % Nennfrequenz: 50 / 60 Hz 0,4 W (Standby-Modus) / Nennleistungsaufnahme: 0,7 W (bei Bewegung des Rollladens)

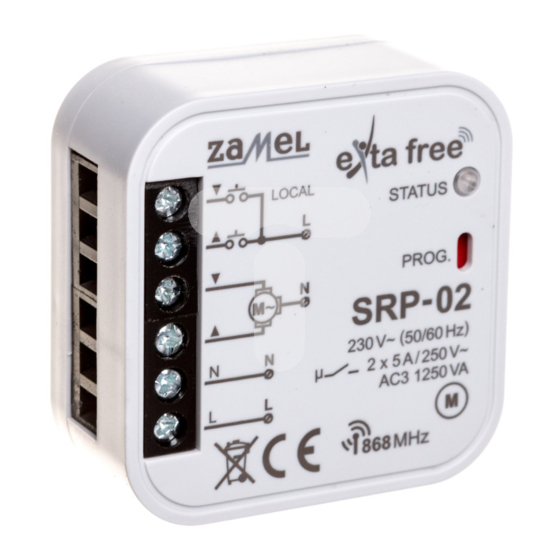

  • Seite 13 MONTAGE SRP-02 1. Trennen Sie die Stromversorgung 2. Stellen Sie mit einen geeigneten Gerät sicher, dass Spannungsfreiheit vorhanden ist. 3. Verbinden Sie die Leitungen gemäß dem Schema 4. Setzen Sie den Rollladen Controller in eine Unterputzdose 5. Schalten Sie die Stromversorgung ei MONTAGE, FUNKTION RNK-02 Durch Drücken der Taste sendet der Sender über 868 MHz ein Signal zur Steue- rung der EXTA FREE-Empfänger.

  • Seite 14: Funktionsweise Srp

    FUNKTIONSWEISE SRP-02 Ein kurzes Drücken (<2s) der Sendertaste bzw. das Drücken eines lokalen Schalters (optional) setzt den Rollladen in Bewegung. Ein erneutes kurzes Drücken stoppt den Rollladen. Ein längeres Drücken (>2s) schaltet in den Comfort Modus (der Rollladen setzt sich in Bewegung und bleibt nach Ablauf der voreingestellten Zeit stehen). Im Zentralen Modus: Ein kurzes Drücken der Sendertaste hebt bzw.

  • Seite 15: Zeitprogrammierung - Comfort Modus

    ZEITPROGRAMMIERUNG - COMFORT MODUS 1. Rollladen bis zum Anschlag heben (oberer Endanschlag) 2. Drücken Sie die PROG Taste bis eine LED aufleuchtet. Lassen Sie diese anschließend los. Warten Sie ca. 5 s bis eine LED aufleuchtet (voresrt pulsierendes, anschließenddurchgängiges Leuchten) 3.

Diese Anleitung auch für:

Extra free rnk-02Extra free srp-02
