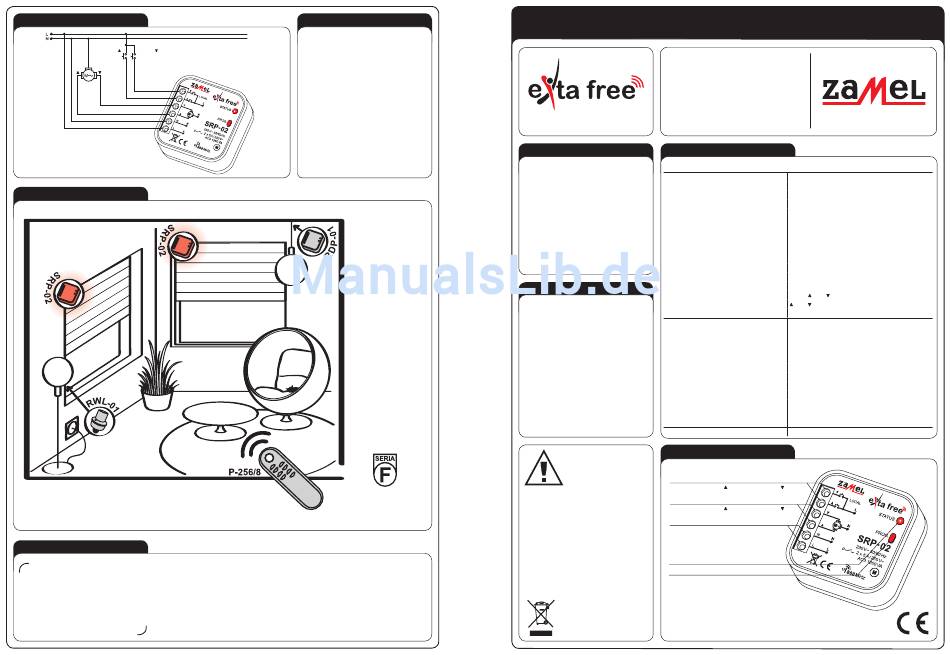

ZAMEL SRP-02 Bedienungsanleitung

ANSCHLUSS
LOKAL LOKAL
ANWENDUNG
GARANTIEKARTE
1. ZAMEL gewährt eine Gewährleistung von zwei Jahren für seine Produkte.
Für dieses Produkt gilt eine Garantie von 24 Monaten.
2. Folgendes wird von der ZAMEL-Gewährleistung nicht abgedeckt:
a) mechanische Defekte aufgrund von Transport, Laden/Entladen oder anderen Umständen;
b) Defekte aufgrund von fehlerhafter Installation oder fehlerhaftem Betrieb des ZAMEL-Produkts;
c) Defekte aufgrund von Veränderungen, die vom KÄUFER oder jedwedem Dritten an verkauften Produkten oder Ausrüstung, die
für die ordnungsgemäße Funktion der verkauften Produkte erforderlich sind, vorgenommen wurden;
d) Defekte aufgrund von höherer Gewalt oder zufälligen Ereignissen, für die ZAMEL nicht haftbar ist;
e) Spannungsversorgung (Batterien), die für das Gerät zum Zeitpunkt des Verkaufs bereitgestellt werden müssen (falls zutreffend).
3. Alle Ansprüche in Bezug auf die Gewährleistung müssen vom KUNDEN nach Entdeckung des Defekts in Schriftform an den
Händler übermittelt werden.
4. ZAMEL prüft die Ansprüche in Übereinstimmung mit den bestehenden gesetzlichen Bestimmungen.
5. ZAMEL erfüllt den Anspruch nach eigenem Ermessen z. B. durch Austausch des Produkts, Reparatur des Produkts oder
Rückerstattung.
Stempel und Unterschrift des Verkäufers,
6. Die Rechte des Käufers aufgrund der Abweichung der Waren von den vertraglich zugesicherten Eigenschaften werden durch
Verkaufsdatum
die Garantie nicht ausgeschlossen, beschränkt oder ausgesetzt.
MONTAGE
1. Trennen Sie die Spannungsversor-
gung über die Phasensicherung, den
Schutzschalter oder den Trennschal-
ter, so wie mit entsprechenden Schalt-
kreis verbunden.
2. Stellen Sie mittels spezieller Mes-
sausrüstung sicher, dass an den
Anschlusskabeln keine Spannung
mehr anliegt.
3. Verbinden Sie die Kabel gemäß
Anschlussdiagramm mit den
Anschlüssen.
4. Installieren Sie das Gerät SRP-02
im Anschlussdose.
5. Schalten Sie die Netzversorgung
wieder ein.
Rollladen-
Steuerungssystem
realisiert mittels
Rollladen-Controller
SRP-02. Es kann
ein Controller für
einen Rollladen
verwendet werden.
Jeder Controller wird
über eine Wireless-
Fernsteuerung
P-256/8 gesteuert. Die
Fernbedienung kann
auch den Funkdimmer
RDP-01 (anschalten/
ausschalten, Licht
heller/dimmen) und den
Funk-Lichtschalter
RWL-01 steuern.
Die ZAMEL-Geräte, die mit
diesem Zeichen versehen
sind, können beliebig mite-
inander verwendet werden.
FUNK-ROLLLADEN-CONTROLLER SRP-02
ZAMEL Sp. z o.o.
ul. Zielona 27, 43-200 Pszczyna, Polen
Tel. +48 (32) 210 46 65, Fax +48 (32) 210 80 04
www.zamel.com, E-Mail: export@zamel.pl
BESCHREIBUNG TECHNISCHE DATEN
Der Funk-Rollladen-Controller SRP-02
wird zur Steuerung von Rollladenantrieben
mit 230 V AC mit einem Begrenzungsschal-
ter verwendet. Das Gerät setzt lokale und
zentrale Steuerungsfunktionen für Rolllä-
den um und kann im Komfort-Modus ein-
gestellt werden. Die Komfort-Modi werden
zur Einstellung der Position (Höhe) der
Rollläden und zum Speichern der Höhe
verwendet. Der Zentral-Modus wird bei
einer vollständig geschlossenen oder ge-
öffneten Rollladen oder bei einer Gruppe
von Rollläden mit unterschiedlichen Höhen
verwendet.
Maximale Zeit für Rollladenbewegung: 120 s
EIGENSCHAFTEN Optische Anzeige für Senderbetrieb: LED rot
● Verwendung in kabelgebundener und
Netzanschlussklemmen Rollladenmotor:
kabelloser Steuerung von Antrieben
für Rollläden, Markisen und Toren
(Elektromotoren mit 230 V AC),
● kabelgebundene lokale
Steuerungseingänge,
● einfache Installation in Ø60 mm
Anschlussdose,
● geringer Stromverbrauch, Möglichkeit
des Dauerbetriebs,
● zwei Komfort-Modi - Speicher für
obere und untere Rollladenhöhe (z. B.
Rollladen offen auf halber Höhe),
● Möglichkeit zur Verwendung mit jedem
Rollladenschalter (der nicht in hinter-
leuchteten Elementen integriert ist).
AUSSEHEN
Das Gerät wurde für die Einpha-
sen-Installation entwickelt und
muss gemäß den im jeweiligen
Land geltenden Normen installiert
werden. Das Gerät muss in Über-
Lokale kabelgebundene Steuerungsanschlüsse
einstimmung mit den Angaben in-
(Aufwärtsbewegung , Abwärtsbewegung )
stalliert werden, die in dieser Be-
VORISCHT!
dienungsanleitung enthalten sind.
Klemmen Rollladenmotor
Installation, Anschluss und Steuerung müssen durch
qualifizierte Fachelektriker und in Übereinstimmung
(Aufwärtsbewegung , Abwärtsbewegung )
mit den Service-Handbuch und den Gerätefunktionen
erfolgen.
Eingangsversorgungsanschlüsse (L, N)
Beim Zerlegen des Gehäuses kann es zu einem elekt-
rischen Schock kommen und die Garantie erlischt. Vor
der Installation ist sicherzustellen, dass die Anschluss-
kabel spannungsfrei sind. Für die Installation des
Geräts ist ein Kreuzschlitz-Schraubendreher 3,5 mm
erforderlich. Unsachgemäßer Transport sowie un-
Optische Anzeige für Empfängerbetrieb:
sachgemäße Lagerung und Verwendung können zu
Fehlfunktionen führen. In den folgenden Fällen wird
Programmiertaste
von einer Installation des Geräts abgeraten: Falls
Geräteteile fehlen oder das Gerät beschädigt oder
verformt ist. Bei Fehlfunktionen des Geräts ist der
Hersteller zu kontaktieren.
Das Symbol steht für eine getrennte
Entsorgung von elektrischer und
elektronischer Ausrüstung. Es ist
verboten, die benutzte Ausrüstung
zusammen mit anderem Abfall zu
entsorgen.
BEDIENUNGSANLEITUNG
SRP-02
Eingangsanschlüsse (Versorgung): L, N
Nenneingangsspannung: 230 V AC
Eingangsspannungstoleranz: -15 ÷ +10 %
Nennfrequenz: 50 / 60 Hz
Nennleistungsaufnahme: 0,4 W (Standby-Modus) / 0,7 W (bei Bewegung des Rollladens)
Übertragung: Funkfrequenz 868,32 MHz
Verschlüsselungsrichtung: unidirektional
Verschlüsselung: Adressierung der Übertragung
Maximale Anzahl von Sendern: 32
Reichweite: bis zu 250 m im Freien
Zeiteinstellung Komfort-Modus: 1 ÷ 120 s (alle 0,1 s)
Lokale Steuerungsanschlüsse: LOKAL (auf), (ab)
(auf), (ab)
Relaiskontaktparameter: 2NO 5 A / 250 V AC AC1 1250 VA (Spannungskontakte)
Anzahl der Anschlussklemmen: 6
Querschnitt der Anschlusskabel: 0,2 ÷ 2,50 mm
2
Umgebungstemperaturbereich: -10 ÷ +55 o C
Betriebsposition: frei
Gehäusebefestigung: Installationsdose Ø60 mm
Gehäuse-Schutzart: IP20 (EN 60529)
Schutzklasse: II
Überspannungskategorie: II
Verschmutzungsgrad: 2
Stoßspannung: 1 kV (EN 61000-4-5)
Abmessungen: 47,5 x 47,5 x 20 mm
Gewicht: 0,039 kg
Referenznorm: EN 60669, EN 60950, EN 61000
