EINLEITUNG
Vielen Dank für den Kauf des INTELLINET NETWORK SOLUTIONS
Die USB- und PS/2-Schnittstelle sowohl auf Konsolen- als auch auf PC-Seite macht diesen Switch besonders nützlich in einer Umgebung
mit gemischter Ausstattung; z. B. ältere Computer mit PS/2- und neuere Modelle mit USB-Ports. Durch die Möglichkeit mehrere PS/2-
oder USB-Computer von einer einzelnen Konsole aus zu steuern, können Sie außerdem folgende Features nutzen::
• Pop-up On-Screen-Display (OSD) Menü
• Computerauswahl und Betrieb über Knöpfen
an der Vorderseite und über das OSD Menü
• Nummern und LED Anzeige für einfache
Übersicht
Lieferumfang
• 19" KVM Umschalter: 8 Ports, Modell 506441 oder 16 Ports, Modell 506496
• 19"-Haltewinkel
• 4-in-1-Anschlusskabel: 8 bei Modell 506441 oder 16 bei Modell 506496
• Handbuch
INSTALLATION

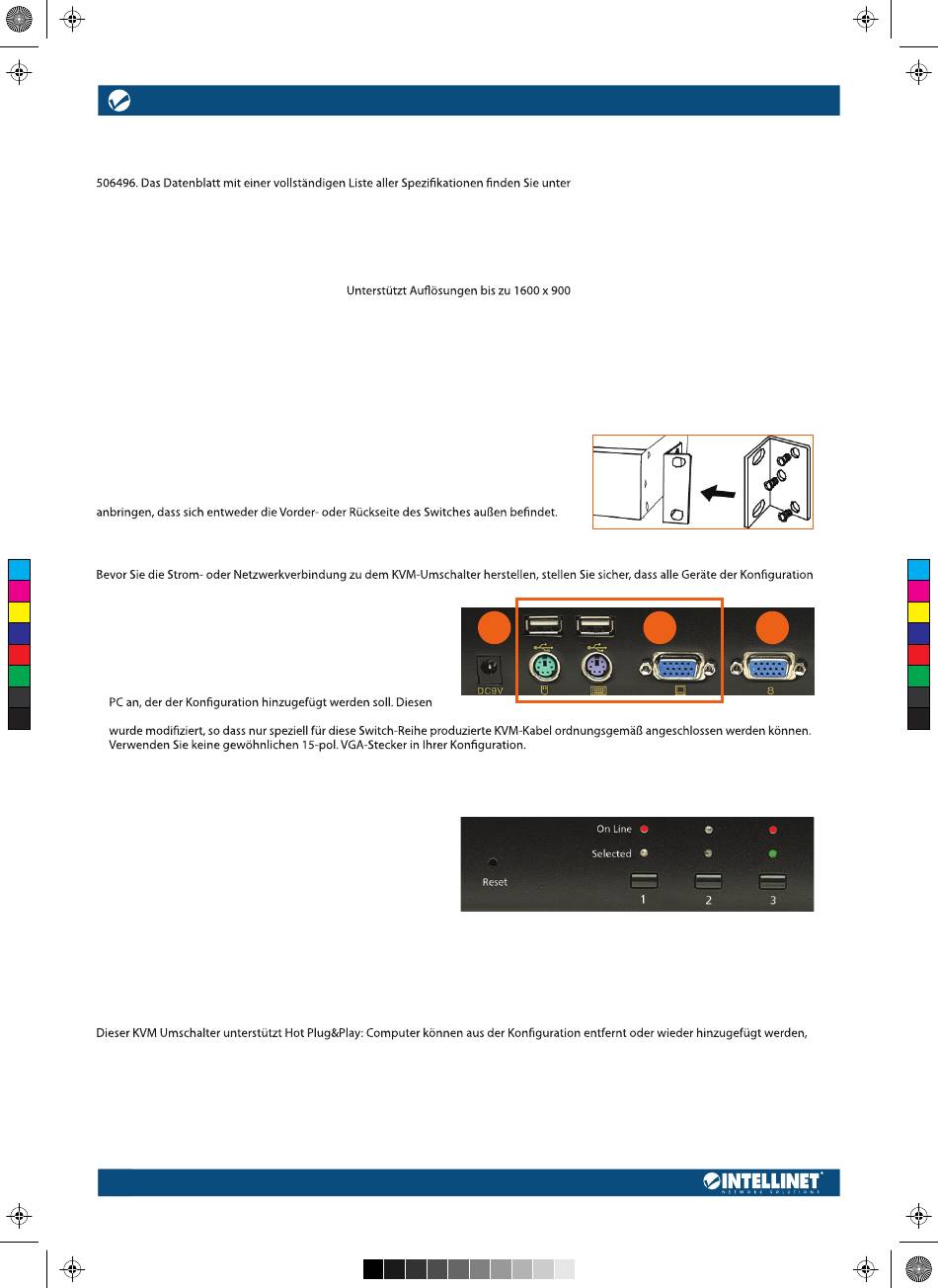

Rack-Montage
Um den KVM-Umschalter in einem Standard-19"-Rack zu installieren, schrauben Sie einfach
die beiden Haltewinkel an den Seiten des Switches an (Schrauben und Haltewinkel im
Lieferumfang). HINWEIS: Zwei Sets vorgebohrter Löcher lassen Sie die Haltewinkel so
Befestigen Sie dann die beiden Haltewinkel am Rack.
Anschlüsse auf der Rückseite
C
ausgeschaltet und geerdet sind.
M
1. Schließen Sie USB- oder PS/2-Tastatur und Maus sowie Monitor
Y an die entsprechenden Anschlüsse der Konsole auf der Rückseite
an (siehe Markierung auf rechter Abbildung).
CM
2. Schließen Sie den HD15-Stecker von einem der beiliegenden
MY 4-in-1-Anschlusskabel an einen der PC-Ports, rechts auf der
Rückseite des Switches an, dann schließen Sie die drei Tastatur-/
CY
Maus-/Monitoranschlüsse am anderen Ende des Kabels an einen
CMY
Schritt können Sie beliebig entsprechend der Portanzahl wiederholen (8 oder 16 max.). HINWEIS: Die Form dieser HD15-Anschlüsse
K
3. Schließen Sie das beiliegende Netzteil an die DC9V-Buchse und eine Steckdose an, dann schalten Sie die Computer ein.
Steuerung und Anzeigen auf der Vorderseite
Die Port-LEDs (1-3 als Beispiel auf Abbildung rechts) zeigen den Status der Ports, der entweder durch die entsprechenden Tasten unterhalb
der LEDs oder durch das On-Screen-Display (OSD).
• Die "On Line"-LEDs zeigen durch rotes Leuchten an, dass der
Computer an dem entsprechenden Port eingeschaltet ist.
• Die "Selected"-LEDs zeigen durch grünes Leuchten an, dass der
Computer an dem entsprechenden Port aktuell ausgewählt ist
und von der Konsole gesteuert wird.
• Mit den Port-Auswahltasten wählen Sie den PC an dem
entsprechenden Port aus.
• Der Reset-Knopf kann (mit einer Büroklammer oder ähnlichem) gedrückt werden, um den Switch zurückzusetzen, falls er nicht mehr
reagiert.

BETRIEB

Hot Plugging
indem Sie einfach ihre Kabel vom Port trennen bzw. wieder anschließen — all das ohne den Switch auszuschalten. Der Computer muss
allerdings an denselben Port wie zuvor angeschlossen werden, damit dies einwandfrei funktioniert. HINWEIS: Die Konsole unterstützt
kein Hot-Plugging von Tastatur oder Maus mit PS/2-Anschluss.
2 4
4
DEUTSCH
DEUTSCH
4 10/2/18 11:40 AM
8-Port 19" KVM Umschalters, Modell 506441 oder des 16-Port-Modells
™
• Hot Plug and Play: KVM muß bei Anschließen
und Trennen von PCs nicht abgeschaltet
werden
•
• Auto-Scan Periode via OSD programmierbar
3
KVM Umschalter • Handbuch
www.intellinet-network.com.
• Unterstützt Microsoft und Logitech
kompatible standard 5-Tasten Mäuse
• Passwortschutz
• Auto-logout Timout
1
Rückseite
8-Port -Modell
2
