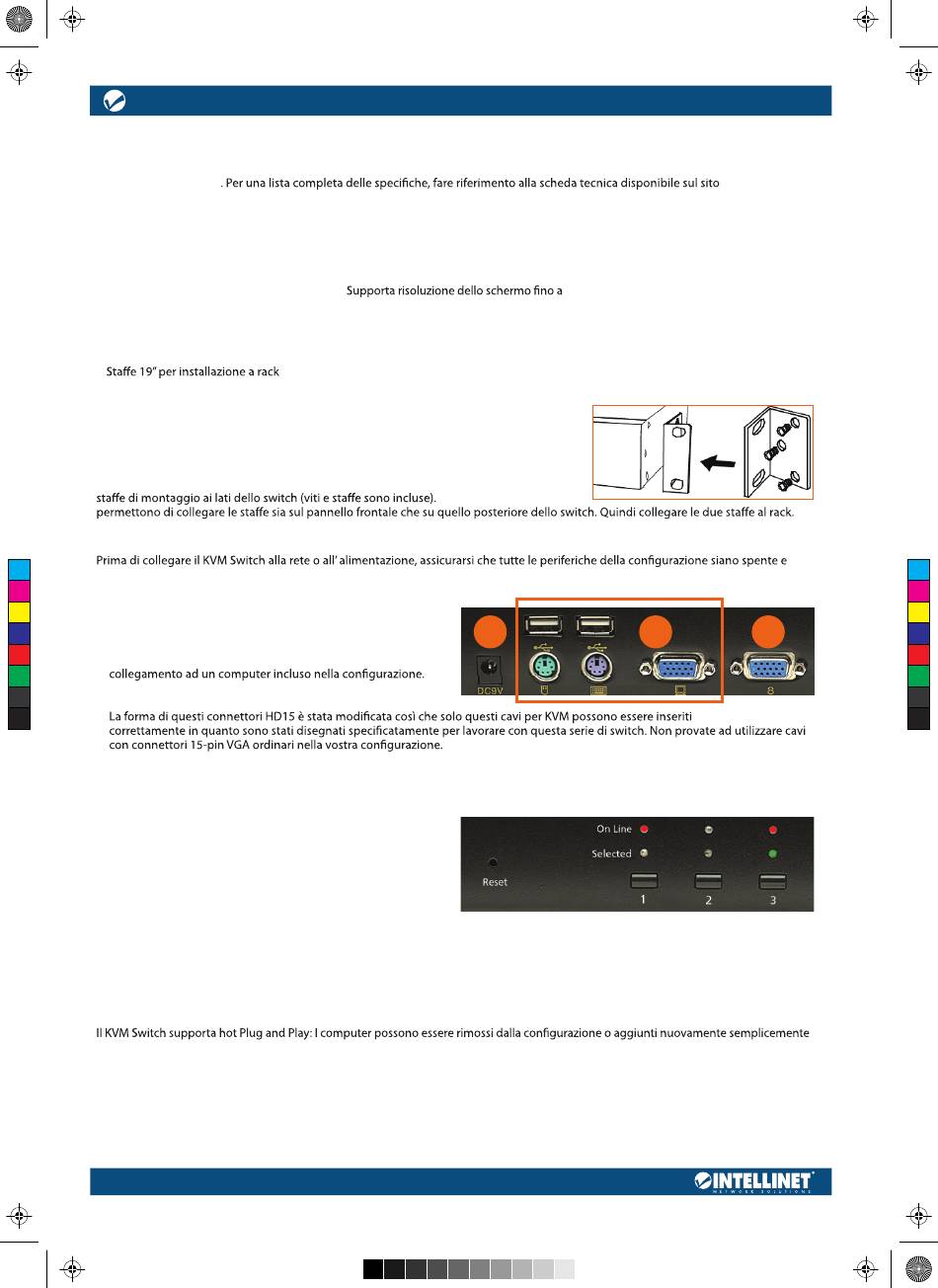

INTRODUZIONE
Grazie per aver scelto il KVM Switch 8 Porte installabile a rack, Modello 506441 o 16 Porte installabile a rack , Modello 506496 INTELLINET
NETWORK SOLUTIONS
network.com.
L'interfaccia standard USB e PS/2 presenti sia sul lato console che su quello PC rende questo switch specialmente utile in situazioni con
apparati misti; per esempio., vecchi computer con connessioni PS/2 e i più recenti modelli caratterizzati da porte USB. Con la possibilità
di gestire e controllare multipli computer PS/2 o USB da una singola console, potrete anche trarre vantaggio dalle seguenti caratteristiche:
• Pop-up on-screen display (OSD) menu
• Selezione e operazione del computer tramite
tasti sul pannello frontale e menu OSD
• Hot Plug and Play: non è necessario spegnere
il KVM switch per collegare o rimuovere dei PC
Contenuto della confezione
• KVM Switch: 8-Porte, Modello 506441 o 16-Porte, Modello 506496
•
• Cavi di collegamento 4-in-1: 8 per il Modello 506441 o 16 per il Modello 506496
• Manuale d'istruzione

INSTALLAZIONE

Montaggio a rack
Per installare il KVM Switch in una unità rack standard 19", semplicemente avvitare le due
Connessioni del pannello posteriore
C
correttamente messe a terra.
1. Collegare tastiera e mouse USB o PS/2 e il monitor del vostro computer di commando (console) ai plug corrispondenti nella sezione
M
console del pannello posteriore dello switch (evidenziato a destra).
Y 2. Collegare il connettore HD15 presente su uno dei cavi di
collegamento 4-in-1 incluso alle porte PC nella parte destra della
CM
sezione console nel retro dello switch, quindi collegare i connettori
MY di tastiera/mouse e monitor sull'altra parte terminale del cavo di
CY
Ripetere l'operazione per tutti i computer che si desidera e
CMY comunque per quanti permessi dallo switch (8 o 16 totali). NOTA:
K
3. Collegare l'alimentatore incluso alla presa DC9V, quindi collegarlo alla presa di corrente AC e accendere i computer.
Controlli sul pannello frontale e indicatori
I LED della porta (1-3 sono mostrate a sinistra per vostro riferimento) indicano lo stato delle porte, essendo quest'ultimo determinato
dall'uso sia dei tasti corrispondenti sullo switch — sotto i LED — sia
dall' On-Screen Dispaly (OSD).
• I led On Line si illuminano di rosso per indicare che il computer
connesso alla corrispondente porta è accesso.
• I led Selected si illuminano di verde per indicare che il computer
collegato alla corrispondente porta è quello correntemente
selezionato e controllato dalla console.
• I tasti Port Selection possono essere premuti per selezionare e controllare il computer connesso alla corrispondente porta.
• Il tasto rientrante Reset può essere premuto (usando uno spillo o un simile oggetto appuntito) per resettare lo switch se questo non
risponde.

FUNZIONAMENTO

Hot Plugging
scollegando e quindi ricollegando i rispettivi cavi dalla porte dei PC — senza che sia necessario spegnere lo switch. Il computer, comunque,
deve essere ricollegato alla stessa porta di prima perché questa funzione lavori correttamente. NOTA: La sezione console non supporta
la rimozione e connessione a caldo di mouse o tastiera PS/2.
12 ITALIANO
12 10/2/18
™
• Display numerico e indicatori LED un
monitoraggio semplice delle porte
•
1600 x 900
• Supporta standard modelli di mouse standard
11:40 AM
KVM Switch installabile a rack • Manuale d'istruzione
NOTA: Due set di fori
3
www.intellinet-
5 tasti Microsoft e Logitech e compatibili
• Periodo di Auto-Scan programmabile tramite
opzioni menu OSD
• Protezione tramite password
• Supporta Auto-logout timeout
1
Panello posteriore
2
con 8 porte
