- Seite 1 Gefrierschrank GS5114-030 F weiss Gebrauchsanweisung...
-
Seite 2: Einleitung
Einleitung Vor Inbetriebnahme des Gerätes unbedingt die Gebrauchsanweisung aufmerksam durchlesen. Die Gebrauchsanweisung enthält wichtige Sicherheitshinweise für die Installation, den Betrieb und den Unterhalt des Gerätes. Korrektes Bedienen trägt wesentlich zur effizienten Energienutzung bei und minimiert den Energieverbrauch im Betrieb. Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder. -
Seite 3: Gerät Kennenlernen

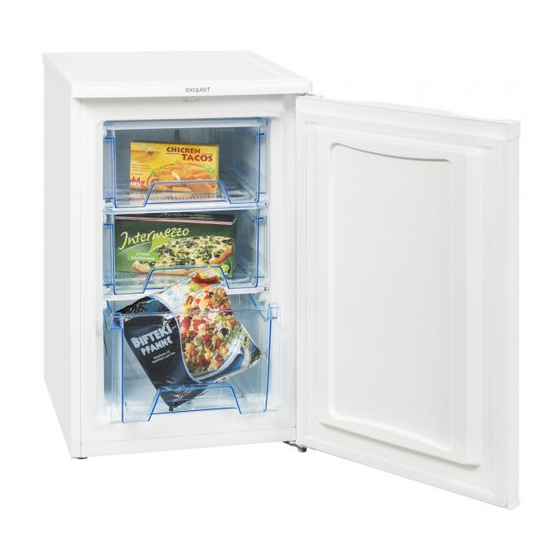

Gerät kennenlernen Lieferumfang Gerät Gefrierschubladen Gebrauchsanweisung Servicekarte Bezeichnung 1) Temperaturregler 2) Gefrierschubladen 3) verstellbare Standfüße 4) Gerätetür Temperaturregler ● = AUS Stufe 1 – 4 Seite 3 von 28... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Zu Ihrer Sicherheit ..............5 1.1 Bestimmungsgemäße Verwendung ..........6 1.2 Fehlgebrauch ................6 1.3 Sicherheit zu bestimmten Personengruppen ....... 7 1.4 Restgefahren ................8 1.5 Gefahren durch Kältemittel ............9 Aufstellen und Anschließen ............. 10 2.1 Türanschlag wechseln ............10 2.2 Gerät aufstellen .............. -
Seite 5: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit 1 Zu Ihrer Sicherheit Für eine sichere und sachgerechte Anwendung die Gebrauchsanweisung und weitere produktbegleitende Unterlagen sorgfältig lesen und für spätere Verwendung aufbewahren. Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen. -
Seite 6: Bestimmungsgemäße Verwendung
Zu Ihrer Sicherheit 1.1 Bestimmungsgemäße Verwendung Gerät ist für die Verwendung im privaten Gebrauch/Haushalt bestimmt. Es eignet sich zum Gefrieren von Lebensmitteln. • Gerät nicht für andere Zwecke als zum Gefrieren von Lebensmitteln benutzen. Der Hersteller übernimmt keine Haftung für eventuelle Schäden. •... -
Seite 7: Sicherheit Zu Bestimmten Personengruppen
Zu Ihrer Sicherheit 1.3 Sicherheit zu bestimmten Personengruppen Das Gerät dürfen Kinder ab 8 Jahren sowie Personen, deren physische, sensorische oder mentale Fähigkeiten beeinträchtigt sind, oder die einen Mangel an Erfahrung und/oder Wissen vorweisen, bedienen. Jedoch muss man sie dabei beaufsichtigen oder bezüglich des sicheren Gebrauchs des Geräts unterweisen und sie müssen die möglichen Gefahren verstehen. -
Seite 8: Restgefahren
Zu Ihrer Sicherheit 1.4 Restgefahren STROMSCHLAGGEFAHR! • Den Netzstecker am Netzkabel beim Einstecken und Herausziehen nie mit feuchten oder nassen Händen anfassen. • Das Gerät nur nach Angaben der Gebrauchsanweisung montieren und anschließen. • Im Notfall sofort den aus der Steckdose ziehen. •... -
Seite 9: Gefahren Durch Kältemittel
Zu Ihrer Sicherheit 1.5 Gefahren durch Kältemittel GESUNDHEITSGEFAHR! Ist der Kältekreislauf beschädigt, tritt das Kältemittel Isobutan R600a aus. Das Kältemittel ist bei Kontakt mit den Augen und beim Einatmen gesundheitsschädlich. ENTZÜNDLICHES GAS! EXPLOSIONS- UND BRANDGEFAHR! Im Kältemittel-Kreislauf des Gerätes befindet sich das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, das brennbar ist. -
Seite 10: Aufstellen Und Anschließen
Aufstellen und Anschließen 2 Aufstellen und Anschließen Vor dem Aufstellen und Anschließen des Geräts sicherstellen, dass • das Gerät vom Stromnetz getrennt ist (s. Kapitel Restgefahren). • die Aufstellbedingungen erfüllt sind (s. Kapitel Mindestabstände). Gerät auspacken Die Verpackung muss unbeschädigt sein. Das Gerät auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall anschließen. - Seite 11 Aufstellen und Anschließen Für den Türanschlagwechsel benötigte Werkzeuge: Werkzeug Bezeichnung Kreuzschlitz-Schraubendreher Schraubendreher, flach Rollgabelschlüssel (Engländer) Türanschlag wechseln Bild Schrittfolge 1. Beide Schrauben hinten von der Abdeckplatte abschrauben. 2. Abdeckplatte und Temperaturregler abnehmen und vorsichtig zur Seite stellen. 3. Oberes Scharnier abschrauben. 4.
- Seite 12 Aufstellen und Anschließen 9. Stift vom unteren Scharnier lösen, das Scharnier um 180° drehen und Stift wieder einstecken. 10. Unteres Scharnier mit zwei Schrauben anschrauben. 11. Beide verstellbaren Füße eindrehen. 12. Gerät senkrecht stellen. 13. Gerätetür auf den Stift des unteren Scharniers setzen und vorsichtig schließen.
-
Seite 13: Gerät Aufstellen
Aufstellen und Anschließen 2.2 Gerät aufstellen Das Gerät • entsprechend den vorgeschriebenen Mindestabständen aufstellen. • in einem gut belüfteten und trockenen Raum aufstellen, dessen Umgebungstemperatur der Klimaklasse entspricht, für die das Gerät ausgelegt ist. SACHSCHADEN! Das Gerät nach dem Transport für 12 Stunden stehen lassen, damit sich das Kältemittel im Kompressor sammeln kann. -
Seite 14: Gerätemaße In Mm Und Grad
Aufstellen und Anschließen Gerätemaße in mm und Grad 135° ➢ Nichtbeachten der Mindestabstände erhöht den Stromverbrauch. ➢ Wenn die gestaute Wärme ums Gerät nicht ableiten kann, ist die Funktion des Gerätes beeinträchtigt. ➢ Zur Erreichung der angegebenen Energieklasse die oben genannten Abstände einhalten. -
Seite 15: Inbetriebnahme
Inbetriebnahme 3 Inbetriebnahme Das Gerät sowie die Teile der Innenausstattung vor Inbetriebnahme gründlich reinigen (s. Kapitel 4 „Wartung und Pflege“). • Die Temperaturstufe je nach Umgebungstemperatur (Aufstellort), bei Änderung der Bestückung oder bei häufigem Öffnen der Gerätetür anpassen. • Bei sehr hohen sommerlichen Temperaturen den Temperaturregler auf eine höhere Stufe stellen, um die gewünschte Kühltemperatur zu halten. -
Seite 16: Lebensmittel Richtig Lagern
Inbetriebnahme 3.2 Lebensmittel richtig lagern Der Gefrierraum eignet sich für die Langzeitlagerung von Tiefkühlware und zum Einfrieren von frischen Lebensmitteln. GESUNDHEITSGEFAHR! Ist das Gerät abgeschaltet oder ist der Strom ausgefallen, sind die Lebensmittel nicht ausreichend gekühlt. Eingelagerte Lebensmittel können an- oder auftauen und verderben. - Seite 17 Inbetriebnahme ➢ Sind Gerätetüren längere Zeit offen, führt dies zu einer erheblichen Temperaturerhöhung in den Fächern des Gerätes. Eingelagerte Lebensmittel können dadurch schneller verderben. ➢ Gefrierschubladen sind aus Sicherheitsgründen mit einer Stoppeinrichtung versehen. Sie können sie jedoch ganz entnehmen, indem Sie sie hochziehen und dann herausnehmen. Das Einsetzen erfolgt in umgekehrter Reihenfolge.
-
Seite 18: Übersicht Lagerempfehlungen Gefrierraum
Inbetriebnahme 3.3 Übersicht Lagerempfehlungen Gefrierraum ❶ Eis, gefrorene Früchte sowie gefrorene Backwaren, in der oberen Schublade platzieren. In dieser Schublade ist die Temperatur am höchsten (wärmsten). ❷ Gefrorenes Gemüse in der mittleren Schublade platzieren. ❸ Frische sowie gefrorene Lebensmittel (z.B. Fleisch oder Fisch) in der unteren Schublade platzieren. -
Seite 19: Eiswürfel Herstellen
Inbetriebnahme 3.3.1 Eiswürfel herstellen Eiswürfelschale (nicht im Lieferumfang enthalten) zu drei Vierteln mit Wasser füllen und waagerecht auf den Boden des Gefrierabteils stellen. Festgefrorene Eiswürfelschale nur mit einem stumpfen Gegenstand lösen (z.B. Löffelstiel). Fertige Eiswürfel lösen sich leichter, wenn die Eiswürfelschale für kurze Zeit unter fließendes Wasser gehalten wird. 3.3.2 Energie sparen •... -
Seite 20: Wartung Und Pflege
Wartung und Pflege 4 Wartung und Pflege Aus hygienischen Gründen das Gerät außen und innen, einschließlich Türdichtung und Innenausstattung, regelmäßig reinigen. Vor allen wartungs- und Pflegetätigkeiten sicherstellen, dass das Gerät vom Stromnetz getrennt ist (s. Sicherheitskapitel → Stromschlag). VERLETZUNGSGEFAHR! • Keine elektrischen Heizgeräte, offene Flammen, Messer o.ä. -
Seite 21: Gerätetürdichtung Reinigen / Wechseln
Wartung und Pflege 4.2 Gerätetürdichtung reinigen / wechseln Luftdichtheit der Dichtungen von Tür oder Deckel prüfen 1. Ein ausreichend langen Papierstreifen von 50 mm Breite und 0,08 mm -Dicke an verschiedenen Stellen des Gerätes einklemmen. Lässt sich das Papier mit einem leichten Widerstand →... -
Seite 22: Abtauen
Wartung und Pflege 4.3 Abtauen Manuelles Abtauen im Gefrierraum Im Gefrierraum kann sich nach längerem Gebrauch eine Reif- bzw. Eisschicht bilden. Erreicht diese Eisschicht eine Dicke von 6 – 8 mm, den Gefrierraum abtauen und reinigen. Eine zu starke Reif- bzw. Eisschicht erhöht den Energieverbrauch. Vor dem Abtauen den Temperaturregler auf die höchste Einstellung stellen;... -
Seite 23: Betriebsgeräusche / Fehler Beheben
Betriebsgeräusche / Fehler beheben 5 Betriebsgeräusche / Fehler beheben Reparaturen an elektrischen Geräten ausschließlich vom Kundendienst ausführen lassen (s. Kapitel “Kundendienst“). Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer herbeiführen. Bei einer nicht fachgerecht durchgeführten Reparatur erlischt der Garantieanspruch. Betriebsgeräusche GERÄUSCHE GERÄUSCHART... -
Seite 24: Fehler Beheben
Betriebsgeräusche / Fehler beheben Fehler beheben STÖRUNG MÖGLICHE URSACHEN MASSNAHMEN Kühlgruppe läuft zu Gerätetür wird zu oft geöffnet. Nicht unnötig die Gerätetür häufig an und zu öffnen. lange. Luftzirkulation um das Gerät ist Die Umgebung des Gerätes behindert. freilassen. Gerät gefriert nicht Gerät ist ausgeschaltet oder Stromversorgung und richtig. -
Seite 25: Ersatzteile / Kundenservice
Ersatzteile / Kundenservice 6 Ersatzteile / Kundenservice Folgende Ersatzeile sind beim oben genannten Kundendienst erhältlich (Abhängig vom Gerät): Thermostate, Temperatursensoren, Leiterplatten und Lichtquellen; Türgriffe, Türscharniere, Einlegeböden und Einschübe Die Ersatzteile sind 7 Jahre nach dem Inverkehrbringen des letzten Exemplars eines Modells erhältlich. -
Seite 26: Garantiebedingungen
Garantiebedingungen 7 Garantiebedingungen Als Käufer eines Exquisit-Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während der ersten 6 Monate beseitigt der Kundendienst Mängel am Gerät unentgeltlich. -
Seite 27: Entsorgung
Entsorgung 8 Entsorgung Verpackung entsorgen Die Verpackung sortenrein entsorgen. Pappe und Karton zum Altpapier und Folien in die Wertstoffsammlung geben. Altgerät entsorgen Das Gerät ist mit dem hier abgebildeten Symbol gekennzeichnet, lt. Vorgabe der Europäischen Entsorgungsvorschrift 2012 / 19 / EU. Die Richtlinie trägt zur ordentlichen Entsorgung des Gerätes und zur Rückgewinnung von Sekundärrohstoffen bei. - Seite 28 GGV HANDELSGES. MBH & CO. KG AUGUST-THYSSEN-STR. 8 D-41564 KAARST GERMANY GS5114-030F_E0-0_2020-10 www.exquisit.de...
