TLC Linea 33 Montageanleitung Seite 2

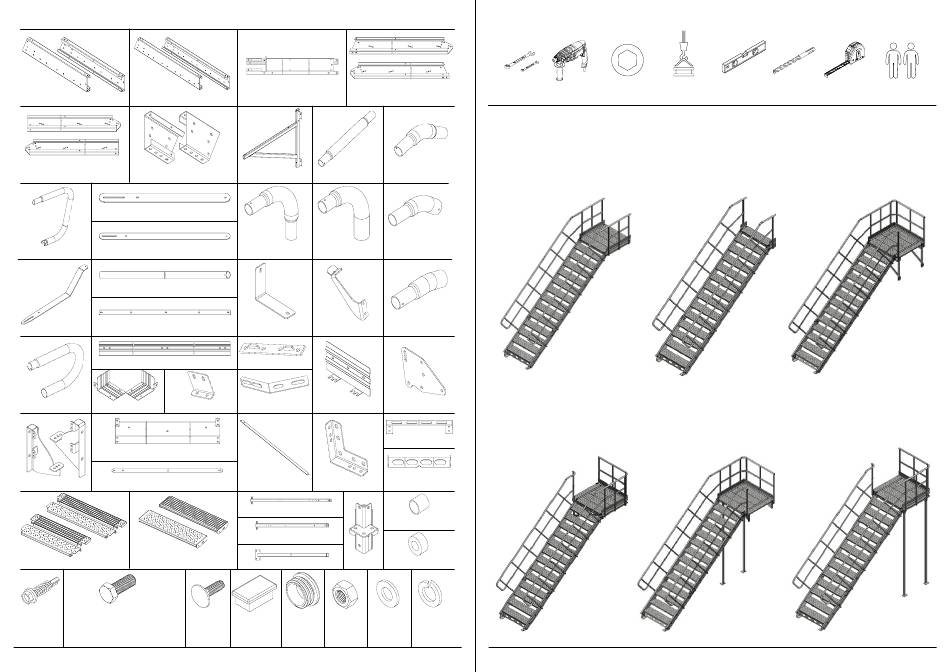

KOMPONENTLISTA / LIST OF COMPONENTS / STÜCKLISTE / WYKAZ CZĘŚCI
B01, B02
B03, B04
B31-B38,
B49, B50
B41-B48
H04
H03 H05
H11 - H21, H32 - H34, H46 - H47
H09 H22 - H31, H35 - H44
K01-K09
H50 K11, K12
L18-L22
L05, L17 L24-L29
PO1, PO3, PO4, PO5
S-SOZ/S-PR/PO2/PO6
WK4,8X16
M12x90 M12x35 M8x80 MZ5x16
M12x80 M12x30 M8x45
M12x70 M8x25
linea
2
B05-B10
C01-C05 H01
H06 H07
H45 H48
L04
L01 L02 K07
L23 L25
R04
R05
S02-S06 S01
M-ZW-50x30 M-ZW-42,4 M12
M8
BEHÖVER MONTERING / NEEDED TO ASSEMBLY / FÜR DIE MONTAGE NOTWENDIG / POTRZEBNE DO MONTAŻU
19, 13
B12-B20,
B22-B30
P - Plan med avstigning rakt fram /
Landing with frontal exit /
Plattform mit direktem Abstieg /
H02 Podest z zejściem na wprost
H08
H49
PW - Plan med avstigning åt höger, med
konsoler / Landing with exit to the right, sup-
L16
ported by brackets / Plattform mit Abstieg
zur rechten Seite, gestützt durch Ausleger /
Podest z zejściem na prawy bok
podparty wspornikami
L06-L10
L11-L15
T01
T02
W12 WS12
W8 WS8
W5
8 13 mm
VARIANTER / VARIANTS / OPTIONEN / WARIANTY
BP - Utan plan / LW - Plan med avstigning åt vänster, med
Without landing / konsoler / Landing with exit to the left, sup-
Ohne Plattform / ported by brackets / Plattform mit Abstieg
Bez podestu zur linken Seite, gestützt durch Ausleger /
Podest z zejściem na lewy bok podparty
LS - Plan med avstigning åt vänster, med PS - Plan med avstigning åt höger, med
stödben / Landing with exit to the stödben / Landing with exit to the right, sup-
left, supported by posts / Plattform mit ported by posts / Plattform mit Abstieg zur
Abstieg zur linken Seite gestützt durch rechten Seite, gestützt durch Säulen / Podest
Säulen / Podest z zejściem na lewy bok z zejściem na prawy bok podparty słupami
podparty słupami
wspornikami
