BEDIENUNGSHANDBUCH
Linearmembranpumpe
OPERATION MANUAL
Linear Diaphragm Pump
Baureihen/Series:
LP-30A
LP-40A
LP-60H
LP-60HN
LP-70H
LP-30A
Vor Betriebnahme der Pumpe ist das Bedienungshandbuch vollinhaltlich
zu lesen, da wichtige sicherheitsrelevante Hinweise darin enthalten sind.
Before operating the pump please read this manual completely. Important
safety instructions are included.
Für weitere EU-Sprachversionen nehmen Sie bitte Kontakt mit Rietschle Thomas auf.
For other EU language versions please contact Rietschle Thomas.
LP-80H
LP-80HN
LP-100H
LP-120H
LP-80HN
LP-150H
LP-200H
LP-150H
Werbung
Kapitel
Inhaltsverzeichnis
Inhaltszusammenfassung für Thomas LP-40A

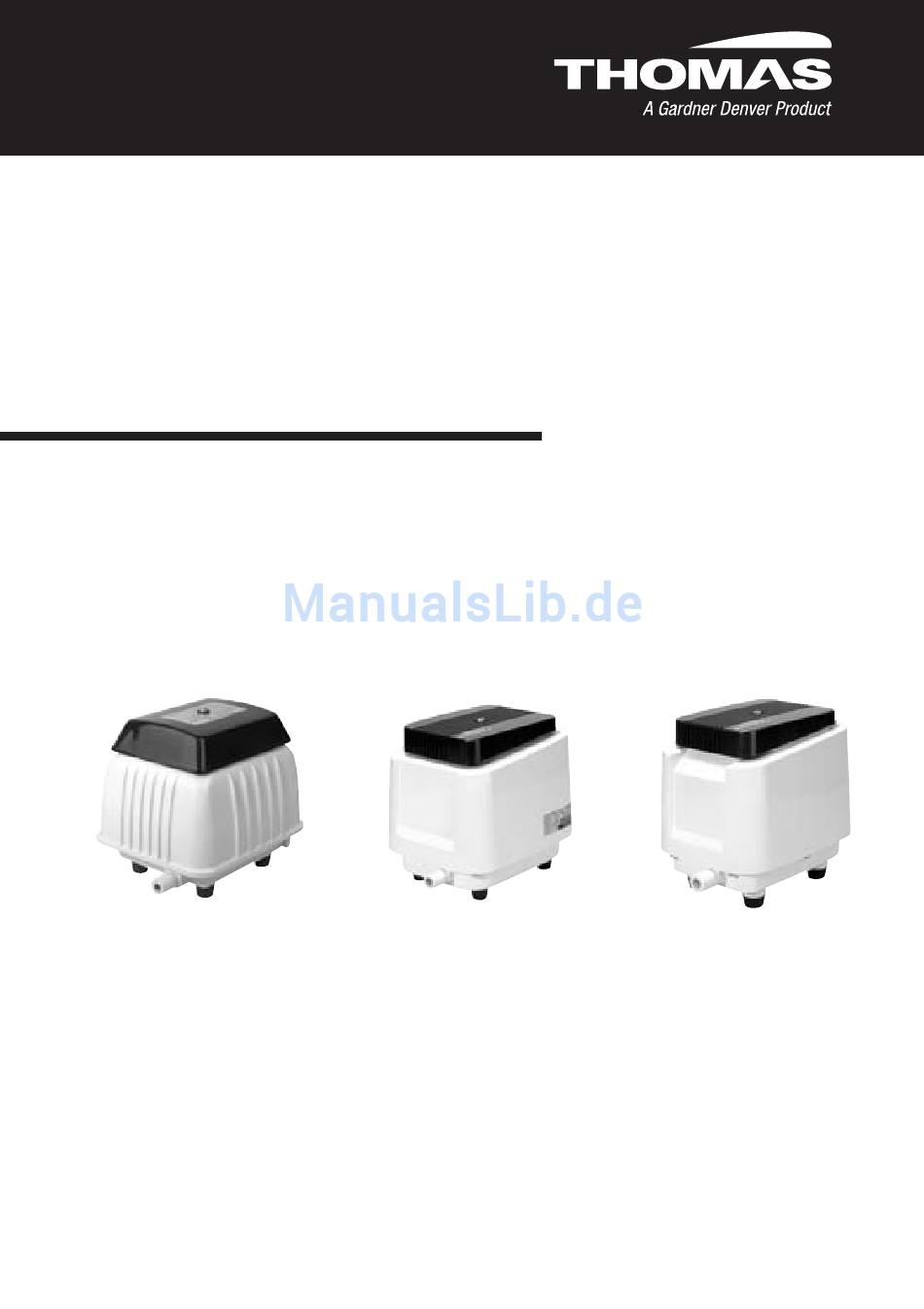

- Seite 1 Hinweise darin enthalten sind. Before operating the pump please read this manual completely. Important safety instructions are included. Für weitere EU-Sprachversionen nehmen Sie bitte Kontakt mit Rietschle Thomas auf. For other EU language versions please contact Rietschle Thomas.
-
Seite 2: Eg-Konformitätserklärung
Rietschle Thomas Memmingen GmbH Karatasstraße 4 87700 Memmingen EG Konformitätserklärung EC – Declaration of conformity im Sinne der unten beschriebenen EG-Richtlinien following the EC directives described below Hiermit erklären wir, dass die folgenden genannten Linearmembranpumpen Herewith we declare that the following linear diaphragm pumps... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis EG-Konformitätserklärung ......... . . 2 Allgemeine Hinweise . -
Seite 4: Allgemeine Hinweise
Bitte beachten Sie deshalb alle Hinweise und halten Sie die Bedienungsanleitung griffbereit! Die in dieser Dokumentation enthaltenen Informationen, sind Eigentum von Rietschle Thomas. Die Dokumentation darf ohne die schriftliche Zustimmung von Rietschle Thomas weder vollständig, noch auszugsweise, direkt oder indirekt Dritten zugänglich gemacht, veröffentlicht oder anderweitig verbreitet werden. -
Seite 5: Sicherheitshinweise
Sicherheistshinweise Verwendete Symbole Dieses Symbol kennzeichnet Gefahrenhinweise. Die Nichtbeachtung dieser Hinweise könnte das Gerät, Anlagen oder sogar Leben und Gesundheit von Personen gefährden. VORSICHT – hohe Spannung Dieses Symbol warnt vor lebensgefährlicher elektrischer Spannung. Arbeiten unter diesem Zeichen dürfen nur von Elektrofachkräften ausgeführt werden. -
Seite 6: Funktionsbeschreibung Der Pumpe
Ein Thermoschutzschalter in den Magnetspulen schützt im Störfall vor Überhitzung. (Siehe hierzu auch Kapitel Störungen) Integrierter Membran-Schutzschalter bei: LP-60H, LP-60HN, LP-70H, LP-80H, LP-80HN, LP-100H, LP-120H, LP-150H, LP-200H Integrierter Thermoschutzschalter bei: LP-30A, LP-40A, LP60HN, LP-70H, LP-80H, LP-80HN, LP-100H, LP-120H, LP-150H, LP-200H... -
Seite 7: Aufstellung
Aufstellung • Die Pumpe ist nur für den Betrieb in trockenen Räumen geeignet. • Der Aufstellort soll eben, leicht zugänglich und gut belüftet sein. • Halten Sie einen Abstand von min. 20 cm von Wänden und anderen Objekten ein. • Achten Sie auf einen sicheren Stand der Pumpe. Bei geeignetem rutschfestem Untergrund ist keine zusätzliche Fixierung notwendig. -
Seite 8: Während Des Betriebs Beachten
• Die Umgebungstemperatur darf min –10°C bis max 40°C betragen. • Die Luftfeuchtigkeit darf 90% nicht überschreiten. Wartungsintervalle Der Pumpenblockwechsel ist nur durch geschultes Wartungspersonal bzw. durch Einsenden an den Hersteller zulässig. LP-30A LP-40A Pumpenblockwechsel: max. 26.000 Betriebsstunden (Membran & Pumpenblock spätestens nach 48 Monaten sind eine Baueinheit) -
Seite 9: Darstellung Linear Membranpumpe
Nachfolgend ist der Typ LP-60HN dargestellt. Der Antrieb, d.h. Spule mit Eisenkern und Magnetträger, ist freiliegend wie bei den Typen LP-30A, LP-40A, LP-60H, und LP-70H. Im Gegensatz hierzu haben die Typen LP-80H, LP-80HN, LP-100H, LP-120H, LP-150H, LP-200H einen geschlossenen Antrieb. -
Seite 10: Störungen
Störungen Zum Beheben der Störungen ist die Pumpe vom Netz zu trennen. Störung Mögliche Ursache Behebung Keine oder zu gerin- Pumpe ist nicht an das Netzanschluss und Spannung ge Pumpenleistung. Stromnetz angeschlossen. prüfen. Elektrischer Defekt. Mit Messgerät elektrischen Durchgang der Pumpe prüfen. Filter ist verstopft. - Seite 11 Membran- Schutzschalter Netzstecker ziehen. wurde ausgelöst. Gehäuseoberteil abnehmen. Hierzu sind 4 aussenliegende Schrauben am Gehäuseunterteil zu lösen. • LP-60H Schutzschalter – wie in Bild 4 • LP-60HN dargestellt durch Umlegen der • LP-70H Metallbügel – zurücksetzen. Bei Membranriss, Pumpe zur Reparatur an den Hersteller einsenden.
- Seite 12 Membran-Schutzschalter Gehäuseoberteil abnehmen. wurde ausgelöst. Hierzu sind 4 aussendliegende Schrauben am Gehäuse-Unter- teil zu lösen. • LP-80H Ausgelösten Membran- • LP-80HN Schutzschalter (Bild 6) mit Hilfe • LP-100H eines Schraubenzieher zurück- • LP-120H drehen (Bild 7). Rückstellkappe kann hierbei nach links oder rechts ausge- Membranriss, lenkt sein.
- Seite 13 Membran- Schutzschalter Mit Hilfe eines wurde ausgelöst. Schraubenziehers Abdeckkappe wie in Bild 8 dargestellt lösen. Hebelarm des ausgelöster • LP-150H Membran-Schutzschalter (Bild • LP-200H 9) durch Abkippen des Bügel zurücksetzen bis Endposition (Bild 10) erreicht wird. Membranriss, Externe Erschütterung. Bild 8: Abdeckkappe zum Membran-Schutzschalter.
- Seite 14 Thermoschalter hat auf- Nach Abkühlungsphase läuft grund Übertemperatur Membranpumpe selbstständig ausgelöst. Innere Schläuche sind Pumpe öffnen und Schläuche defekt, abgesprungen oder anschließen bzw. ersetzen. nicht angeschlossen. Membranbruch oder Über- Pumpe öffnen und prüfen, ob hitzung der Pumpe. die Membranen und der Antrieb einwandfrei arbeiten.
-
Seite 15: Ersatzteilsets
Verpackungsinhalt RT-Artikel Nummer Filter + Dichtungs-Set 1 x Luftfiltereinlage 1 x Luftfilterdichtung • LP-30A 1 x Gehäuse- 700043 • LP-40A unterteildichtung 2 x L-Schlauchstücke 2 x Schellen Filter + Dichtungs-Set 1 x Luftfiltereinlage 1 x Luftfilterdichtung • LP-60H 1 x Gehäuse- 700044 •... - Seite 16 Filter-Set • LP-30A • LP-40A 5x Filtermatten 700168 • LP-60H 5x Filterdichtungen • LP-60HN • LP-70H Filter-Set 5x Filtermatten • LP-80H 5x Filterdichtungen • LP-80HN 700170 • LP-100H • LP-120H Filter-Set • LP-150H 5x Filtermatten 700171 • LP-200H 5x Filterdichtungen Luftstutzen-Set •...
