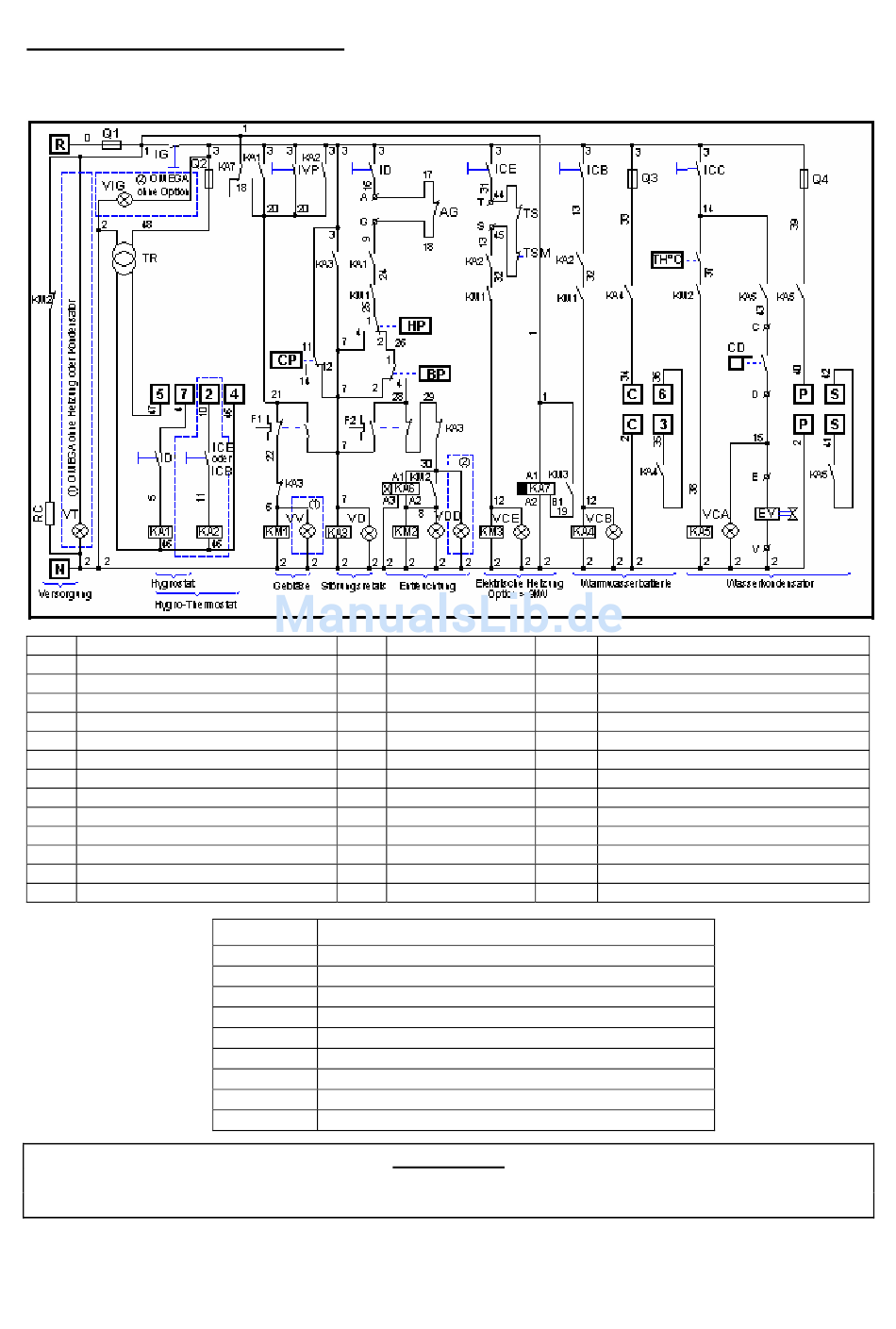

7.2 STEUERUNGSSCHALTPLAN
Omega 10-14-16 :
IG
Ein/Aus Schalter
AG
Frostschutzthermostat
BP
Niederdruckschalter
CD
Durchflußschalter
EV
Elektroventil
F1
Hilfsthermisches Kontact Gebläse
F2
Hilfsthermisches Kontact Kompressor
HP
Hochdruckschalter
ICB
Schalter Warwasserbatterie
ICC
Schalter Wasserkondensator
ICE
Schalter Elektrische Heizung
ID
Schalter Entfeuchtung
IVP
Schalter Gebläse
KA1
Relais
Die Beseitigung oder das in Nebenschluß Shalten eines der Sicherheits- bzw.
Fernsteuerngsorgane führt automatisch zur Ungültigkeit der GARANTIE
Zweck beständiger Verbesserung können unsere Produkte ohne vorherige Anzeige geändert werden. OMEGA 12/00
KA2
KA3
KA4
KA5
KA6
KA7
KM1 Leistungsschütz
KM2 Leistungsschütz
KM3 Leistungsschütz
Q1
Q2
Q3
Q4
TH
ANSCHLÜßE
N-R
Stromversorgung 230V-1N-50Hz
C-C
Stromversorgung 400V-3N-50 Hz
P-P
Versorgung selbsständige Pumpe
S-S
Anschluß Filtrationsuhr
5-7
Anschluß Hygrostat
5-2
Anschluß Thermostat
5-7-2-4
Anschluß Hygro-Thermostat
3-6
Servoanschluß Heizung für Anwendung mit Heizkessel PSA
5-4
Test Stromversorgung 12V-50Hz
Relais
TR
Relais
TS
Relais
TSM
Relais
VCA
Relais
VCB
Relais
VCE
VD
VDD
VDés
Sicherung
VIG
Sicherung
VV
Sicherung
VT
Sicherung
CP
Regelungsthermostat
WICHTIG !
12
Trafo 230V/12V
Sicherheitsthermostat (auto)
Sicherheitsthermostat (manu)
Kontrolllampe Kondensator
Kontrolllampe Heizung WWBatterie
Kontrolllampe Elektrische Heizung
Störungslampe
Entfeuchtungsbedarflampe
Entfeuchtungskontrolllampe
Ein/Aus Kontrolllampe
Gebläsekontrolllampe
Versorgungskontrolllampe
Phasendetektor
