• Wassereinlaß und –Auslaß nach der Maschinenbezettelung von einem Bypass auf die Filtrationsleitung (vor
der Wasseraufbereitung) anschließen.
• Den Anschluß der Filtrationsuhr von den im Schaltkasten eingebauten Klemmen S – S vorbereiten.
• Im Falle eines hydraulsichen Anschlußes mit einer von der Filtration unabhängigen Pumpe ist die 220V
Stromversorgung dieser Pumpe von den Klemmen P – P auf dem Klemmenkasten der CAE vorzusehen.
• Inbetriebsetzung: Die Ein/Aus Haupt- (IG) – Entfeuchtung (ID) und Kondensatorschalter (ICC) einschalten.
Den innerhalb der CAE montierten Thermostat bei einer Temperatur zwei Grad über der Temperatur des
Beckenraumes einstellen
• Die Taste SET des innerhalb der CAE befindlichen Thermostats drücken, damit die Solltemperatur erscheint,
dann diese Taste gedrückt halten und die Taste
(min. 25°C, max. 45°C). Dann die Taste auslösen.
• Darauf achten, daß die Filtrationpumpe sich in Betrieb setzt, wenn die Einstellung des Thermostats kleiner
wird.

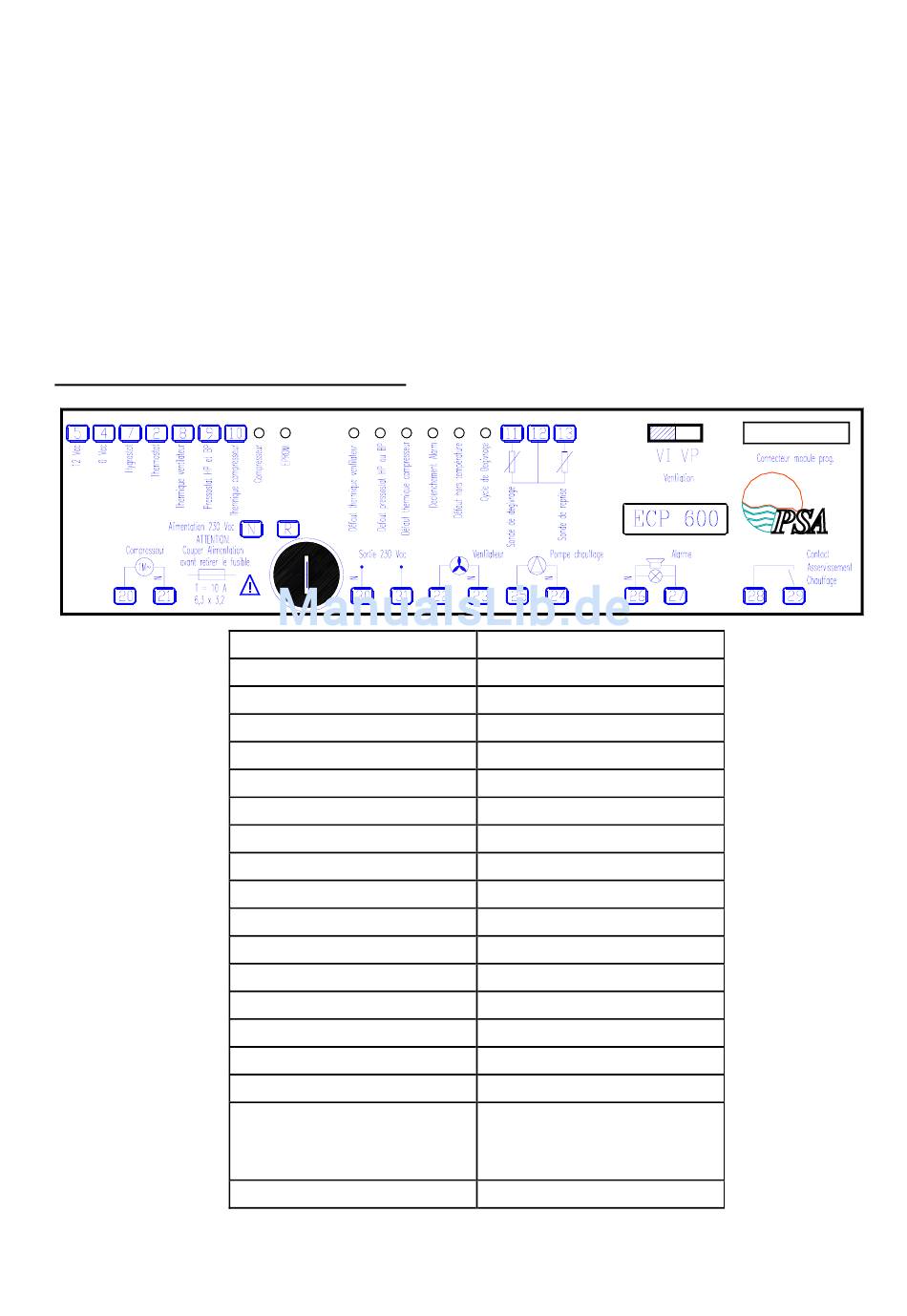

5.3 Beschreibung der ECP 600 Steuerung
12 Vac
0 Vac
Hygrostat
Thermostat
Thermique ventilateur
Pressostat HP et BP
Thermique compresseur
Sonde de dégivrage
Sonde de reprise
VI
VP
Connecteur module prog.
Contact asservissement chauffage
Alarme
Pompe chauffage
Ventilateur
Sortie 230Vac
Alimentation 230Vac. Attention!
Couper alimentation avant retirer
le fusible
Compresseur
drücken, um sie zu erhöhen, oder die Taste , um sie zu senken
12 V Wechselstrom 12 V
0 V Wechselstrom 0V
Hygrostat
Thermostat
Lüfterüberhitzungssicherheit
Hoch und Niederdruckschalter
Kompressorüberhitzungssicherheit
Enteisungsprobe
Regulierungsprobe
Unterbrochene Belüftung
Ständige Belüftung
Programmierungsanschluss
Heizungsabstandkontakt
Alarm
Heizungsumwältzpumpe
Lüfter
230 V Wechselstrom Auslaß
Versorgung 230 Vac. Achtung!
Die
Stromversorgung
Austauschen
der
ausschalten !
Kompressor
12
10.1
bevor
Sicherung
