Achtung!
Beim Anziehen oder Lösen von Schraubverbin-
dungen grundsätzlich passende Gabelschlüssel
(Maulschlüssel) verwenden (keine Rohrzangen,
Verlängerungen usw.).
Unsachgemäßer Einsatz und/oder ungeeignetes
Werkzeug kann zu Schäden führen (z. B. Gas-
oder Wasseraustritt)!
• Schrauben Sie die Überwurfschrauben erst locker von
Hand ein. Danach ziehen Sie die Schrauben kräftig an.
• Prüfen Sie nach der elektrischen Montage die
Verbindungsstellen am Magnetventil auf Gasdichtheit
4 Elektroinstallation
4.1 Elektroanschluss
Elektroanschluss (230 V AC, 50/60 Hz, 9,5 W)
200

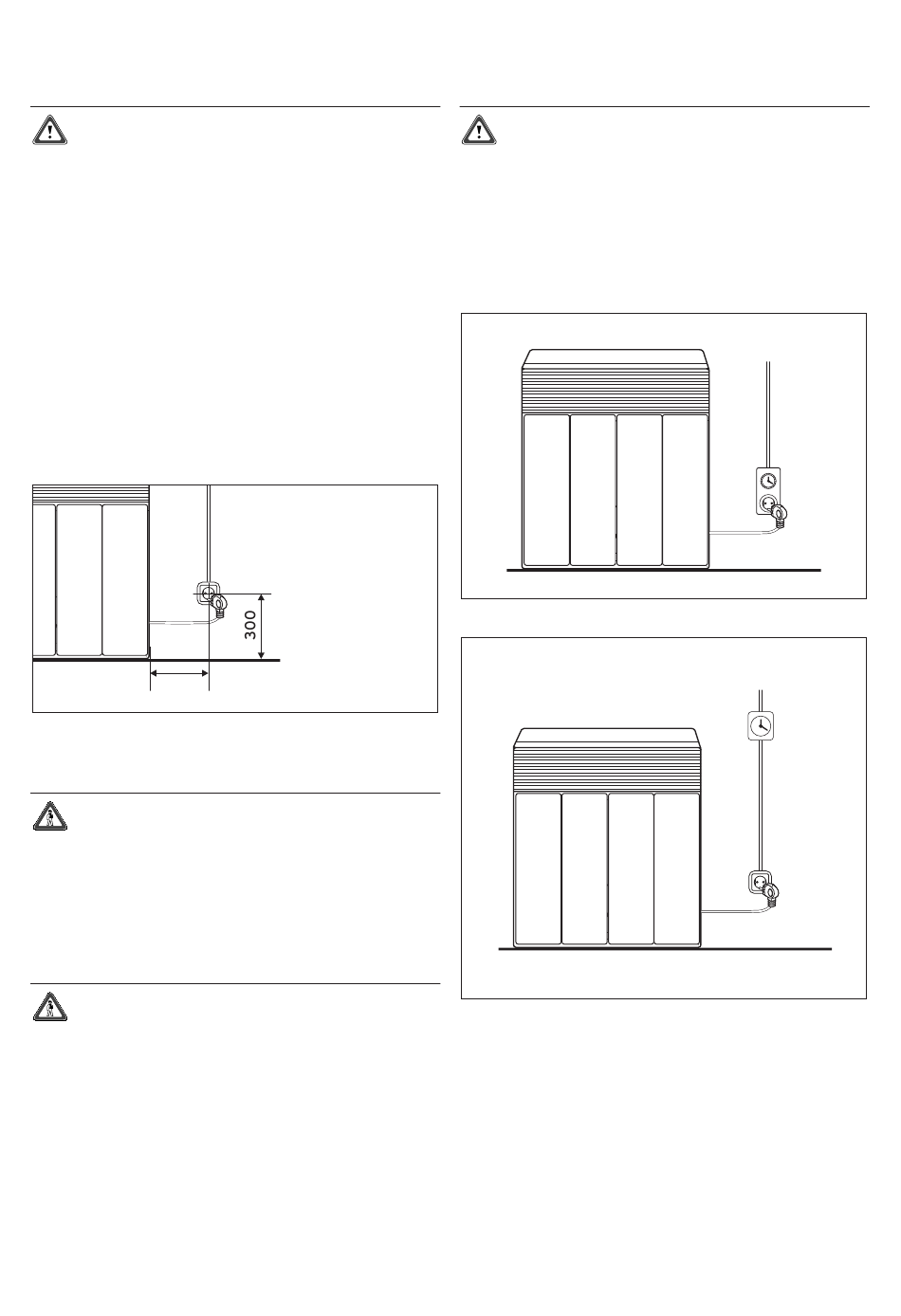

Abb. 4.1 Anschluss einer Schaltuhr oder eines Raum-
thermostaten
Gefahr!
Lebensgefahr durch Stromschlag!
Der Netzstecker darf nur an eine vorschrifts-
mäßig installierte Netzsteckdose angeschlossen
werden.
Andernfalls kann es zu Fehlfunktionen des
Geräts durch Kurzschluss kommen. Im ungüns-
tigsten Fall ist ein Stromschlag nicht auszu-
schließen.
Gefahr!
Lebensgefahr durch Stromschlag!
Die Netzsteckdose (Sicherung max. 16A) muss
leicht zugänglich sein, sie soll sich möglichst
rechts neben dem Gerät befinden. Halten Sie die
angegebenen Mindestabstände ein.
Bei geringeren Abständen kann die Steckdose
durch zu große Hitze beschädigt werden. Die
Gefahr eines Stromschlags bei Berührung der
beschädigten Steckdose ist nicht auszuschlie-
ßen.
Installationsanleitung Gas-Magnetventil / 835209_01
Achtung!
Das Netzanschlusskabel darf nicht mit heißen
Geräteteilen (z. B. Abgasrohr, Unterseite und
Rückseite des Wärmetauschers) in Berührung
kommen.
Andernfalls kann das Gerät beschädigt werden
oder es kann zu Fehlfunktionen kommen.
4.2 Anschlussschema Steuerung Gasmagnetventil
Abb. 4.2 Steuerung über eine Steckdosen-Zeitschaltuhr.
Abb. 4.3 Steuerung über eine zentrale Schaltuhr oder einen
Raumthermostat
Elektroinstallation 4
