2 Sicherheitshinweise/Vorschriften / 3 Montage
2 Sicherheitshinweise/Vorschriften
2.1 Sicherheitshinweise
Vor der Inbetriebnahme des Gerätes beachten Sie bitte
folgende Sicherheitshinweise.
Achtung!
Die Installation darf nur von einem Fachmann
(Vertragsinstallateur eines Gasversorgungs-
unternehmens) durchgeführt werden. Dieser
übernimmt dann die Verantwortung für die
ordnungsgemäße Installation und die Erst-
inbetriebnahme.
2.2 Vorschriften, Regeln, Richtlinien
Bei der Installation des Gasheizgerätes sind insbesonde-
re die folgenden Richtlinien zu beachten:
- DVGW-TRGI (Technische Regeln für Gas-Installationen)
in der aktuellen Fassung
- TRF (Technische Regeln Flüssiggas) in der aktuellen
Fassung
- die jeweilige Landesbauordnung
- die Feuerungsverordnung (FeuVO) des jeweiligen
Bundeslandes.
Gemäß der neuen FeuVO müssen Gasfeuerstätten oder
die Brennstoffleitungen unmittelbar vor diesen Gas-
feuerstätten mit einer Vorrichtung ausgerüstet sein, die
im Brandfall (Temperatur größer 100 °C) die weitere
Gaszufuhr selbsttätig absperrt (sog. „Thermische
Armaturen Sicherung").
Gefahr!
Lebensgefahr durch Stromschlag!
Der Netzstecker darf nur an eine vorschrifts-
mäßig installierte Netzsteckdose angeschlossen
werden.
Andernfalls kann es zu Fehlfunktionen des
Geräts durch Kurzschluss kommen. Im ungüns-
tigsten Fall ist ein Stromschlag nicht auszu-
schließen.
Achtung!
Das Netzanschlusskabel darf nicht mit heißen
Geräteteilen (z. B. Abgasrohr, Unterseite und
Rückseite des Wärmetauschers) in Berührung
kommen.
Andernfalls kann das Gerät beschädigt werden
oder es kann zu Fehlfunktionen kommen.
4
4
3 Montage
3.1 Montage des Magnetventils

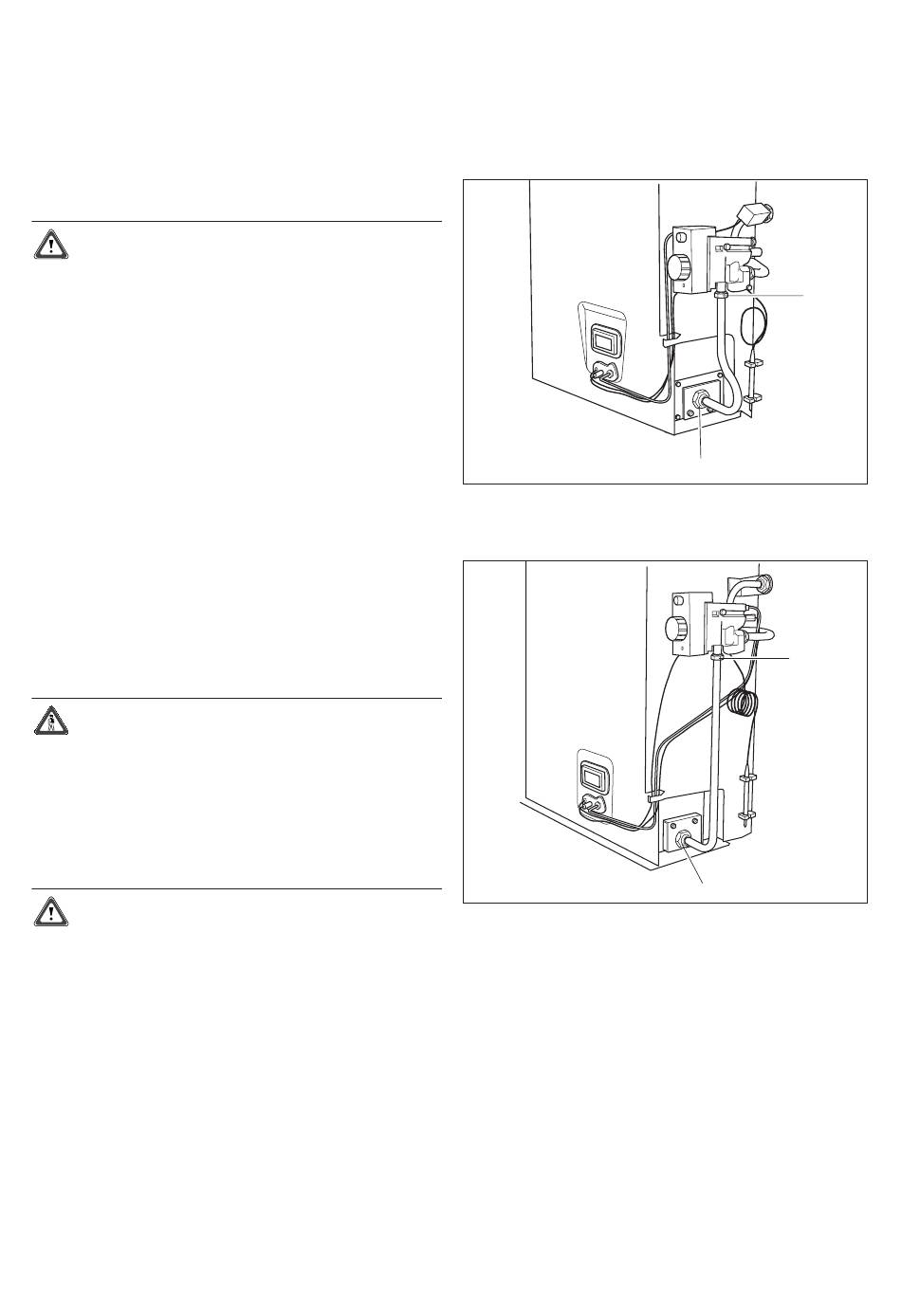

Abb. 3.1 Magnetventil Typenreihe VGR sine 31/3 und
VGR 30 F/3
Abb. 3.2 Magnetventil Typenreihe VGR sine 51/3, 71/3 und
VGR 30/3, 50/3, 70/3, 90/3
• Entfernen Sie das Verbindungsrohr zwischen Gas-
armatur und Brennereingang, indem Sie die beiden
Überwurfmuttern (1) und (2) lösen.
• Setzen Sie den Magnetventil-Bausatz anstelle des vor-
handenen Verbindungsrohres ein.
Stellen Sie sicher, dass beide Doppelkegelringe (3)
(siehe Abb. 1.1) vorhanden und unbeschädigt sind.
IInstallationsanleitung Gas-Magnetventil / 835209_01
1
2
1
2
