Interfaccia M-Bus
Istruzioni di servizio
Interfaccia M-Bus - 1 modulo DIN
Codice
Modello
14.01.401 M-Bus (Basic)
14.01.411 M-Bus (Full)
L'installazione deve essere effettuata e verificata da uno
Togliere tensione prima di intervenire sull'apparecchio.
Interfaccia M-Bus - Guida Rapida

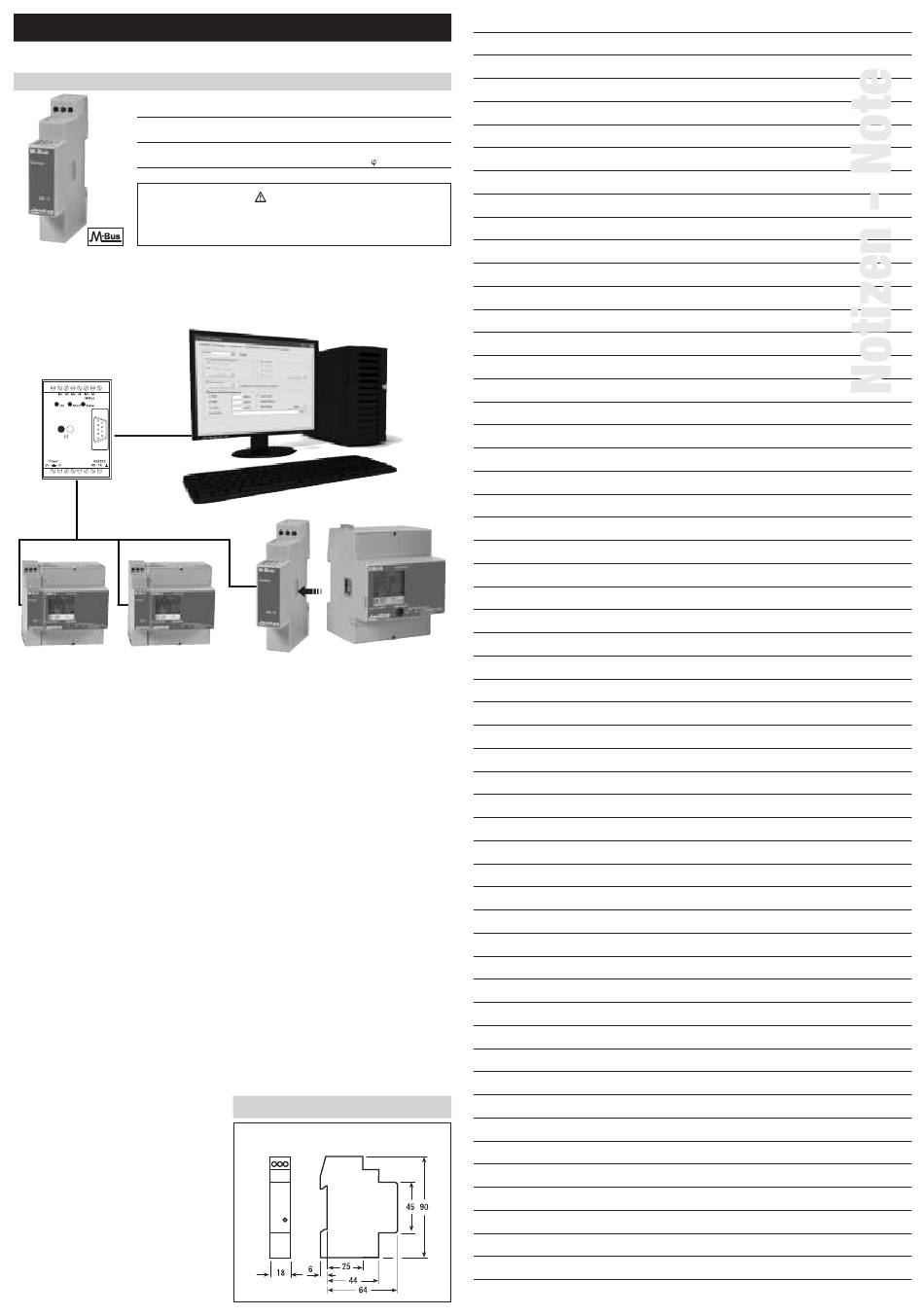

1) Architettura del Sistema
• Una possibile rappresentazione del sistema è descritta di seguito. Nella figura, l'interfaccia
M-Bus comunica con un'applicazione master remotizzata su un PC.
Convertitore
di livello M-Bus
RS232/USB
M-Bus
M-Bus a due fili
Collegamento infrarossi laterale
2) Connessione Fisica
• M-Bus. Collegare semplicemente i terminali ai due fili del bus.
• Porta IR laterale: posizionare il contatore accanto all'interfaccia M-Bus in modo che le rispettive
porte IR si fronteggino.
• Cavo: YCYM o cavo standard telefonico J.Y(St)Y 2 x 2 x 0.8 mm.
3) Alimentazione
• L'alimentazione è prelevata direttamente dal bus. La connessione è indipendente dalla polarità.
• Il consumo di corrente di un modulo M-Bus è < 2.6 mA (equivalente a due carichi standard).
4) Impostazione di Default
• Baud rate:
2400 bit/s
• Indirizzo primario M-Bus:
00
• Indirizzo secondario M-Bus:
consultare l'etichetta adesiva sul contenitore dell'interfaccia
5) Contenuto nel CD
5.1 Software
5.2 Documentazione
• Applicazione M-Bus master
• Interfaccia M-Bus
• Programma Data analyzer
• Applicazione master M-Bus
• Implementazione protocollo M-Bus manuale di riferimento
• Programma Data analyzer
6) Per Iniziare rapidamente
• Collegare l'interfaccia alla linea M-Bus.
• Posizionare il contatore accanto all'interfaccia M-Bus in modo che le rispettive porte IR
si fronteggino.
• Installare l'applicazione M-Bus master su un PC Windows.
• Lanciare l'applicazione M-Bus master e seguire le indicazioni della guida utente.
7) Pannello frontale
• Un LED verde rappresenta lo stato della comunicazione con lo strumento di misura:
- LED lampeggiante
comunicazione non attiva
- LED acceso fisso
comunicazione attiva
Descrizione
Modulo M-Bus
trasmissione di dati su energia e potenza
Modulo M-Bus
per energia, potenza V, I, cos , freq.
ATTENZIONE
specialista o sotto la sua supervisione.
ª
Intefaccia
Strumento di
misura
M-Bus
guida utente
guida utente
guida utente
Dimensioni
M-Bus (Basic) 14.01.401
M-Bus (Full) 14.01.411
ITALIANO
