Konig & Meyer 258 Aufstellanleitung

258 Tisch-Mikrofonklammer
BESTIMMUNGSGEMÄßER GEBRAUCH
Teleskopierbarer Mikrofon-Haltearm, welcher mit einer Klammer
an Tischen oder Rohren befestigt werden kann.
MERKMALE & FÄHIGKEITEN
- Unkomplizierte und effektive Montage dank großzügig
- dimensionierter und qualitativ hochwertiger Klammer
- Klemmbereich: Platten: 10-51 mm Rohre: ø 15-51 mm
- Vielseitig einstellbarer Mikrofonarm:
- - Mikrofonarm teleskopierbar auf bis zu 1100 mm Länge
- - Mikrofonarm stufenlos um 360° schwenkbar
- Leicht und doch solide; sehr transportfreundlich
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte
lesen und beachten Sie sorgfältig diese Anleitung. Sie informiert Sie über
alle wichtigen Schritte die für einen sicheren Aufbau Betrieb erforderlich
sind. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Nur bei geeigneten Stativen/Tischen verwenden, die aufgrund ihrer
- Beschaffenheit und Standfestigkeit die zusätzliche Last zu tragen
- imstande sind.
- Vor Benutzung die Tisch-Mikrofonklammer einer Sichtprüfung
- unterziehen - beschädigte Produkte dürfen nicht eingesetzt werden.
- Nur für Mikrofone und damit verbundenes Zubehör (Klammern,
- Popkiller) geeignet. Andere Lasten sind nicht zulässig.
- Die Tragkraft des Mikrofonarmes hängt ab:
- 1. von der Tragfähigkeit des Tisches bzw. Stativrohres
- 2. von der Einstellung des Teleskoparmes (Hebelkräfte)
- Wir raten immer zu einem Test der Tragfähigkeit der Installation. Im
- Zweifelsfalle sollten Sie den Abstand der Auslage verringern.
- Die Möglichkeit das Produkt zusammen zu klappen birgt naturgemäß
- Einklemmgefahren: Umsichtige Handhabung bei Aufbau, Betrieb und
- Abbau sind daher unverzichtbar.
- Auf feste Schraubverbindungen achten.
AUFSTELLANLEITUNG

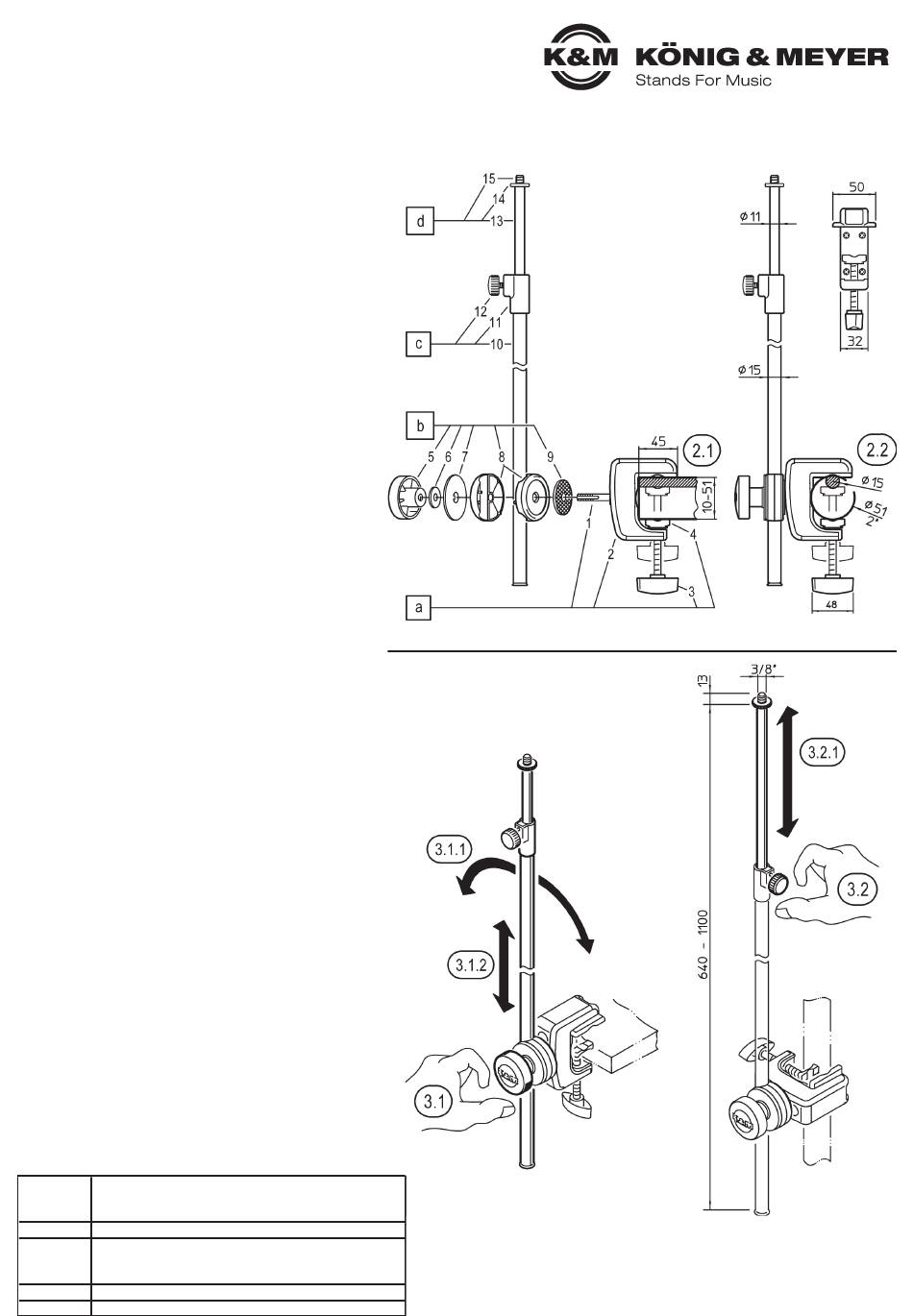

1. BESTANDTEILE und MONTAGE
Bitte Sichtprüfung vornehmen ob alle Teile vorhanden und in Ordnung
sind - soweit erkennbar:
a Klammer kpl., bestehend aus:
a 1 Gewindebolzen, 2 Klammer, 3 Flügelschraube, 4 Druckstück
b Rohrklemmung kpl., bestehend aus:
b 5 Klemmgriff, 6 U-Scheibe ø 24 mm, 7 Scheibe mit Nase ø 52 mm,
b 8 Klemm-Halbschalen (2x), 9 Gummischeibe ø 40 mm
b MONTAGEHINWEISE:
b - Reihenfolge beim Aufbringen der Scheiben: 9-8-10-8-7-6-5
b - Klemm-Halbschalen 8 umfassen das Grundrohr 10
b - Die Nase der Scheibe 7 muss in die Nut des Gewinde 1 tauchen
c Grundrohr kpl., bestehend aus:
c 10 Grundrohr, 11 Spannschelle, 12 Rändelschraube M6 x 7,5 mm
d Auszugrohr kpl., bestehend aus:
d 13 Auszugrohr, 14 Rändelscheibe, 15 Gewindebolzen 3/8"
2. BEFESTIGUNG der KLAMMER
2.1 Tisch: Klammer 2 bis zum Anschlag an Platte (10-51 mm)
2.1 Tisch: schieben und Flügelschraube 3 festdrehen.
2.2 Rohr: Obere Vertiefung der Klammer an das Rohr (ø 15-51 mm)
2.2 Rohr: halten und Flügelschraube 3 festdrehen.
3. EINSTELLUNG des MIKROFONARMES
3.1 Das Lösen des GROSSEN KLEMMGRIFFES 5 ermöglicht:
3.1.1 - das stufenlose SCHWENKEN des Mikroarmes um 360°.
3.1.2 - das VERSCHIEBEN des Mikroarm-Grundrohres 10.
3.1.2 Beides kann gleichzeitig geschehen.
3.1.2 Durch Festziehen des Klemmgriffes 5 wird der gewünschte Zustand
3.1.2 schließlich gesichert.
3.2 Das Lösen der KLEINEN RÄNDELSCHRAUBE 12 ermöglicht:
3.2.1 - das AUS- bzw. EINFAHREN des Mikroarmes von min. 640 mm auf
3.2.1 bis zu max. 1100 mm Länge.
3.2.1 Anschließend Rändelschraube 12 wieder anziehen.
PRÜFEN, INSTANDHALTEN, REINIGEN
- Bei Wartungsarbeiten auf evtl. Gefährdungen achten (Klemmen...)
- Zur Reinigung am besten ein leicht feuchtes Tuch und ein nicht
- scheuerndes Reinigungsmittel benutzen
TECHNISCHE DATEN
Rohr, KIeinteile, Gewinde: Stahl, pulverbeschichtet, schwarz
Material Gehäuse, Rändelscheiben: Alu, pulverbeschichtet, schwarz
Klemmelemente, Schalen, Griffe: PA, Gummi, schwarz
Traglast Mikrofone / Zubehör (Klammern, Popkiller)
Rohrkombination: 650 - 1100 mm + 3/8"-Gewinde
Maße Klammer: B x T x H: 32/50 x 78 x 95 mm
Klemmbereich: Platten: 10-51 mm, Rohre: ø 15-51 mm
Verpackung Karton 705 x 110 x 85 mm
Gewicht 0,8 kg
1. BESTANDTEILE und MONTAGE
3. EINSTELLUNG des MIKROFONARMES
Beispiel:
Tischmontage
Platten:
10-51 mm
2. BEFESTIGUNG der KLAMMER
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
25800-321-55 Rev.3b 03-80-310-01 6/21
Rohr:
ø 15-51 mm
Beispiel:
Rohrmontage
