Konig & Meyer 24171 Bedienungsanleitung

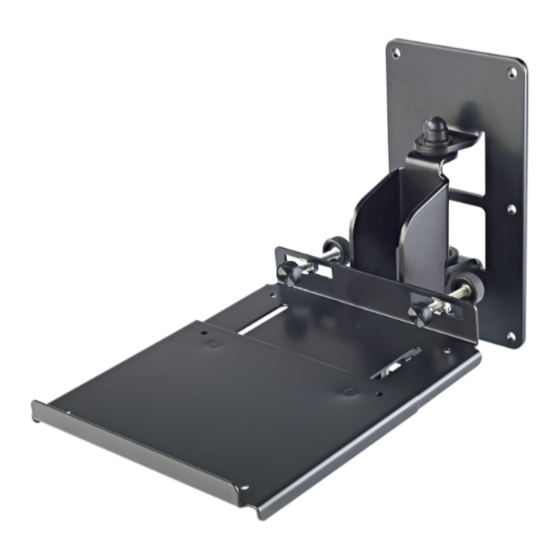

24171 Boxenwandhalterung mit Platte
- Praktisch und flexibel - für Monitore und Lautsprecher
- Tragkraft: max. 15 kg.
- Boxengrößen: 115-250 mm tief, mind. 105 mm breit
- Ausrichtung: stufenlos verstellbar in Richtung (+/-50°) und Neigung (-20°)
- Aufnahme: die Platte wird der Größe der Box angepasst. Zwei Klemmschrauben sorgen für festen Halt
SICHERHEITSHINWEISE
- Vor und nach Benutzung Halterung auf Schäden überprüfen. Beschädigte Halterungen dürfen nicht wieder eingesetzt werden.
- Nicht für Außen- und Feuchträume
- Örtlich gültige Befestigungsvorschriften beachten (evtl. abweichend von angegeben Beispielen)
- Montage nur an geeigneter Wand mit entsprechendem Montagematerial (nicht im Lieferumfang);
- Beispiele siehe unter Punkt 4, 5, 6. Setzanweisungen der Dübelhersteller bitte beachten.
- Ungeeignet sind Wände die zu schwach sind; ebenso ist auf Strom- und Wasserleitungen zu achten. Im Zweifelsfall einen Fachmann zu Rate ziehen.
- Montage nur durch ausgebildetes Installationspersonal
- Auf feste Schraubverbindungen achten, insbesondere bei Einstellung der Boxenneigung
- Es dürfen nur geeignete Lautsprecher und Monitore eingesetzt werden:
- Gewicht: max. 15 kg, Abmessungen: Tiefe 115-250 mm, Breite mind. 100 mm, Form: parallele Kanten, Kantenradien max. 5 mm)
- Zur Platzierung der Box werden 2 fachlich und körperlich geeignete Personen benötigt.
- Eine Person hält und sichert den Lautsprecher, während die andere Person die Ablageplatte einstellt, fixiert und die Box klemmt.
- Aufmerksame Handhabung erforderlich, da die Verstellmöglichkeiten Einklemmgefahren bergen
- Externe Einflüsse wie Stöße, Zerren, Erschütterungen, Wurfgeschosse, Wind stellen eine Gefährdung dar und müssen verhindert
- werden. Maßnahmen: Einhaltung von Sicherheitsabständen, Fernhalten von Unbefugten, ggf. Installierung von Sicherheitsseilen.
- Diese Anleitung informiert über alle wichtigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für später aufzubewahren.
AUFBAUANLEITUNG
Die Boxenwandhalterung 24171 ist bereits
komplett vormontiert und muss lediglich noch:
a. an der Wand befestigt werden: Kap. 1. & 2.
b. auf den Lautsprecher eingestellt werden: Kap. 3 & 4

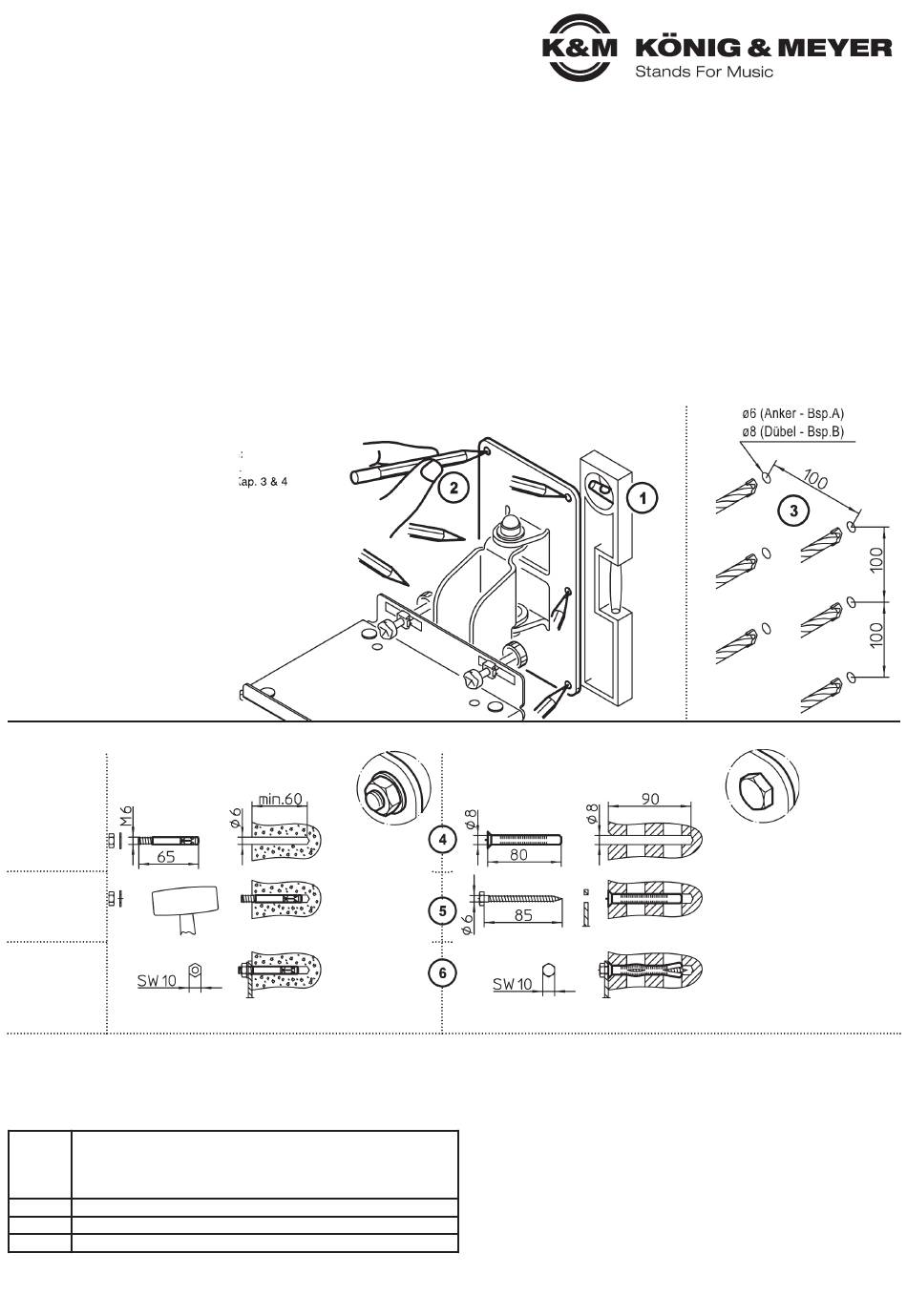

1. WANDBEFESTIGUNG VORBEREITEN
1 Wandhalteplatte senkrecht ausrichten
2 Bohrlöcher markieren 6x
3 Dübellöcher bohren 6x
3 - 6 mm bei Bolzen-Anker
3 - 8 mm bei Rahmendübel
2. BEFESTIGUNGSBEISPIELE
A. Betonwand - Bsp.: Bolzen-Anker
A. M6 x 65 mm
4 Dübelloch
4 vorbereiten 6x
5 Anker/Dübel
5 setzen 6x
6 Wandplatte
6 festschrauben
C. Einspritzmörtel-Verankerungen
C.1 - ohne Siebhülse für Vollmauerwerk u. Beton C.2 - mit Siebhülse für Hohlkammersteine / wahlweise mit Anker-Gewindestange M6 oder Innengewindehülse M6
Vorteile: Befestigung arbeitet spreizdruckfrei, d.h.: Halterung beliebig oft auswechselbar; randnahe Montage (mind.100 mm Abstand). Montagehinweise den
Beipackinformationen der Produkte entnehmen.
TECHNISCHE DATEN / SPEZIFIKATIONEN
Wandplatte, Schwenkgelenk, Auflage- und
Verstellplatte: Stahl, pulverbeschichtet, schwarz
Material
Verschraubung: Stahl, verzinkt
Kappen, Dämpfung: Kunststoff (PE, PA)
Traglast Lautsprecher bis 15 kg, Tiefe: 115-250 mm, Breite: min.105 mm
Maße B x T x H: 200 x 267 x 220 mm, Karton: 170 x 510 x 215 mm
Gewicht netto: 3,18 kg; brutto: 3,6 kg
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2a, 97877 Wertheim, www.k-m.de
24171-000-55 Rev.1 03-80-813-00 4/18
B. Lochsteine - Bsp.: Rahmendübel 8 x 80 mm
B. mit Holzschraube ø6 x 85 mm
- Loch bohren
- und ausblasen
- Anker
- einschlagen
- Wandhalter
- anbringen,
- Mutter mitsamt
- U-Scheibe anziehen
PRÜFEN, INSTANDHALTEN, REINIGEN
- Bei Wartungsarbeiten auf evtl. Gefährdungen achten
- Zur Reinigung am besten ein leicht feuchtes Tuch und ein nicht scheuerndes
- Reinigungsmittel benutzen.
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Bauteile der Halterung wackeln
F: B: Schraubverbindungen festziehen
F: Lautsprecher sitzt nicht fest auf der Ablageplatte
F: B: Für sicheren Sitz sorgen, siehe Schritte 7-18
F: B: Lautsprecher überprüfen, insbesondere ob Maße (Tiefe 115-250 mm,
F: B: Breite mind. 105 mm) sowie Form des Gehäuses (parallele Wandungen,
F: B: Kantenradius vorne und hinten <5 mm) passen
- Loch bohren
- ansenken
- ausblasen
-Rahmendübel
- einschlagen
-Wandplatte
- anbringen
- Schraube
- eindrehen
