GROUND ZERO GZDSP 4-8XII
1
Gelb
2
Blau
5
Weiß
6
Grau
7
Grün
8
Violett
9
Schwarz
Blau/
10
Weiß
13
Weiß/sw
14
Grau/sw
15
Grün/sw
16
Violett/sw
Die DSP Software ist mit Windows™ Betriebssystemen (ab XP) kompatibel*. Es wird ein USB-Anschluss und ca. 25 MB freier
Speicherplatz benötigt. Die zur Installation notwendigen Dateien befinden sich auf der beiliegenden CD-ROM. Falls kein Laufwerk
vorhanden ist, kann die Software auch über die Ground Zero Webseite heruntergeladen werden:
* kompatible Betriebssysteme:
Hardwarevoraussetzungen:
Nachdem die setup.exe gestartet wurde, führt der Installationsassistent durch die üblichen Schritte. Hinweis! Es sollte immer die
neueste verfügbare Software-Version genutzt werden. Diese steht auf der Webseite zum Download bereit.
Hinweis zur USB Verbindung: Das im Lieferumfang befindliche USB Kabel sollte nicht verlängert werden, da die Kommunikation
zwischen DSP und PC beeinträchtigt werden könnte.
Zur Konfiguration des DSP muss dieser mittels des mitgelieferten USB-Kabels mit einem PC, auf welchem zuvor die DSP-Software
installiert wurde, verbunden werden. Nun kann die Software durch Doppelklick auf das Icon auf dem Desktop oder durch Auswahl aus
der Programmliste gestartet werden. Beim Programmstart erscheint das Hauptfenster.
Hinweis zur Windows
Benutzerkontensteuerung: Sollte das Betriebssystem so eingestellt sein, dass eine Sicherheitsfreigabe zum
®
Starten einer Software aus unbekannter Quelle notwendig ist, erscheint bei jedem Programmstart ein Sicherheitshinweis zur Freigabe
des Programmes. Bestätigen Sie die Frage bitte indem Sie >Ja< wählen, um das Programm zu starten.
Zur Nutzung der Software wird eine Kommunikation zwischen dem PC und dem GZDSP 4-8XII aufgebaut. Hierzu ist eine freie USB-
Buchse notwendig. Beim Anschließen des USB-Kabels wird während der Verbindung seitens des Betriebssystems ein sogenannter USB-
Port zugewiesen. Dies erfolgt automatisch.
DSP SERIES

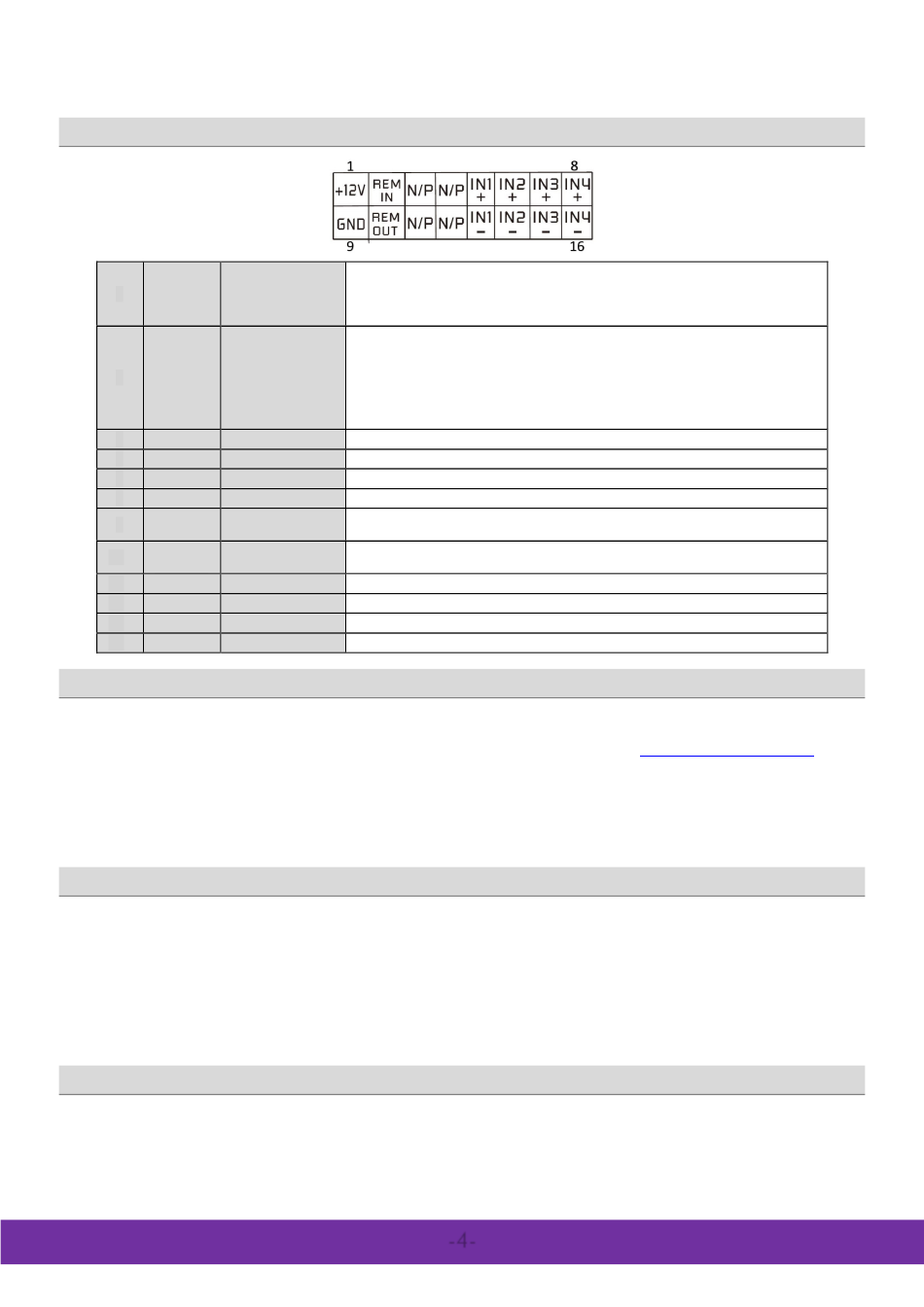

Belegung des Kabelsatzes
Zum Anschluss an eine +12 Volt Leitung für Zubehör oder an den Pluspol der
+ 12 Volt
Fahrzeugbatterie. Hierfür sollte ein ausreichend dimensioniertes Kabel (mind. 1
Betriebsspannung
mm²) verwendet und dieses mittels einer Sicherung (2 Ampère) im Abstand von
max. 30 cm nach der Batterie abgesichert werden
Bei Verwendung des Line-Einganges (Cinch) kann eine Remote Leitung des Steuer-
gerätes zum Einschalten des Gerätes genutzt und an diese Leitung angeschlossen
werden. Der TURN-ON Schalter muss hierzu in der REM Position stehen. Bei
Remote Eingang
Verwendung der Auto-On Funktion kann auf den Anschluss einer solchen Leitung
verzichtet werden, hierzu muss der Schalter in der RCA Stellung stehen oder in der
SPK Stellung, wenn als Eingang Lautsprecherleitungen genutzt werden.
Kanal 1 (+)
Zum Anschluss des linken Front-Lautsprecherausganges (+)
Kanal 2 (+)
Zum Anschluss des rechten Front-Lautsprecherausganges (+)
Kanal 3 (+)
Zum Anschluss des linken Heck-Lautsprecherausganges (+)
Kanal 4 (+)
Zum Anschluss des rechten Heck-Lautsprecherausganges (+)
Zum Anschluss an einen Massepunkt. Hierfür sollte ein ausreichend dimensioniertes
Masse (GND)
Kabel verwendet werden (mind. 1 mm²)
Zum Anschluss an den Remote-Eingang weiterer Geräte (Verstärker), welche bei
Remote Ausgang
Inbetriebnahme ebenfalls eingeschaltet werden. Max. Stromstärke beträgt 500 mA
Kanal 1 (-)
Zum Anschluss des linken Front-Lautsprecherausganges (-)
Kanal 2 (-)
Zum Anschluss des rechten Front-Lautsprecherausganges (-)
Kanal 3 (-)
Zum Anschluss des linken Heck-Lautsprecherausganges (-)
Kanal 4 (-)
Zum Anschluss des rechten Heck-Lautsprecherausganges (-)
Installation der Software
Microsoft Windows
min. 1.5 GHz Prozessor mit 1 GB Arbeitsspeicher (RAM) und mit Grafikkarte
mit einer Auflösung von min. 1024x600
USB Verbindung
USB Anschluss und COM Port
XP SP3 / Vista / 7 / 8 / 8.1 / 10
®
-4-
Ansicht Kabelseite
www.ground-zero-audio.com
