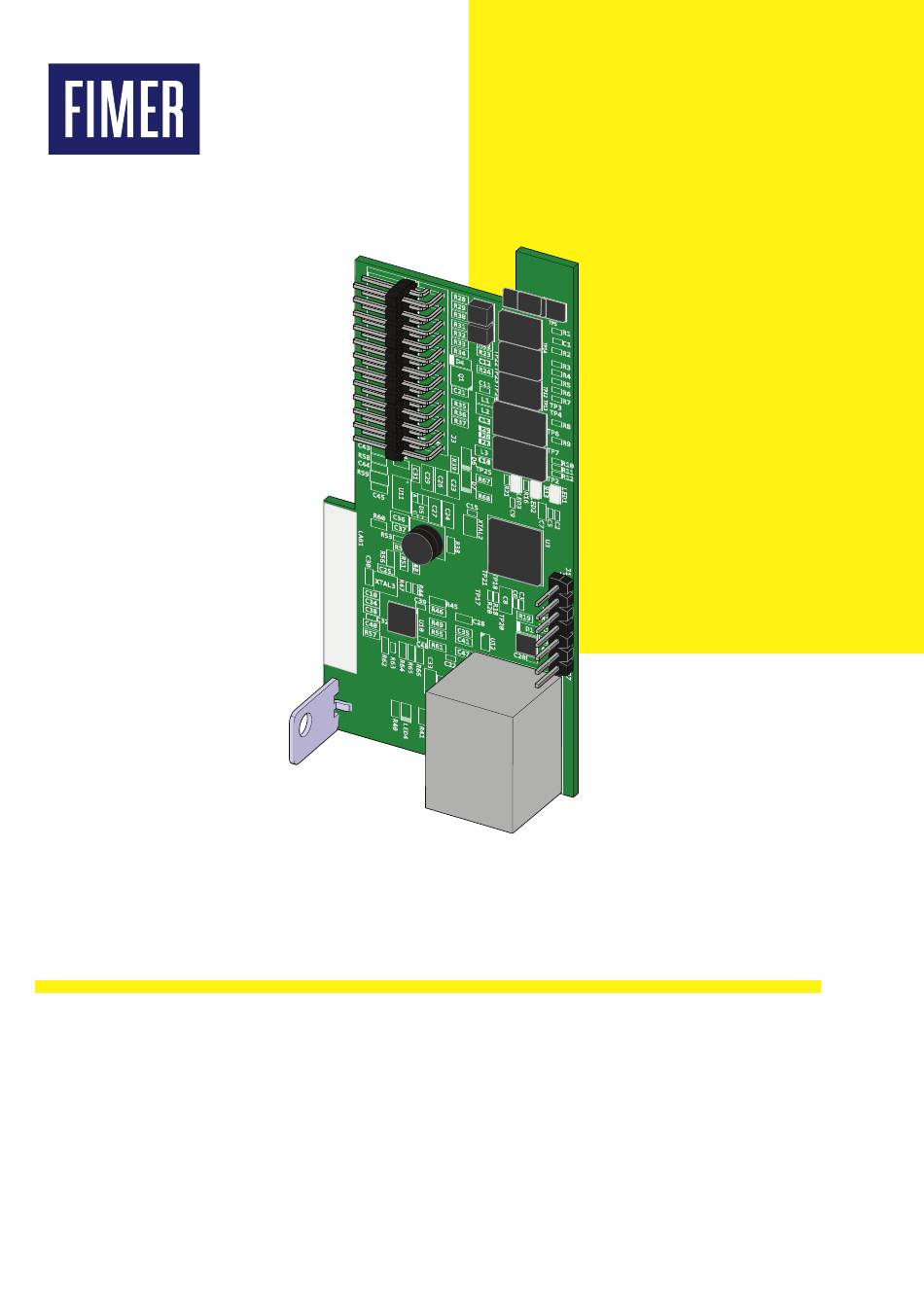

C 4 8 R 6 1 C 1 9 C 4 7 C 2 0 C 2 2 Solar-Wechselrichter ETHERNET expansion board Installations-Kurzanleitung Die Geräte entsprechend den Anleitungen des Handbuchs verwenden. Die Nichtbeachtung der Anleitungen kann einen Ausfall des vom Wechselrichter ge- leisteten Schutzes bewirken.
Seite 2
1. Hauptkomponenten In der folgenden Abbildung sind die Hauptkomponenten der ETHERNET-Karte (ETHERNET Expansion Board) dargestellt: R 2 8 R 2 9 Hauptkomponenten R 3 0 R 3 1 T P 5 R 3 2 R 3 3 Anschlussklemmen R 2 2...
Seite 3
3. Funktionsschema Mit der „ETHERNET-Erweiterungskarte“ kann der Wechselrichter über eine Eth- ernet-Verbindung an ein lokales LAN-Netzwerk angeschlossen werden. Die „ETHERNET-Erweiterungskarte“ verfügt über einen integrierten Webserver, der eine direkte Verbindung zu einem PC herstellen kann. Dies ermöglicht die Kartenkonfiguration sowie die lokale Überwachung des Wechselrichters.
Seite 4
Multifunktions-Relais angeschlossenen Spannungen „phy- sisch“ trennen. • Frontabdeckung des Wechselrichters entfernen • ETHERNET-Karte mit den zuvor montierten Anschlüssen auf den Wechselrich- ter stecken. (01) Dabei die Anschlüsse in das entsprechende Gegenstück an der Kommunikations- und Steuerkarte des Wechselrichters drücken (SLOT 1) ACHTUNG –...
Seite 5
Nach Einführen des Kabels durch die Kabelverschraubung, fahren Sie mit der Installation des Ringkernwandler (mitgeliefert) fort: Schließlich schließen Sie das Kabel an die Ethernet-Buchse auf der Zusatzkarte. 6. Konfiguration über Display Beim ersten Einschalten des Wechselrichters nach Installation der ETHER- NET-Karte wird im Menü...
Seite 6
Wenn DHCP deaktiviert ist, muss die IP-Adresse der Ethernet-Karte manuell eingestellt werden (Abschnitt „IP-Adresse“). • “Address IP” ETHERNET Board Einstellung der IP-Adresse der Ethernet-Karte. • “Gateway” DHCP Einstellung der IP-Adresse des Gateways, an DHCP Disable/En. das die Anlagenüberwachungsdaten übertra- gen werden.
Seite 7
7. Integrierten Webserver In die Ethernet-Karte ist ein interner Webserver für die Konfiguration und Über- wachung integriert. Im Startbild HOME werden allgemeine Informationen zum Netzwerk (IP-Adresse, MAC-Adresse, Datum und Uhrzeit)2 und Wechselrichter (Ausgangsleistung, Modell und Zustand des Wechselrichters) angezeigt. • Menü VIEW Erlaubt die Anzeige spezifischer Wechselrichter- (Inverter Info) und Systeminfor- mationen (System Info).
Anschlüsse Verdrahtet RJ45-Verbindung für Ethernet-Kabel Ethernet-Kabel Cat. 5 UTP Funktionen 1 LED Modbus TCP, 1 LED Ethernet, 1 LED Net- work Status Datenübertragungs- 10/100 Mbps geschwindigkeit Die Eigenschaft, die in diesem Datenblatt nicht ausdrücklich erwähnt werden, sind nicht im Produkt enthalten...
