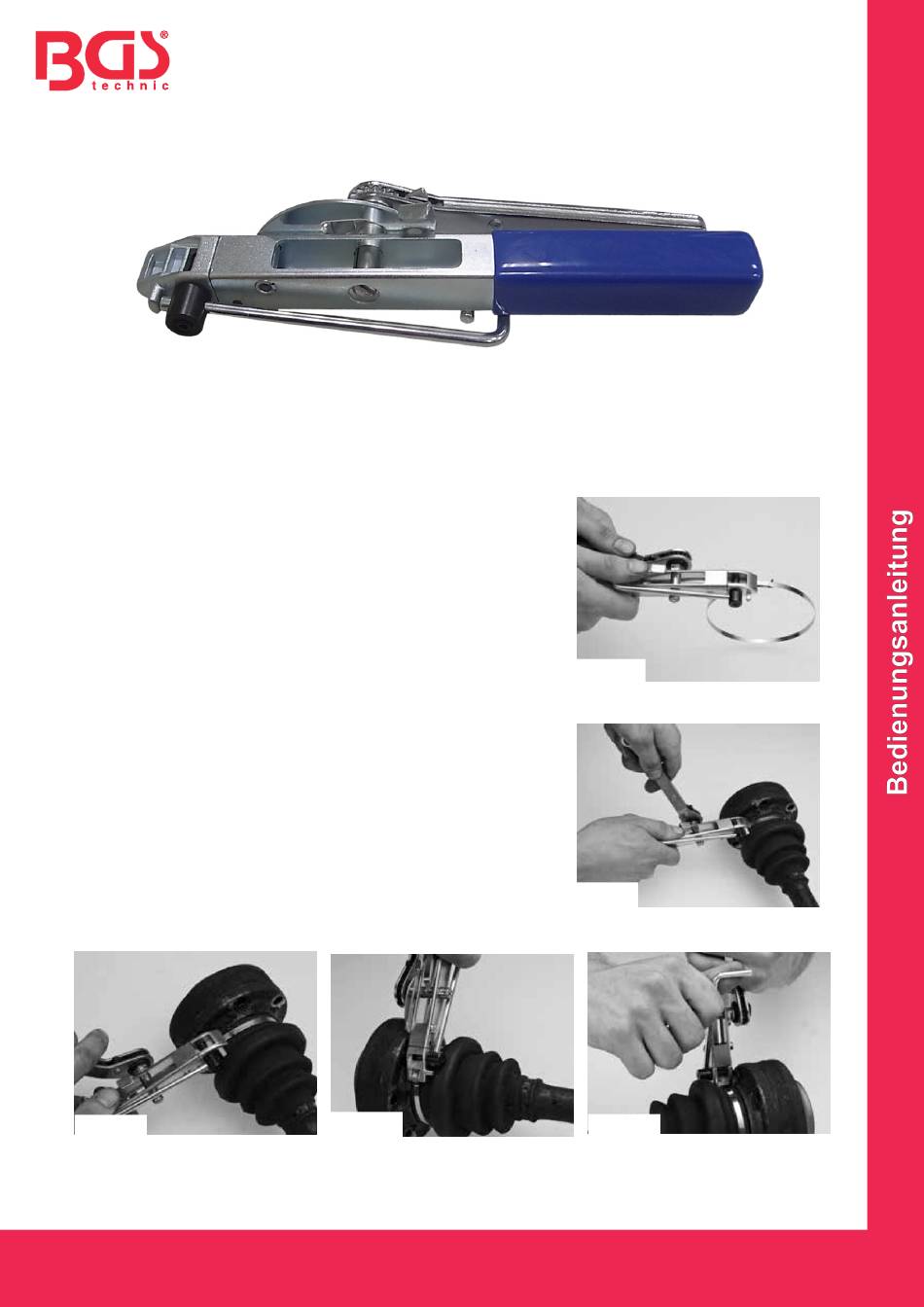

BGS technic 1509 Bedienungsanleitung

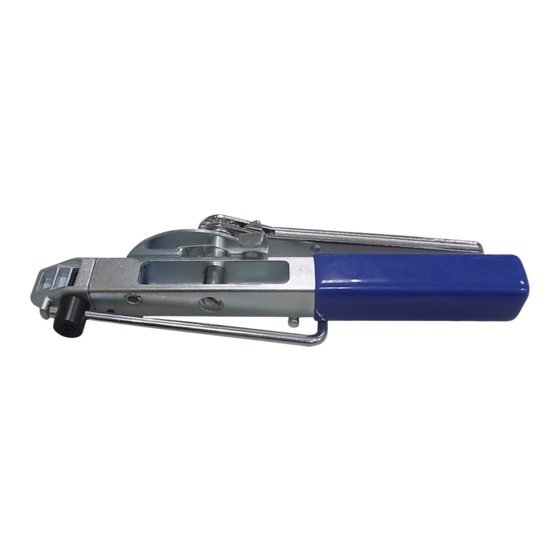

Schlauchband-Spannwerkzeug mit Ratsche
ALLGEMEINE HINWEISE
Dieses Schlauchband-Spannwerkzeug mit Ratsche wurde zum Wechseln von Achsmanschetten und
Faltenbälge bzw. zum Befestigen der Schlauchbandschellen mit einer Breite von 6 –10 mm konzipiert.
ANWENDUNG
1. Wählen Sie von der Universalschelle (6 mm bis 10 mm) ein
ausreichend langes Stück, das zur Verwendung benötigt
wird.
2. Schneiden Sie überschüssiges Material mit dem Werkzeug
ab.
3. Formen Sie eine Schelle und führen das Band durch die
Schlaufe des Endstückes des Schellenbandes.
4. Führen Sie das Schellenende in die Spannratsche und den
Mitnehmer des Spannschlüssels.
5. Betätigen Sie die Verschlussklinke und spannen die Schelle,
durch Drehen des Ratschenhebels (Abb.1).
6. Führen Sie die Schelle über die zu befestigende Stelle und
spannen die Schelle, indem Sie die Ratsche betätigen
(Abb.2).
7. Ist die Schelle optimal gespannt (Abb.3), bewegen Sie das
Werkzeug um 180° über den Verschluss (Abb.4).
8. Es ist möglich die Universalschelle doppelt zu legen, um die
Haltestärke zu verbessern!
9. Schneiden Sie durch anheben des Schneidhebels den
überschüssigen Rest der Schelle ab (Abb.5).
10. Bördeln Sie die Schlaufenösen des Schellenendes um die
Schelle zu sichern.
11. Entfernen Sie das aufgewickelte Restmaterial, indem Sie die
Spannratsche aus dem Werkzeug entfernen.
Abb.3
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Abb.4
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Art. 1509
Abb.1
Abb.2
Abb.5
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
