Einstellung
Durchfluss l/h zwischen 0,1 und 0,6 bar
P 1
BP2
8
Kvs
8
Einstellung Kv

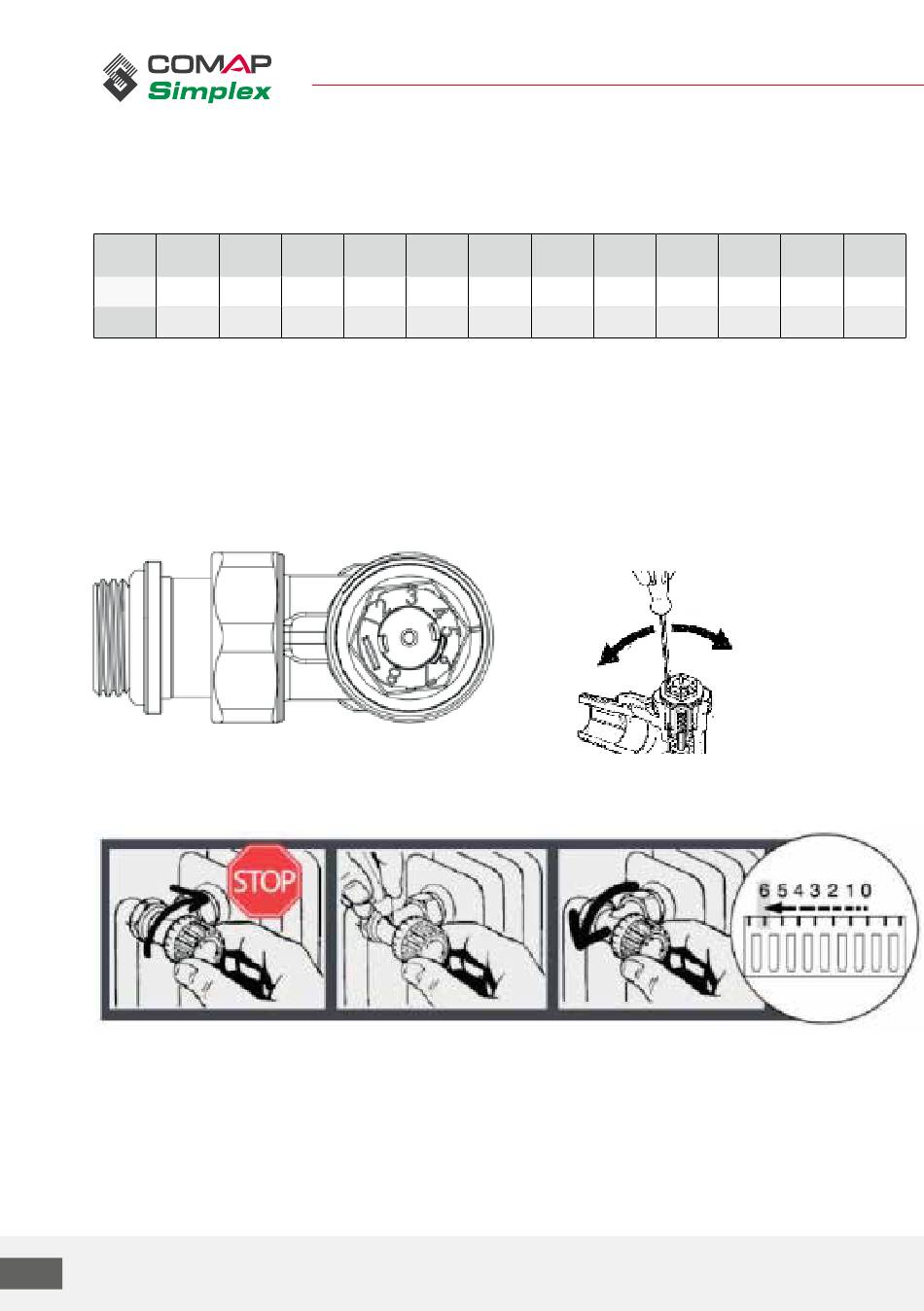

Die Einstellung des gewünschten Durchflusses sollte mit der Einstellhilfe erfolgen, welche die 12
Einstellpositionen anzeigt. Drehen Sie die Einstellhilfe mit einem Schraubendreher wie in der Abbildung
unten gezeigt. Stellen Sie die Zahl, die dem gewünschten Durchfluss entspricht, vor die Anzeige, die sich auf
dem Griffstück befindet.
Nominale Pegeleinstellung
Nominal level setting
• Schließen Sie das Ventil vollständig und markieren Sie diese Position.
• Öffnen Sie und zählen Sie 6 Markierungen. Das Ventil ist nun auf nominal geöffnet.
• Um den Thermostatkopf zu montieren, entfernen Sie die Kunststoffkappe.
• Setzen Sie den Thermostatkopf in Position 5, drücken Sie den Kopf fest auf die Armatur und schrauben Sie
ihn handfest ein.
4
AutoSar
P 2
P 2,5
P3
12
20
30
12
20
30
P 3,5
P 4
P 4,5
45
60
65
45
65
75
P 5
P 5,5
P 6
75
85
95
85
100
110
P 7
P 8
100
115
120
140
