. Einleitung
0.1 Konformitätserklärung
0.2 Allgemeines
0.3 Bestimmungsgemäße
Anwendung
0.4 Funktionsbeschreibung
0.5 techn. Voraussetzungen
0.6 Lieferumfang
1.
Installation
1.1 Sauggerät FZ1
1.1.1 Aufstellen
1.1.2 Anschliessen
1.2 Saugstellenöffner
1.2.1 autom. Öffner AP501
1.2.2 Einsaugsystem R1400
2.
Bedienung
2.1 LED-Anzeigen
2.2 Bedienfeld
2.3 Inbetriebnahme
2.4 Einstellungen
3.
Wartung/Service
3.1 Schmutzbehälter leeren
3.2 Staubfilterwechsel
3.3 Feinfilterwechsel
4.
Einsaugsystem
4.1 Anforderungen
4.2 Zubler Lieferprogramm
5
. Daten
5.1 technische Daten
4
Seite
8
Seite
13
Seite
19
Seite
22
Seite
24
Seite
Seite
3
Werbung
Verwandte Anleitungen für Zubler FZ1VARIOmaster
Inhaltszusammenfassung für Zubler FZ1VARIOmaster
- Seite 1 1.2.1 autom. Öffner AP501 1.2.2 Einsaugsystem R1400 Bedienung Seite 2.1 LED-Anzeigen 2.2 Bedienfeld 2.3 Inbetriebnahme 2.4 Einstellungen Wartung/Service Seite 3.1 Schmutzbehälter leeren 3.2 Staubfilterwechsel 3.3 Feinfilterwechsel Einsaugsystem Seite 4.1 Anforderungen 4.2 Zubler Lieferprogramm . Daten Seite 5.1 technische Daten Seite...
- Seite 2 Einleitung 0.1 Konformitätserklärung Wir, Zubler Gerätebau GmbH Buchbrunnenweg 26 89081 Ulm Jungingen erklären, dass das Produkt Absauganlage FZ1VARIOmaster mit den Schutzanforderungen entspre- chend den Bestimmungen der Richtlinien 2014/30/EU EMV-Richtlinie 2014/35/EU Niederspannungsrichtlinie 2006/42/EG Richtlinie Maschinen übereinstimmt. Bei einer nicht mit uns abgestimmten Änderung des Produkts verliert diese...
- Seite 3 Allgemeines Sehr geehrter Kunde, wir freuen uns, dass Sie sich für eine Zubler 2-Platz Absauganlage ent- schieden haben und wünschen Ihnen damit ein angenehmes Arbeiten. Die ständige Weiterentwicklung unserer Technik basiert auf der Zusammenarbeit mit erfahrenen Zahntechnikern. Im Mittelpunkt steht dabei das Ziel, Absaugtechnik immer leiser und angenehmer zu gestalten.
- Seite 4 Funktionsbeschreibung Die FZ1 Variomaster ist ein zentrales Absaugsystem für den gleichzeitigen Betrieb von maximal 2 Saugstellen und kann auf bis zu 4 alternativ genutzte Saugstellen erweitert werden. Das Absaugsystem besteht aus einem zentralen Sauggerät mit integrier- ter Filtertechnik und aus unabhängigen Saugstellenöffnern an den Arbeitsplätzen.
- Seite 5 Technische Voraussetzungen Temperatur +5°C bis +40°C Relative Luftfeuchtigkeit max. 80% (bei 30°C) Spannungsversorgung 230V / 110V - 1200 W Abluftanschluss o / 75mm (optional) Lieferumfang Die Absauganlage wird mit Zubehör ausgeliefert, das den Anschluss von 2 Saugstellen in einer Entfernung von ca. 6m auf einer Seite der Absauganlage ermöglicht.
-
Seite 6: Installation

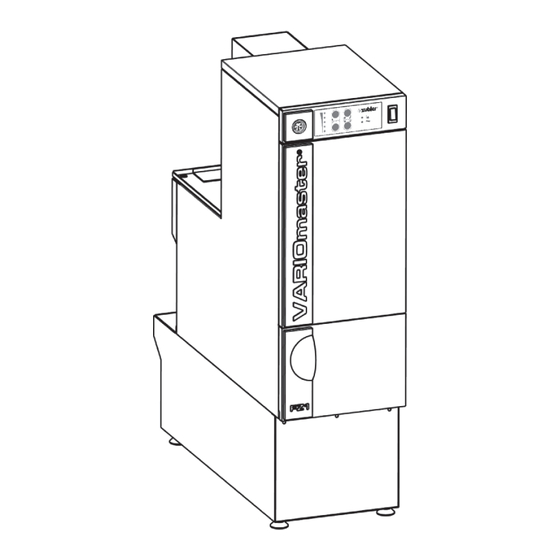

Installation Sauggerät FZ1 VARIOmaster 1.1.1 Aufstellen Entfernen Sie die Transportsicherung unter dem Filter (10) Stellen Sie die Absauganlage senkrecht auf einen ebenen Untergrund. Gehäusewände der Absauganlage dür- fen nicht mit Möbelteilen in Berührung kommen, um Schwingungsübertragung und Geräuschverstärkungen zu vermeiden. FZ1 VARIOmaster Abb. - Seite 7 1.1.2 Anschließen Die Abluft der Absauganlage kann durch Verdrehen des Rohrstutzens (14) wahlweise nach links, rechts oder nach hinten ausgeblasen werden. Wir empfehlen die Abluft ins Freie zu leiten. Installieren Sie dazu eine Rohrleitung DN75 bis zur Austrittsstelle aus dem Gebäude. Die Länge der Rohrleitung sollte 10m nicht überschreiten.
- Seite 8 Saugstelleninstallation einseitig Befinden sich alle Saugstellen auf einer Seite der Absauganlage, wird ein Einsaugstutzen mit einer Muffe (19) und einem Blinddeckel (18) verschlos- sen. Saugstellen- Die mit dem beiliegenden Abb. 3: installation einseitig Installationsmaterial erreichbare Entfernung beträgt ca. 6m. Saugstelleninstallation beidseitig Befinden sich die Saugstellen beidsei- tig der Absauganlage werden beide Sauganschlüsse verwendet.
- Seite 9 Saugstellenöffner Jeder Arbeitsplatz muss über einen Saugstellenöffner mit der Absauganlage verbunden sein. Alle Saugstellenöffner senden ein Startsignal über das Steuerkabel (22) zur Absauganlage. 1.2.1 AP501 Dieses Gerät öffnet die Saugstelle automatisch zum Betrieb des ange- schlossenen Stauberzeugers. Zu Installation und Einstellung siehe Anleitung AP501.
- Seite 10 1.2.2 Einsaugsystem R1400 Das Einsaugsystem R1400 (26) ist eine Kombination aus mechanischem Saugstellenöffner und Einsaugtrichter. Das öffnen der Saugstelle und der Start der Absauganlage wird durch herausziehen des Absaugkanals reali- siert. Bei der Installation von mechanischen Öffnern wird anstatt eines Saugstellenventils ein Rohrverbinder 40mm (27) verwendet.
-
Seite 11: Bedienung
Bedienung Anzeigen Die Anzeige Saugleistung (29) zeigt die Saugstufe der gerade aktiven Saugstelle an. Eine blinkende rote Anzeige Behälter (32) zeigt an, dass der program- mierbare Timer für die Überprüfung des Behälters abgelaufen ist. Im laufenden Betrieb kann noch bis zum nächsten Start der Absauganlage weitergearbeitet werden. - Seite 12 Inbetriebnahme Schalten Sie die Absauganlage am Hauptschalter (33) ein. Der Schalter leuchtet grün. Daraufhin startet die Filterabreinigung mit 3 aufeinanderfolgenden Abreinigungs- Vibrationen. Bitte achten Sie grundsätzlich beim Einschalten der Absaugung auf diese Funktion. Die Absauganlage ist nun bereit. Die autom. Saugstellenöffner AP501 werden aktiviert und die daran angeschlossenen Geräte erhalten Spannung.
- Seite 13 2.4.1. Zeit für Filterabreinigung Die Absauganlage führt selbstständig in regelmäßigen Zeitabständen eine Filterabreinigung durch. Dies erfolgt zusätzlich zur notwendigen Abreinigung bei stark verschmutztem Filter. Ziel ist es, Energie zu sparen, indem der Absaugmotor nicht ständig bis zum Abschaltpunkt der maximalen Filterverschmutzung betrieben wird.
- Seite 14 2.4.2. Zeit für Behälterkontrolle Die Kontrolle der Füllung des Schmutzbehälters wird durch zeitabhängi- ge Abschaltung der Absauganlage reali- siert. Der tatsächliche Füllstand im Behälter wird nicht erfasst. Sie können durch Anpassung des Zeitintervalls nach Beobachtung des Schmutzanfalls in den ersten Wochen eine Behälterkontrolle in sinnvollen Zeitabständen selbst definie- ren.
- Seite 15 2.4.3. Saugstelle als Staubsteckdose Zur Reinigung von Arbeitsflächen und des Laborfußbodens ist die Staubsteckdose ST03 vorgesehen. Sobald der Deckel der Dose geöffnet ist, erhält die Absaugung das Startsignal. Das Kabel (22) wird wie bei den ande- ren Saugstellenöffnern an eine der 4 Anschlussbuchsen (13) der Absauganlage angeschlossen.
-
Seite 16: Wartung, Service
Wartung / Service Schmutzbehälter leeren Nach Ablauf des Timers für die Kontrolle des Schmutzbehälters blinkt die LED Anzeige Behälter (32). Es kann weitergearbeitet werden. Beim Einschalten der Absaugung z.B. am näch- sten Arbeitstag ist die Absaugung nicht bereit und die Behälterkontrolle muss durchgeführt werden. - Seite 17 Wechsel des Staubfilters Schalten Sie die Anlage am Hauptschalter (33) aus. Ziehen sie die Absauganlage gegebe- nenfalls unter dem Tisch hervor. Sie benötigen freien Zugriff zur Oberseite der Absauganlage. Entfernen Sie die Obere Abdeckung (1) durch herausschrauben der 2 Schrauben (51) auf der Rückseite. Trennen Sie das Abreinigungskabel (39) von der Abreinigungseinheit (40) und öffnen Sie die 4 Drehverschlüsse...
- Seite 18 Ziehen Sie die Deckscheibe (43), von der Gewindestange ab. Lösen Sie gegebenenfalls die haftende Dichtung indem Sie mit einer Schraubendreher- klinge unter die Scheibe fahren. Lösen Sie die Filterpatrone von der Membrane indem Sie Druck auf die Gewindestange ausüben (Abb. 12). Nach Entnahme der Patrone sollten Staubreste von Membrane und Abb.
- Seite 19 Wechsel des Feinfilters Schalten Sie die Anlage am Hauptschalter (33) aus. Ziehen sie die Absauganlage gegebe- nenfalls unter dem Tisch hervor. Sie benötigen freien Zugriff zur Rückseite der Absauganlage. Schieben Sie das Rohrstück (44) bis zum Anschlag nach oben und öffnen Sie den Schnellverschluss (45).
-
Seite 20: Das Einsaugsystem
Schmutzerfassung, die Vermeidung von störenden Strömungsgeräuschen sowie Begünstigung einer ergonomischen Arbeitshaltung. Zubler Lieferprogramm Diese Eigenschaften können nur mit dem speziell auf die Zubler Absauganlagen abge- stimmten Einsaugsystem bestehend aus Absaugtrichter R1200, R1250 (Keramik, Gold) Rechteckrohr R1000, R1300 Schalldämpfer R1100 gewährleistet werden. - Seite 21 5. Daten Technische Daten: Abmessungen: Breite x Höhe x Tiefe 224mm x 760mm x 600mm Gewicht 38 kg 230V AC ± 5%, 50 - 60 Hz Spannung Aufnahmeleistung max.1200 W Saugleistung 70 I/s Gebläse 1Motor bürstenlos Volumen Schmutzbehälter 4,5 l Filterqualität Staubklasse M Filterfläche...
