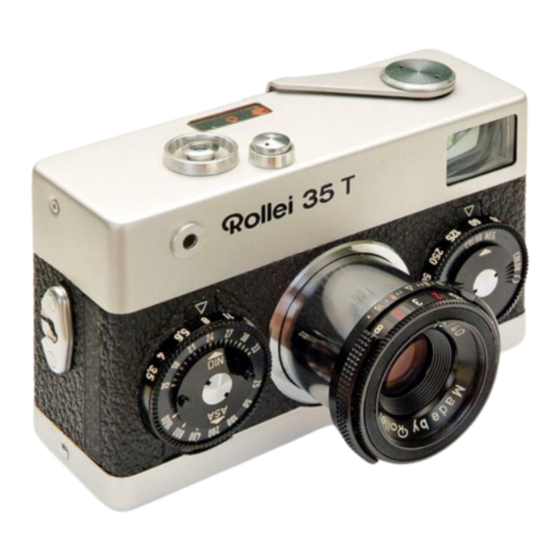

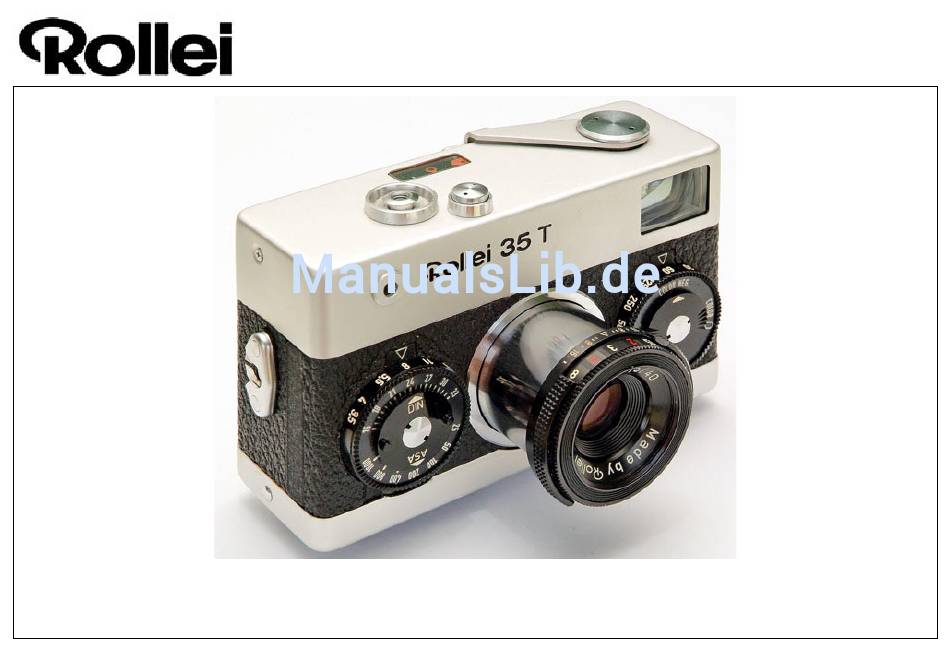

- Seite 1 Rollei 35, 35T und 35S Kurzanleitung...
-
Seite 2: Modellübersicht
Modellübersicht Die Rollei 35 Kameraserie wurde in den späten 1960er-Jahren vorgestellt und war damals die kleinste Kleinbildkamera. Ohne näher auf die Geschichte dieser Kameraserie eingehen zu wollen (dazu gibt es im Internet bei Wikipedia genügend Informationen) finden Sie hier eine kurze Über- sicht über Modelle und Ausstattung. - Seite 3 Insgesamt wurden insgesamt über 2 Millionen Rollei 35 Kameras gebaut. Die meisten davon waren Rollei 35, Rollei 35T und Rollei 35S. Von der Rollei 35 gab es auch verschiedene Son- dermodelle, die vor allem für Sammler interessant waren/sind und je nach Sondermodell unter- schiedlich hohe Preise erzielen.
-
Seite 4: Technik Und Objektive
- 30.5mm Filtergewinde - Metallgehäuse in silber verchromt oder schwarz lackiert Die Rollei 35 Modelle unterscheiden sich vor allem durch die Objektive. Es wurden verschiedene Typen mit einer Brennweite von 40mm angeboten. Die Auflistung ist zugleich eine Reihung der Abbildungsleistung: 1. - Seite 5 Kauftipps Bedingt durch die hohen Stückzahlen gibt es ein großes Angebot an allen Rollei 35 Modellen. Man sollte vor allem auf einen guten Gesamtzustand achten. Die Gehäuse der Kameras sind aus relativ dünnem Metall gefertigt und sehr anfällig auf Dellen und Kratzer.
-
Seite 6: Bedienung - Objektivmechanik
Bedienung - Objektivmechanik Objektiv ausziehen: 1. Objektiv bis zum Anschlag ausziehen 2. Objektiv an der Fassung im Uhrzeigersinn bis zum Klick drehen (Bild links) Objektiv versenken: 1. Bei gespanntem Verschluss Entriegelungsknopf drücken und halten 2. Objektiv gegen den Uhrzeigersinn drehen (Bild rechts) 3. -
Seite 7: Bedienung - Rückwand Öffnen
Bedienung - Rückwand öffnen Um die Rückwand abnehmen zu können, muss zuerst die Entriegelung an der Kameraunterseite neben dem Bildzählwerk geöffnet werden . Dann kann die Rückwand nach unten abge- (Bild links) zogen werden . Das Bildzählwerk stellt sich bereits beim Abnehmen der Rückwand auf (rechtes Bild) Null zurück. -
Seite 8: Bedienung - Batterie
Bedienung - Batterie Die Rollei 35, 35T und 35S benötigen für den Belichtungsmesser eine PX-625 Batterie mit einer Spannung von 1,35 Volt. Aktuell werden Quecksilberbatterien mit 1,35 Volt Spannung nicht mehr angeboten und man ist auf verschiedene Ersatztypen angewiesen. Die einfachste Variante ist eine Batterie mit der Bezeichnung „Wein Cell“. -
Seite 9: Bedienung - Filmeinlegen
Bedienung - Filmeinlegen Nachdem die Rückwand abgenommen (und eine Batterie eingelegt) ist, kann ein Film eingelegt werden. In die Rollei 35 Modelle passen alle handelsüblichen und selbst konfektionierten 35mm Filme. Eine DX-Codierung der Filmpatrone ist nicht erforderlich, die Filmempfindlichkeit muss in jedem Fall von Hand eingestellt werden. - Seite 10 Bedienung - Filmeinlegen Nachdem der Film in die Auffangspule eingehängt ist, sollte darauf geachtet werden, dass die Perforation in der Antriebswelle zu liegen kommt. Dann klappt man die Filmandruckplatte wieder nach oben. Wenn man nicht so sehr mit dem Filmmaterial sparen muss, kann man auch einmal aufziehen um den Filmtransport zu kontrollieren.
-
Seite 11: Bedienung - Filmempfindlichkeit
Bedienung - Filmempfindlichkeit In der Rollei 35 können Filme mit Empfindlichkeiten zwischen ISO 25 und 1600 verwendet wer- den. Die Filmempfindlichkeit wird manuell am Einstellrad für die Blende eingestellt. Die Belich- tungsmessung erfolgt bei allen Rollei 35 Kameras durch eine Messzelle im Kameragehäuse und nicht durch das Objektiv. -
Seite 12: Bedienung - Belichtungsmessung
Bedienung - Belichtungsmessung Die Ermittlung der richtigen Zeit-/Blendenkombination erfolgt bei der Rollei 35, 35T und 35S durch einen eingebauten Belichtungsmesser. Die Funktionsweise ist ganz simpel und wenn man sich daran gewöhnt hat, erledigt man alle erforderlichen Einstellarbeiten blitzschnell. Die Genauig- keit des Belichtungsmessers ist für Farbnegativ- und Schwarz/Weiss-Film völig ausreichend, bei... - Seite 13 Batterien haben aber eine Spannung von 1,5 Volt und führen zu Fehlmessungen. Da ich auf dieses Problem nicht nur bei meinen Rollei 35 Kameras sondern auch bei der Leica M5 gestos- sen bin, habe ich einen Workaround entwickelt, mit dem ich gut leben kann und mit dem man in Verbindung mit Farbnegativ-/SW-Film aureichend genaue Ergebnisse des Belichtungsmesser erhält.
- Seite 14 Gemessen werden die Zeit-/Blendenkombinationen bei den gebräuchlichsten Filmempfindlichkeiten (z.B. ISO 100, 200, 400, 800) sowohl bei der Spiegelreflexkamera mit dem 50mm- Objektiv , als auch bei der Rollei 35 Kamera (mittleres Bild) (unte- . Die Differenzwerte werden zuerst für jede Filmemp- res Bild) findlichkeit ermittelt und auf einen Mittelwert reduziert.
-
Seite 15: Bedienung - Entfernung Einstellen
Bedienung - Entfernung einstellen Die Rollei 35 Kameras haben keinen Messsucher (und keinen Autofokus), die Entfernung muss geschätzt und händisch eingestellt werden. Obwohl das 40mm-Objektiv eine etwas geringere Schärfentiefe als ein 35mm-Objektiv besitzt, ist eine hohe Einstellgenauigkeit erreichbar. Auf dem Objektiv sind die sog. Schnappschussentfernungen (2 Meter und 6 Meter) rot gekenn- zeichnet. -
Seite 16: Bedienung - Film Zurückspulen
Bedienung - Film zurückspulen Handarbeit ist auch bei der Filmrückspulung gefragt. Die Bedienelemente befinden sich an der Rückseite der Kamera rechts neben dem Sucher und an der Kameraunterseite. Zum Filmrückspulen den Aufzugs- hebel in die Normalposition zurück- stellen lassen. Den Rückspulhebel (1) in die Positon R nach oben um- stellen. - Seite 17 Bedienung - Rückwand öffnen Das Abnehmen der Rückwand erfolgt wie beim einlegen eines Filmes. Die Entriegelung an der Kameraunterseite neben dem Bildzählwerk muss geöffnet werden . Dann kann die Rück- (Bild links) wand nach unten abgezogen werden . Das Bildzählwerk stellt sich beim Abnehmen der (rechtes Bild) Rückwand auf Null zurück.
- Seite 18 Gefahr! Use at your own risk! Der Autor ist in keiner Weise für irgendwelche Schäden oder Nachteile, die sich aus der Benutzung dieser Anleitung er- geben haftbar. Der Autor ist in keiner Weise mit dem Unternehmen Rollei verbunden. Die Nennung von Namen und Markenzeichen erfolgt wertfrei und ohne jede Schädigungsabsicht.
