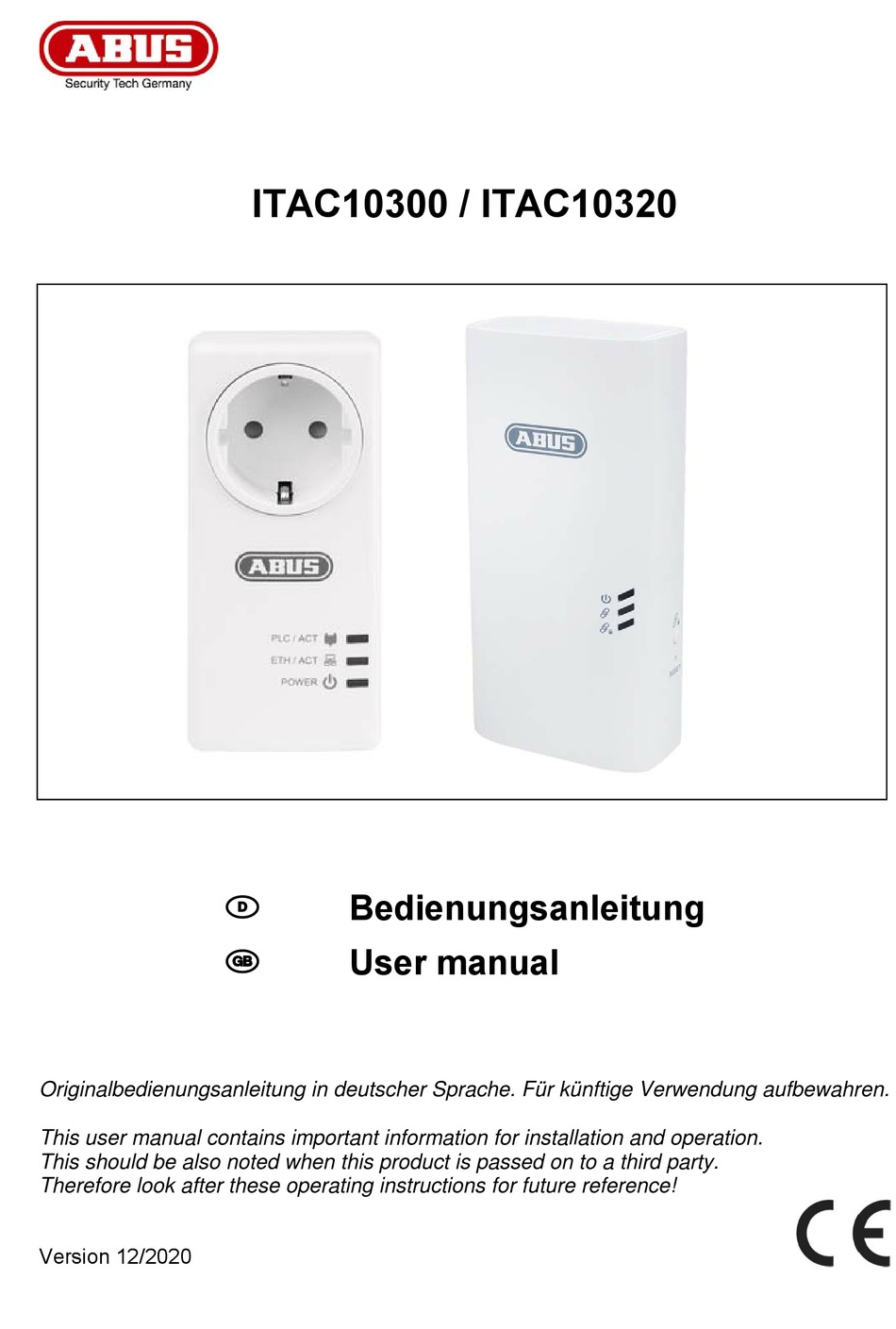

Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren.
This user manual contains important information for installation and operation.
This should be also noted when this product is passed on to a third party.
Therefore look after these operating instructions for future reference!
Version 12/2020
ITAC10300 / ITAC10320
D
Bedienungsanleitung
gb
User manual
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Abus ITAC10300

Inhaltszusammenfassung für Abus ITAC10300

  • Seite 1 ITAC10300 / ITAC10320 Bedienungsanleitung User manual Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren. This user manual contains important information for installation and operation. This should be also noted when this product is passed on to a third party. Therefore look after these operating instructions for future reference!
  • Seite 2 Specification ......................16   LED indications ..................... 17   Button features ...................... 18   How to install the ABUS Powerline Adapter ............. 19   Adding a new device ....................20   Troubleshooting ......................21   Connect multiple adapters ..................22  ...

  • Seite 3: Technische Daten

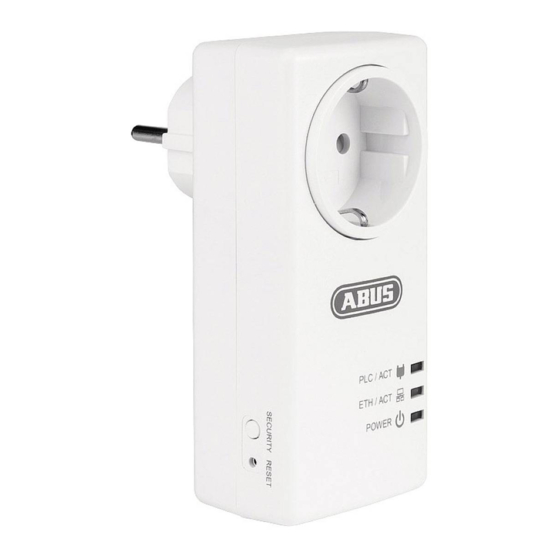

    ITAC10300 – ABUS Powerline Adapter Merkmale  Datenübertragung über vorhandenes Stromnetz  Integrierter Gigabit RJ45 Anschluss  Integrierte Steckdose (230 VAC durchgeschliffen)  Schnelle Übertragungsraten mit bis zu 1000 Mbit/s nach G.hn (HomeGrid- Standard)  Unterstützung von bis zu 16 Adaptern in einem Netzwerk ...

  • Seite 4: Led-Anzeige

    LED Anzeige LED Anzeige Farbe Zustand Beschreibung Aktuelle Verbindung hat mehr als 40 Mbit/s Grün Blinkt Powerline Adapter Kopplung Aktuelle Verbindung hat mehr als 20 Mbit/s und Orange weniger als 40 Mbit/s Aktuelle Verbindung liegt zwischen 1 und 20 Mbit/s Keine Powerline Verbindung Ethernet Schnittstelle aus Grün...

  • Seite 5: Tastenfunktionen

    Tastenfunktionen SECURITY RESET Tasten- Taste Taste Beschreibung funktion drücken Taste für mehr als 2 Sekunden Powerline gedrückt halten. Die Powerline LED SECURITY Adapter +2 Sek. beginnt langsam zu blinken und Kopplung Konfigurationsphase beginnt Auf Werksein- Taste für mehr als 25 Sekunden RESET stellungen +25 Sek.
  • Seite 6 ITAC10320 – ABUS Powerline PoE Adapter Merkmale  Datenübertragung über vorhandenes Stromnetz  Zwei integrierte 100 Mbit/s RJ45 Anschlüsse mit 2 x 15,4 W PoE Leistung oder 1 x 30 W PoE Leistung  Unterstützt PoE/PoE+ zum direkten Betrieb Ihres PoE/PoE+ fähigen Netzwerkgerätes am Powerline Adapter...
  • Seite 7 LED Anzeige LED Anzeige COLOR MODE Description Aktuelle Verbindung hat mehr als 40 Mbit/s Grün Blinkt Powerline Adapter Kopplung Aktuelle Verbindung hat mehr als 20 Mbit/s und Orange Verbin- weniger als 40 Mbit/s dungs Aktuelle Verbindung liegt zwischen 1 und 20 Mbit/s Keine Powerline Verbindung Sichere Verbindung hergestellt Grün...
  • Seite 8 Tastenfunktionen SECURITY RESET Tasten- Taste Taste Beschreibung funktion drücken Taste für mehr als 2 Sekunden Powerline gedrückt halten. Die SECURITY LED SECURITY Adapter +2 Sek. Kopplung beginnt langsam zu blinken und Konfigurationsphase beginnt Auf Werksein- Taste für mehr als 25 Sekunden RESET stellungen +25 Sek.

  • Seite 9: Installation Von Abus Powerline Adaptern

    Installation von ABUS Powerline Adaptern Der ABUS Powerline Adapter ITAC10300 wird für gewöhnlich zum Anschluss von Router/Gateway verwendet. Der ABUS Powerline PoE Adapter ITAC10320 mit Power over Ethernet Ausgängen wird für gewöhnlich zum Anschluss von PoE fähigen Netzwerkgeräten wie IP Kameras verwendet.

  • Seite 10: Hinzufügen Eines Neuen Gerätes

    Hinzufügen eines neuen Gerätes Haben Sie bereits 2 Powerline Adapter gekoppelt und wollen weitere zu Ihrem Netzwerk hinzufügen, folgen Sie bitte den nächsten Schritten: 1. Stecken Sie den neuen Powerline Adapter in die gewünschte Steckdose. Warten Sie zunächst 1 Minute bis das Gerät hochgefahren ist, bevor Sie mit Schritt 2 beginnen.

  • Seite 11: Problemlösung

    Werkseinstellungen zurück indem Sie die RESET Taste für mehr als 25 Sekunden gedrückt halten bis alle LEDs zu blinken beginnen. Danach fahren Sie bitte mit den Schritten im Kapitel “Installation von ABUS Powerline Adaptern” fort, um die Konfiguration abzuschließen.
  • Seite 12  Nur für den Innenbereich geeignet  Öffnen Sie das Gehäuse nicht  Verwenden Sie das Gerät nicht in direkter Nähe von Wasser  Stecken Sie keine Spitzen Gegenstände in die Öffnungen der Steckdose des Adapters  Die max. Strombelastung der Steckdose beträgt 15A (ITAC10300)
  • Seite 23 D Impressum Diese Bedienungsanleitung ist eine Publikation der ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
