Funk DFM-1000 Gebrauchsanweisung

Allgemeine Hinweise
Elektrogeräte, Verpackungsmaterial usw. gehören nicht in den Aktionsbereich von Kindern.
Verpackungs- und Verschleißmaterial (Folien, ausgediente Produkte) sind umweltgerecht zu entsorgen.
Die Weitergabe des Produktes soll mit der dazugehörigen Gebrauchsanweisung erfolgen.
Garantie, Gewährleistung: es gelten die gesetzlichen Bestimmungen.
Batteriegesetz, Hinweise zum Umweltschutz
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt
werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen
Geräten abgegeben werden. Das Symbol der durchgestrichenen Mülltonne auf dem Produkt, der
Gebrauchsanweisung oder der Verpackung weist darauf hin.
Batteriegesetz: Im Lieferumfang einiger Geräte befinden sich Batterien oder Akkus, die zum Betrieb der
Geräte dienen. Diese können auch in den Geräten fest eingebaut sein. Wir sind als Händler verpflichtet
unsere Kunden im Zusammenhang mit dem Vertrieb von Batterien auf die Batterieverordnung hinzuweisen:
Bitte entsorgen Sie alle Batterien so wie es vom Gesetzgeber vorgeschrieben wird, die Entsorgung im
Hausmüll ist ausdrücklich verboten. Sie können die Batterien und Akkus an kommunalen Sammelstellen
oder im Handel vor Ort kostenfrei abgeben. Von uns erworbene Batterien können Sie nach Gebrauch auch
an die nachfolgende Adresse zurücksenden. Bitte ausreichend frankieren, wir ersetzen das Briefporto:
DIW-GmbH, Balanstr. 89 b, 81539 München. Batterien, die Schadstoffe enthalten sind mit dem Symbol
einer durchgestrichenen Mülltonne gekennzeichnet, die Symbole sind die chemischen Bezeichnungen des
enthaltenen Schadstoffes. "CD" steht für Cadmium, "Pb" für Blei, "Hg" für Quecksilber,"Li" für Lithium, "Ni"
für Nickel, "Mh" für Metallhydrid und "Zi" für Zink.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der
stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen
Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige
Entsorgungsstelle.
Aktuelle Informationen im Internet: www.Funk-Abluftsteuerung.de
Die Konformitätserklärung können Sie hier herunterladen: http://diw-punkt.de/DP_Download.html
Irrtum, Änderungen des Designs und der technischen Daten ohne Vorankündigung bleiben im Sinne
ständiger Produktverbesserungen vorbehalten. Schutzrechte angemeldet. Stand 08-2012
Hergestellt für: DIW-Dipl.-Ing.Weber GmbH, Balanstr.89b, DE-81539 München.
WEEE-Reg.-Nr.: DE47592106
--------------------------------------------------------------------------------------------------------------------------------------------
EG-Konformitätserklärung
Hiermit bestätigen wir in alleiniger Verantwortung, dass das Produkt
Funk Magnetsender DFM-1000
auf das sich diese Erklärung bezieht, mit den Vorschriften folgender Europäischer Richtlinien übereinstimmt:
Produkt in Frequenzklasse 1
EMC: ETSI EN 301 489-1 V1.8.1
ETSI EN 301 489-3 V1.4.1
R&TTE: EN 300 220-1 V2.1.1 (2006.04)
EN 300 220-2 V2.1.2 (2007.06)
LVD: EN60950-1:2006+A11:2009+A1:2010+A12:2011
Prüf-Nr.: EMC: BCTC- 12081628 vom 27.08.2012
R&TTE: BCTC- 12081629 vom 27.08.2012
LVD: BCTC- 12080579S vom 27.08.2012
Gemäß den Bestimmungen von der R&TTE - Richtlinie 1999/5/EG und EMC - Directive 2004/108/EG.
Das Produkt ist für den Betrieb in folgenden Ländern vorgesehen:
Inverkehrbringer ..................................................:
Adresse ..............................................................:
Kontaktperson.....................................................:
Anbringung der CE-Kennzeichnung....................:
München, den 30.08.2012
-----------------------------------
(Ort, Datum )
und www.DIW-Punkt.de
AT, FI, DE, EL, IE, IT, ILU, N, NL, PT, CZ, ES, SE
DIW Dipl.-Ing. Weber Büroausstattung GmbH
Balanstr. 89b , DE-81539 München
Alfred Weber, Dipl.-Ing. (FH)
Tel.: +49 89 89050990 Fax: -471417 mail: office@diw-gmbh.de
Typenschild
Alfred Weber, Dipl.-Ing (FH)
-----------------------------------------------------------
Name und Unterschrift des Verantwortlichen
Gebrauchsanweisung:
Funk-Magnetsensor DFM-1000
Sehr geehrter Kunde, vielen Dank für Ihren Kauf des Funk-Magnetsensors DFM-1000. Bitte lesen Sie die
Gebrauchsanweisung vor Inbetriebnahme sorgfältig durch und bewahren Sie diese auf.
1. Produktbeschreibung

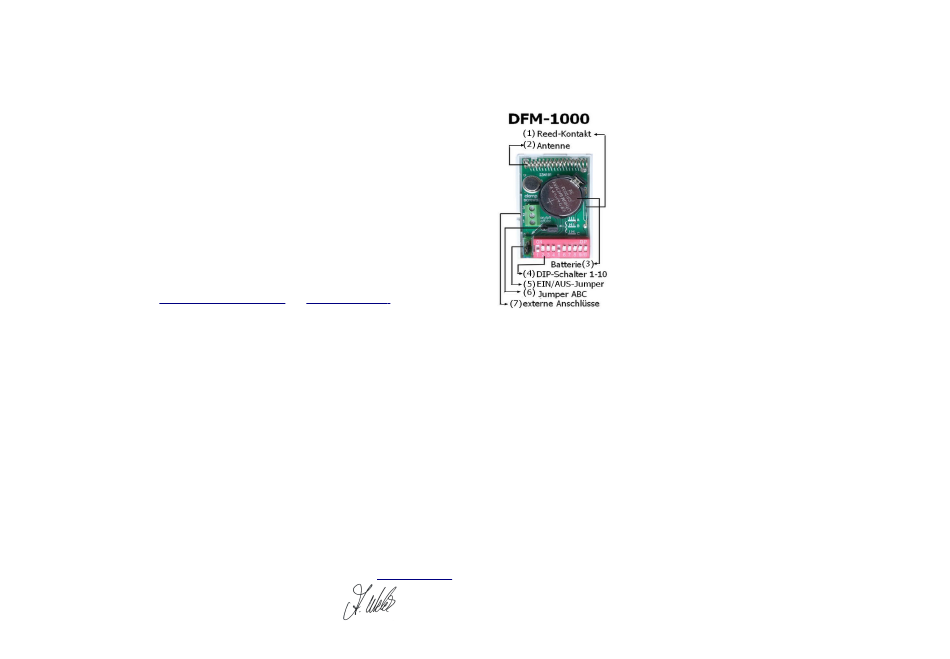

Lage der einzelnen Elemente:
(1) Reed-Kontakt zur Schaltung durch Annäherung eines Magneten.
(2) interne Antenne zur Funkübertragung
(3) Batterie CR2032 – Pluspol (+) muss nach nach oben zeigen
(4) DIP-Schalter zur Einstellung des Sendecodes passend zum Empfänger.
(5) EIN/AUS-Jumper– EIN oder AUS-SIGNAL bei Magnet_Annäherung.
(6) Jumper ABC -Expertenmodus UND-/ODER-Schaltung (normal C)
(7) Anschluss für externe Schaltkontakte
Der Funk-Magnetsensor DFM-1000 ist ein universeller Hightech-Sensor, der
die verschiedensten Aufgaben kabellos verwirklichen kann.
Überprüfen Sie z.B. die Fensterstellung und schalten dadurch Ihre
Dunsthaube gemäß den Vorschriften: nur wenn ein Fenster geöffnet ist und
eine Frischluftzufuhr gewährleistet ist, ist der Betrieb der Dunsthaube oder
eines Abluftventilators möglich.
Energieeinsparung bei Heizgeräten und Klimaanlagen: ist das Fenster zum
Lüften offen, wird das Heiz- oder Klimagerät ausgeschaltet.
Oder Sie machen jeden bestehenden Schaltkontakt (Lichtschalter, Thermostat, Relais, uvm.) zum
Funksender.
2. Eigenschaften und Funktion
Der Magnet-Sensor (1) schaltet durch Annäherung eines Magneten an das Gehäuse und setzt die
Bewegungsänderungen des Magneten in ein kurzes Funksignal "EIN"/"AUS" (umschaltbar) um. Beim
Entfernen des Magneten wird das gegenteilige Funksignal gesendet.Es erfolgt kein dauerhaftes Senden.
Die externe Anschluss-Möglichkeit (7) eines potentialfreien Schließers löst die gleichen Schaltimpulse
aus, somit ist das Modul universell für viele Schaltaufgaben und Überwachungen geeignet.
Hinweis: das Modul ist nicht geeignet für Sicherheits-Anwendungen, wie z.B. für NOT-Ruf/
NOT-AUS-Funktionen.
3. INBETRIEBNAHME
Batterie einlegen: öffnen Sie das Gehäuse des Sensors (hebeln Sie an der Aussparung z.B. mit einer
Münze den Deckel ab) und setzen Sie die Batterie vorsichtig in die Batterieaufnahme (3) und klicken sie an
der Feder ein.. Achten Sie bitte auf eine saubere Batterieoberfläche und Kontakte. Die PLUS-„+" Seite sieht
nach oben, „MINUS" ist unten. Zum Herausnehmen der Batterie drücken Sie seitlich gegen die
hochstehende Feder.
CODIERUNG - so passen Sie den Magnet-Sensor (=Sender) dem Empänger an:
Damit sich der Magnetsensor (=Sender) und Empfänger verstehen, wird der richtige Sendecode mit den 10
weißen DIP-Schaltern (4) eingestellt.
Beispiele für verschiedene Empfängertypen:
I.) DIW-Funk-ZwischensteckerDZ-3600: Öffnen Sie im ausgesteckten und spannungsfreien Zustand den
Code-Deckel auf der Rückseite des Funk-Zwischensteckers (=Empfänger) und stellen Sie die gleiche
Einstellung wie beim Sender ein. Wenn Sie beim Sender als Einstellung z.B. 1 auf ON stehen haben und
den Rest auf OFF, stellen Sie die gleiche Kombination (1 ON, der Rest OFF) beim Empfänger ein.
II.) Intertechno- , Elro-, Düwi- kompatible Empfänger mit manueller Code-Einstellung A1..4 bis D1...4:
