WL 1025 – Bedienungsanleitung

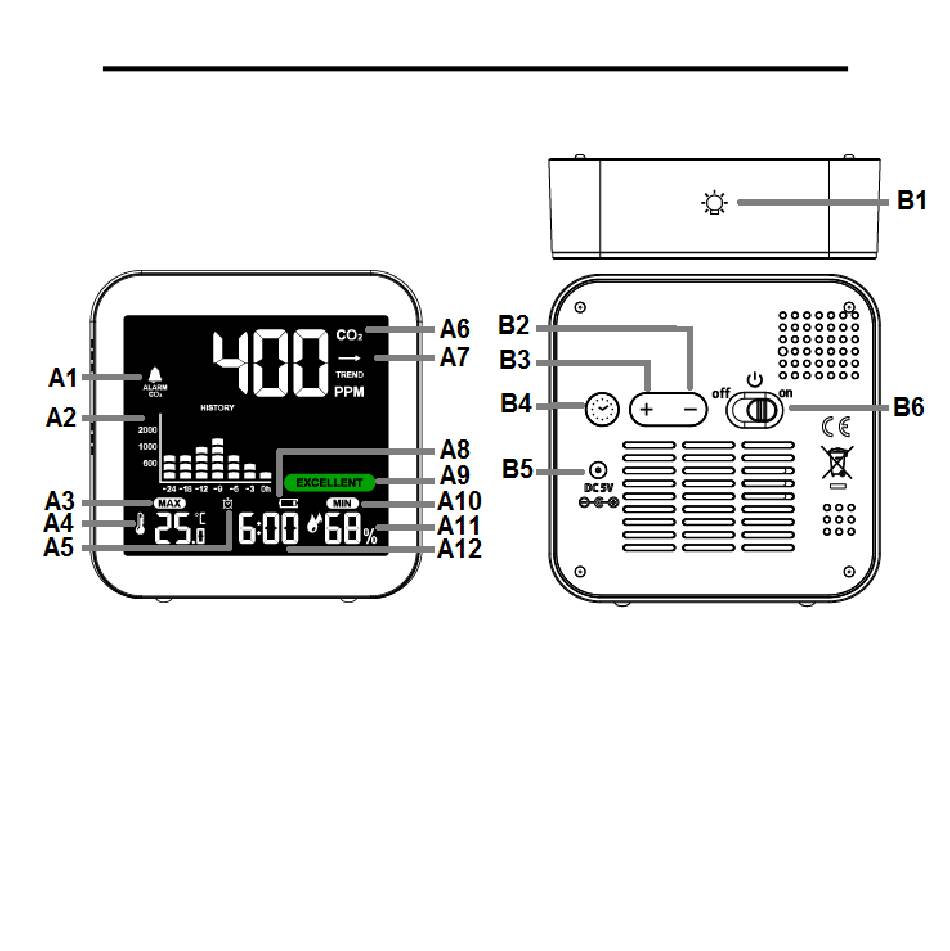

Übersicht
A – Anzeige
A1- CO2-Konzentrationsalarm
A2 - 24-Stunden-CO2-Historie
A3 - Symbol für Maximalwerte
A4 – Temperatur
A7 – CO2-
Konzentrationstrend
A8 – Niedrigstromanzeige
A9 – Farbige CO2-
Beurteilung
A10 – Symbol für
Minimalwerte
DE1
Werbung
Verwandte Anleitungen für Technoline WL 1025
Inhaltszusammenfassung für Technoline WL 1025
- Seite 1 WL 1025 – Bedienungsanleitung Übersicht A – Anzeige A7 – CO2- A1- CO2-Konzentrationsalarm Konzentrationstrend A8 – Niedrigstromanzeige A2 - 24-Stunden-CO2-Historie A9 – Farbige CO2- A3 - Symbol für Maximalwerte Beurteilung A4 – Temperatur A10 – Symbol für Minimalwerte...
- Seite 2 A5 – Alarmsymbol A11 – Luftfeuchtigkeit A6 – CO2-Konzentration A12 – Uhrzeit B – Gehäuse und Tasten B1 – “LIGHT ( )” Taste B4 – “TIME ( )” Taste B2 – “-” Taste B5 – DC-Netzanschluss B3 – “+” Taste B6 –...
- Seite 3 Verwendung mit USB-Kabel Verwenden Sie nur den mitgelieferten USB-Adapter, um ein mit Strom versorgtes Gerät mit dem WL 1025 zu verbinden. Oder verwenden Sie einen handelsüblichen DC 5,0V/1A USB-Adapter (nicht im Lieferumfang enthalten), um das USB-Adapterkabel mit einer Haushaltssteckdose zu verbinden.
- Seite 4 CO2-Werte und Anzeigen aktualisiert und angezeigt. Stellen Sie den WL 1025 sicher auf eine ebene Fläche mit ausreichend freiem Raum zu allen Seiten. Auf diese Weise ist sichergestellt, dass der CO2-Sensor und der Thermo- Hygro-Sensor innerhalb des WL 1025 die besten Ergebnisse erzielen.
- Seite 5 Zeit- und Alarmeinstellung Halten Sie im normalen Anzeigemodus die " " Taste für 3 Sekunden gedrückt, um in den Einstellmodus zu gelangen. Drücken Sie die "+" oder "-" Taste, um die Einstellung anzupassen, und drücken Sie die " "...
- Seite 6 wie der Alarm eingeschaltet ist. Alarm und Schlummerfunktion: Wenn der Alarm ertönt, blinkt das Alarmsymbol. Drücken Sie die " " Taste, um den Schlummeralarm zu aktivieren (das Alarmsymbol blinkt weiterhin auf der LCD-Anzeige und der Alarm ertönt nach 5 Minuten erneut) oder eine beliebige andere Taste, um den Alarm zu stoppen und er ertönt zur gleichen Zeit des nächsten Tages.
- Seite 7 Drücken Sie im normalen Anzeigemodus die "+" Taste, um die maximalen und minimalen Werte von Temperatur, Luftfeuchtigkeit und CO2 anzuzeigen. MAX wird angezeigt, wenn die Maximalwerte angezeigt werden, und MIN wird angezeigt, wenn die Minimalwerte angezeigt werden. Halten Sie die "+" Taste für 2 Sekunden gedrückt, während Sie die MAX- und MIN-Werte anzeigen, können Sie die MAX- und MIN-Werte löschen und die Aufzeichnung erneut starten.
- Seite 8 Die Diagonalfrequenz der Messung der Kohlendioxid- konzentration beträgt 5 Sekunden. Die aktuelle CO2-Konzentrationswert wird über vier Symbole dargestellt: EXCELLENT (Exzellent): 400~600 ppm; GOOD (Gut): 601 ~ 1000 ppm; MEDIUM (Mittel)I: 1001 ~ 1500 ppm; POOR (Schlecht): 1501~2000 ppm; POOR (Schlecht) blinkt: 2001 ppm und mehr CO2-Konzentration in einer 24 Stunden Historienanzeige ...
- Seite 9 -12h, -9h, -6h, -3h, -0h. Kalibrierung von CO2: Der Sensor hat eine automatische Kalibrierung und kann daher sofort eingesetzt werden. Diese Nutzungsvariante wird empfohlen. Eine manuelle Kalibrierung ist möglich. Manuelle Kalibrierungsfunktion: Halten Sie im normalen Anzeigemodus die "+" Taste für 2 Sekunden gedrückt, um den manuellen Kalibrierungs- modus aufzurufen.
- Seite 10 Der Wert der CO2-Konzentration blinkt. Drücken Sie die "+" oder die "-" Taste, um den gewünschten Wert einzustellen. Drücken Sie " ", um zu bestätigen und den Einstellmodus zu verlassen. Sie können die Einstellung auch speichern und den Einstellmodus jederzeit verlassen, wenn Sie 30 Sekunden keine Taste drücken.
- Seite 11 verringert sich. Durch den eingebauten automatischen Kalibrierungsalgorithmus wird der Drift des Sensors korrigiert. Etwa 25 Stunden nach dem Sensorstart werden innerhalb von 25 Stunden die niedrigsten Kohlendioxid- Konzentrationswerte gespeichert, um den Grundwert der atmosphärischen Kohlendioxid-Konzentration im Freien (ca. 400ppm) zu ändern. Es werden 7 Tage lang die niedrigsten Messungen der CO2-Konzentrationswerte gespeichert werden, um sich an den Grundwert der CO2- Konzentration im Freien (ca.
- Seite 12 Stufen (hoch - mittel - niedrig - aus). Niedrigstromanzeige: Die Niedrigstromanzeige " " wird angezeigt, wenn der Akku des WL 1025 eine niedrige Batteriespannung hat. Das Gerät schaltet die Hintergrundbeleuchtung, die Kohlendioxid-Erkennungsfunktion usw. aus, um den kontinuierlichen Betrieb der Zeitfunktion zu gewährleisten.
- Seite 13 WL 1025 sollte nicht über einen längeren Zeitraum in einer verschmutzten Umgebung aufgestellt werden (z. B.: versiegelten Räumen, kontaminierte Umgebungen). Bevor der WL 1025 verwendet wird, sollte er für mehr als 1 Stunde in eine gut belüftete Umgebung gebracht werden, um genaue Messwerte zu gewährleisten. Fehlerbehebung: ...
- Seite 14 Hiermit erklärt Technotrade, dass sich das Produkt WL 1025 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU und ROHS 2011/65/EG befindet. Die Original-EU- Konformitätserklärung finden Sie unter: www.technoline.de/doc/4029665410258 Technische Daten Luftfeuchtigkeits-Messbereich: 1%~99% Luftfeuchtigkeits-Auflösung: 1% Temperatur-Messbereich: -9.9~50°C, niedriger als -9,9°C zeigt...
- Seite 15 Tauchen Sie das Gerät nicht in Wasser. Vermeiden Sie den Kontakt mit ätzenden Materialien. Werfen Sie das Gerät nicht ins Feuer. Es könnte explodieren. Öffnen Sie nicht das Gehäuse und manipulieren Sie nicht bauliche Bestandteile des Geräts. Verwenden Sie das Produkt ausschließlich für den vorgesehenen Zweck! Hinweispflicht nach dem Elektronikgerätegesetz...
- Seite 44 Hinweis: Bedienungsanleitung in 8 Sprachen Zusätzlich zu dieser gedruckten Bedienungsanleitung können Sie die Bedienungsanleitung in 8 Sprachen auf der offiziellen Internetseite www.technoline.de herunterladen. Note: Instruction manual in 8 languages In addition to this printed user manual, you can download the user manual in 8 languages from the official website www.technoline.de .
