FVG Frühbeet 2 in 1 Gebrauchsanleitung Seite 5

Werbung

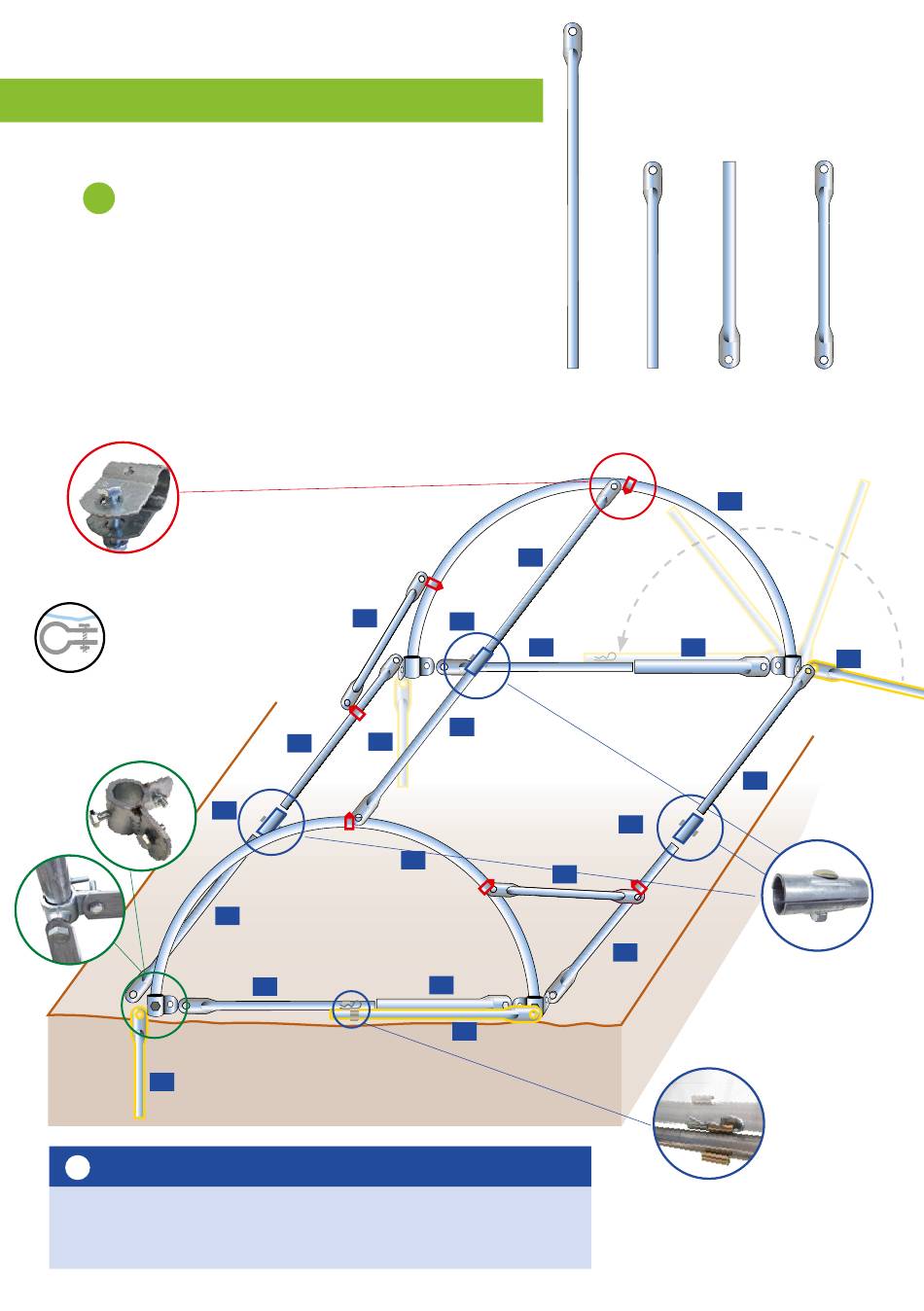

Aufbau Frühbeet
1.
Verbinden und verschrauben Sie
alle Teile, außer den gelb Markierten,
wie unten abgebildet.
Bogen (E) 2 Strebklemmen (G) erst
einfädeln, weitere Steckrohre
montieren.
Strebklemmen immer mit der
Schrauben-Mutter von der
Folie abgewendeten Seite
montieren.
Teil H
Eck-Rohrverbinder
B
B
Wichtig
!
Teil H - so ausrichten, dass 2 Schrauben auf der kurzen
Seite des Frühbeets zu sehen sind.
D
B
A
F
A
A
TEIL A
0,96 m
Steckrohr
Ø27 mm
A
F
A
A
E
D
C
A
TEIL B
TEIL C
0,50 m
0,50 m
Steckrohr
Steckrohr
Ø27 mm
Ø32 mm
E
C
A
F
A
Teil F
Rohrkupplung
Rohrkupplung immer mit
der Schrauben-Mutter von
der Folie abgewendeten
Seite montieren.
Zwei Ohrclips (Ø 25 mm)
mit Verbindungshaken
zum Arretieren der Lüftungsstütze(n)
TEIL D
0,50 m
Rohr
Ø27 mm
A
5|8
