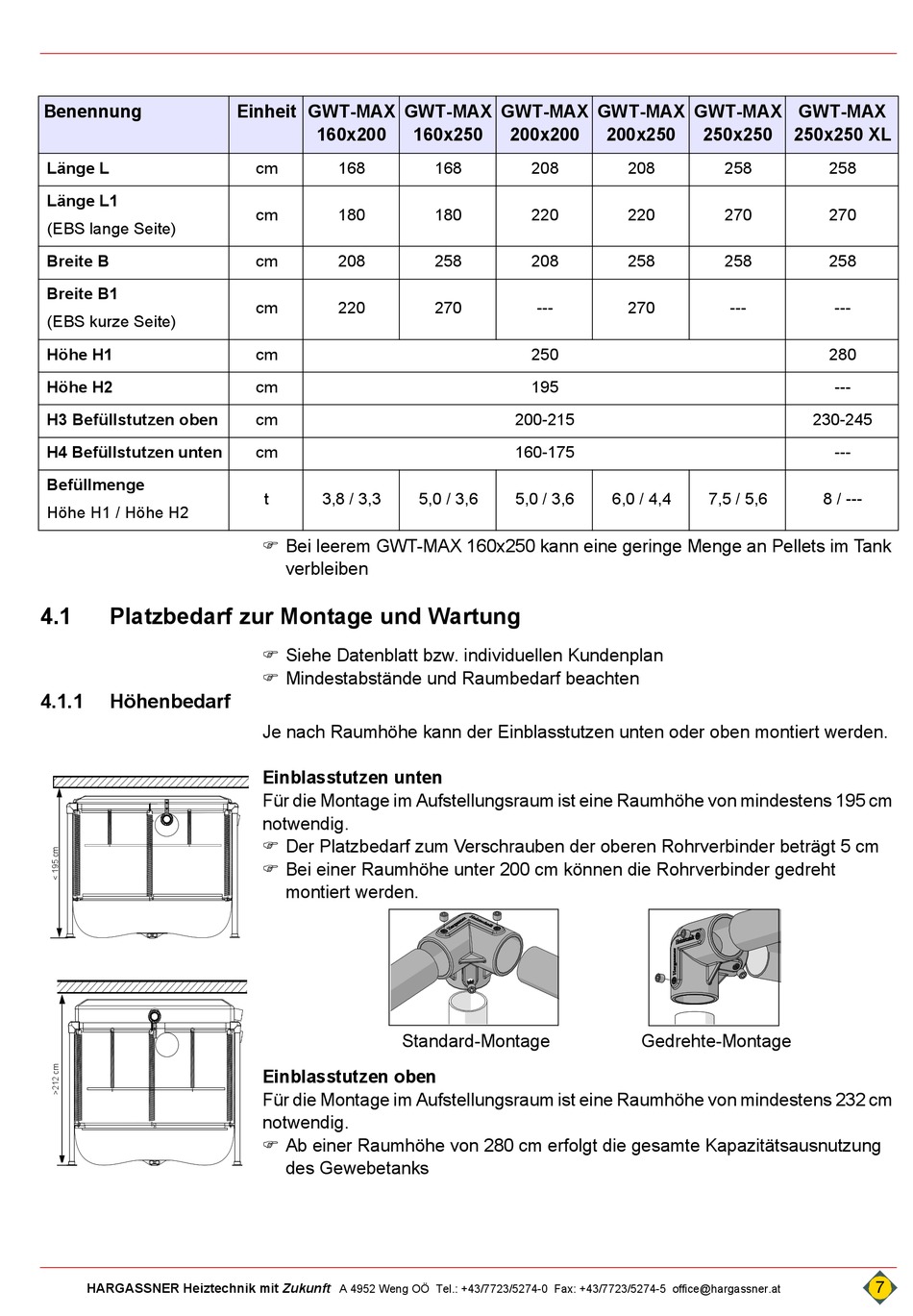

Platzbedarf Zur Montage Und Wartung - Hargassner GWT MAX Montageanleitung

Benennung
Länge L
Länge L1
(EBS lange Seite)
Breite B
Breite B1
(EBS kurze Seite)
Höhe H1
Höhe H2
H3 Befüllstutzen oben
H4 Befüllstutzen unten
Befüllmenge
Höhe H1 / Höhe H2
4.1

Platzbedarf zur Montage und Wartung

4.1.1 Höhenbedarf
HARGASSNER Heiztechnik mit Zukunft
Einheit GWT-MAX GWT-MAX
160x200
cm 168
cm 180
cm 208
cm 220
cm
cm
cm
cm
t 3,8 / 3,3
 Bei leerem GWT-MAX 160x250 kann eine geringe Menge an Pellets im Tank
verbleiben
 Siehe Datenblatt bzw. individuellen Kundenplan
 Mindestabstände und Raumbedarf beachten
Je nach Raumhöhe kann der Einblasstutzen unten oder oben montiert werden.
Einblasstutzen unten
Für die Montage im Aufstellungsraum ist eine Raumhöhe von mindestens 195 cm
notwendig.
 Der Platzbedarf zum Verschrauben der oberen Rohrverbinder beträgt 5 cm
 Bei einer Raumhöhe unter 200 cm können die Rohrverbinder gedreht
montiert werden.
Standard-Montage
Einblasstutzen oben
Für die Montage im Aufstellungsraum ist eine Raumhöhe von mindestens 232 cm
notwendig.
 Ab einer Raumhöhe von 280 cm erfolgt die gesamte Kapazitätsausnutzung
des Gewebetanks
