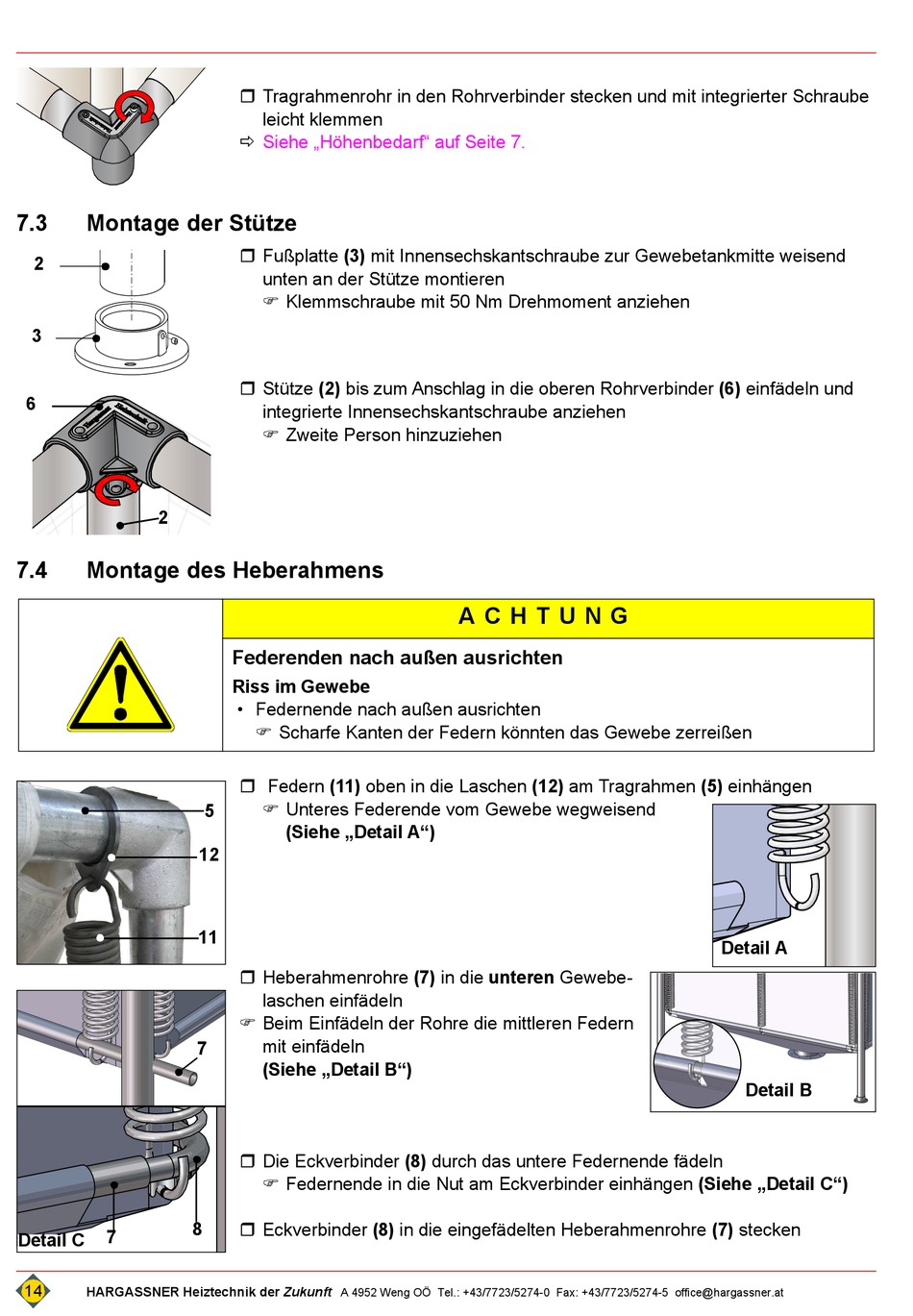

7.3 Montage der Stütze
2
3
6
2
7.4

Montage des Heberahmens

7
Detail C
14
HARGASSNER Heiztechnik der Zukunft
 Tragrahmenrohr in den Rohrverbinder stecken und mit integrierter Schraube
leicht klemmen
Siehe „Höhenbedarf" auf Seite 7.

 Fußplatte (3) mit Innensechskantschraube zur Gewebetankmitte weisend
unten an der Stütze montieren
 Klemmschraube mit 50 Nm Drehmoment anziehen
 Stütze (2) bis zum Anschlag in die oberen Rohrverbinder (6) einfädeln und
integrierte Innensechskantschraube anziehen
 Zweite Person hinzuziehen
Federenden nach außen ausrichten
Riss im Gewebe
• Federnende nach außen ausrichten
 Scharfe Kanten der Federn könnten das Gewebe zerreißen
 Federn (11) oben in die Laschen (12) am Tragrahmen (5) einhängen
 Unteres Federende vom Gewebe wegweisend
5
(Siehe „Detail A")
12
11
 Heberahmenrohre (7) in die unteren Gewebe-
laschen einfädeln
 Beim Einfädeln der Rohre die mittleren Federn
mit einfädeln
7
(Siehe „Detail B")
 Die Eckverbinder (8) durch das untere Federnende fädeln
 Federnende in die Nut am Eckverbinder einhängen (Siehe „Detail C")
8
 Eckverbinder (8) in die eingefädelten Heberahmenrohre (7) stecken
A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at
A C H T U N G
Detail A
Detail B
