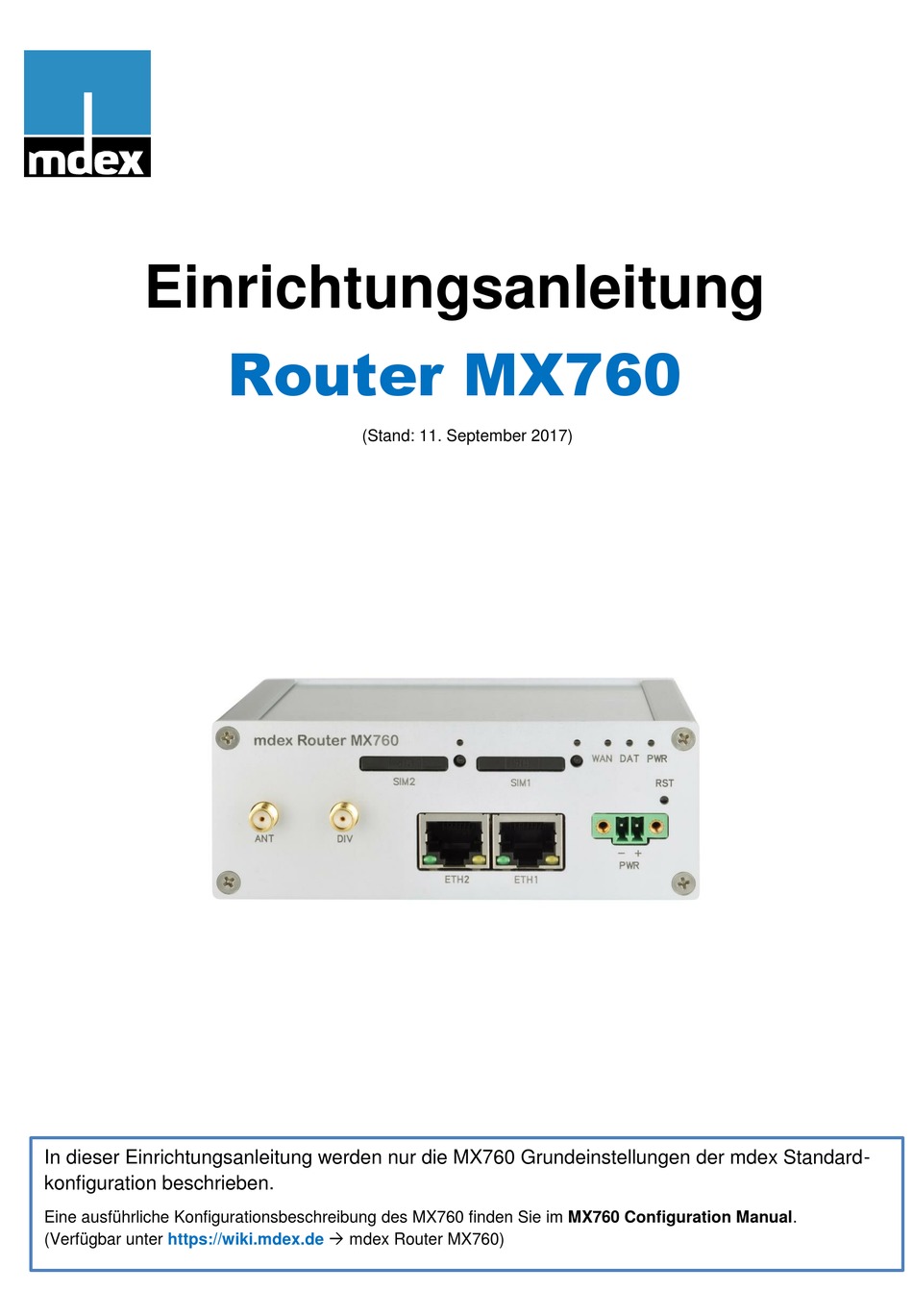

Einrichtungsanleitung

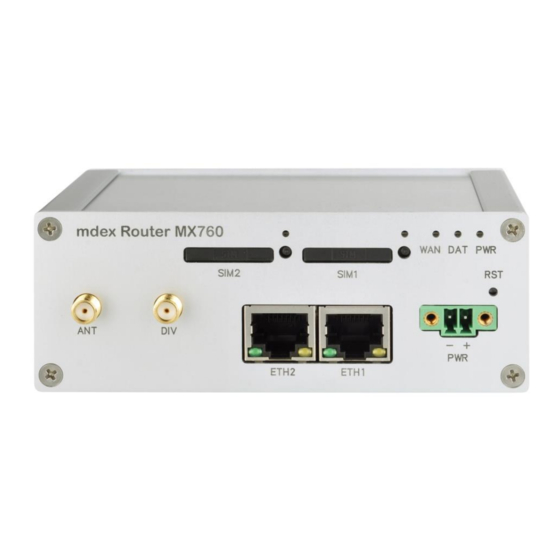

Router MX760
(Stand: 11. September 2017)
In dieser Einrichtungsanleitung werden nur die MX760 Grundeinstellungen der mdex Standard-
konfiguration beschrieben.
Eine ausführliche Konfigurationsbeschreibung des MX760 finden Sie im MX760 Configuration Manual.
 mdex Router MX760)
(Verfügbar unter
https://wiki.mdex.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Mdex MX760

Inhaltszusammenfassung für Mdex MX760

  • Seite 1 Einrichtungsanleitung Router MX760 (Stand: 11. September 2017) In dieser Einrichtungsanleitung werden nur die MX760 Grundeinstellungen der mdex Standard- konfiguration beschrieben. Eine ausführliche Konfigurationsbeschreibung des MX760 finden Sie im MX760 Configuration Manual.  mdex Router MX760) (Verfügbar unter https://wiki.mdex.de...

  • Seite 2: Inhaltsverzeichnis

    Die in dieser Unterlage enthaltenen Angaben und Daten können ohne vorherige Ankündigung geändert werden. Hinweis zum Urheberrecht: Dieses Dokument ist von mdex AG urheberrechtlich geschützt und darf nur zur internen Verwendung vervielfältigt werden. Alle anderen Vervielfältigungen, auch auszugsweise, sind ohne vorherige schriftliche Genehmigung von mdex AG nicht gestattet.

  • Seite 3: Lieferumfang

    1x Einrichtungsanleitung MX760 1x Datenträger CD/DVD oder USB-Stick (Lizenzinformationen inkl. Firmware & Open-Source Quellcode) * Bei Bestellung des MX760 ohne mdex SIM Tarif müssen Sie die vorinstallierte mdex SIM Vodafone durch Ihre eigene SIM-Karte laut Kapitel 4.1 SIM-Karte einlegen (Seite 6) ersetzen und die Mobilfunkeinstellungen laut Kapitel 5.3 Mobilfunkeinstellungen...

  • Seite 4: Vorkonfiguration Des Mx760

    MX760 vorinstalliert. Die Mobilfunkeinstellungen sind zum Betrieb dieser mdex SIM bereits vorkonfiguriert. * * Bei Bestellung des MX760 ohne mdex SIM Tarif müssen Sie die vorinstallierte mdex SIM Vodafone durch Ihre eigene SIM-Karte laut Kapitel 4.1 SIM-Karte einlegen...

  • Seite 5: Mx760 Schnellstart

    8. Bei Einsatz eines IPsec VPN Routers am MX760  6.1 Aufbau eines IPsec VPN (S. 25) 3.3 MX760 ohne mdex Dienst (als Internet-Router) Für die Einrichtung des MX760 ohne mdex Dienst (z.B. als Internet-Router) nehmen Sie sämtliche Einstellungen laut der Kapitel 4 Inbetriebnahme (Seite 6) und Kapitel...

  • Seite 6: Inbetriebnahme Des Mx760

    Sie Ihre SIM-Karte ein. 3. Schieben Sie den SIM Karteneinschub dann wieder vollständig in den Router. Für eine richtige Funktionalität des MX760 müssen beide Karteneinschübe (SIM1 & SIM2) geschlossen sein, auch wenn nur eine SIM-Karte eingesetzt ist. Seite 6...

  • Seite 7: Mdex Sim Entsperren

     Der gewünschte Tarif für die mdexSIM muss bei mdex bestellt worden sein.  Die ICCID der vorinstallierten mdex SIM finden Sie auf dem Zusatz-Label des MX760. 1. Melden Sie sich im mdex Management Portal an: https://manager.mdex.de (Ihre Zugangsdaten wurden Ihnen per E-Mail zugesandt.) 2.

  • Seite 8: Gsm Antenne Anschließen

    Der MX760 kann optional auf einer Hutschiene montiert werden. Befestigen Sie dazu die beiliegende Hutschienenhalterung mit den 4 Schrauben auf der Rückseite. Zum Entfernen des MX760 von der Hutschiene (DIN) drücken Sie den Router nach oben (1.) und ziehen ihn dann nach vorne (2.):...

  • Seite 9: Endgerät(E) Anschließen

     Der DHCP-Server des MX760 vergibt nur die IP-Adresse 192.168.1.100. Das Endgerät sollte auf „IP-Adresse automatisch beziehen“ eingestellt werden. Der MX760 ist in der Vorkonfiguration für eine dynamische Vergabe von IP Adressen (DHCP) vorkonfiguriert und weist automatisch die IP Adresse 192.168.1.100 zu.

  • Seite 10: Anschluss Von Mehreren Endgeräten

    4.6.2 Anschluss von mehreren Endgeräten Zum Anschluss mehrerer Endgeräte am MX760 beachten Sie bitte folgende Hinweise:  Wenn Sie mehr als 2 Endgeräte anschließen wollen, müssen Sie zusätzlich einen (handelsüblichen) Switch verwenden, den Sie an einen LAN Port (ETH1 oder ETH2) des MX760 anschließen.

  • Seite 11: Konfiguration Des Mx760 Anpassen

    Change Password geändert werden. Hinweise zum Passwort:  Beachten Sie, dass der MX760 bei Verwendung einer mdex public.IP über das Internet erreichbar ist. Daher wird dringend empfohlen, das voreingestellte Login-Passwort (root) auf ein sicheres Passwort zu ändern.  Wenn Sie das eingestellte Passwort vergessen haben, muss der MX760 laut Kapitel 5.10 MX760...

  • Seite 12: Mobilfunkeinstellungen

     Wenn nur eine SIM-Karte verwendet wird, werden die Einstellungen bei „Primary SIM card“ vorgenommen.  Das nachfolgende Bild zeigt den MX760 mit vorkonfigurierter mdexSIM Vodafone und Verwendung einer fixed.IP+. Bei Verwendung einer eigenen SIM-Karte müssen die voreingestellten Mobilfunkeinstellungen des ...
  • Seite 13 (Ihre Zugangsdaten wurden Ihnen per E-Mail zugesandt.) 2. Klicken Sie auf SIM-Karten  SIM-Karten durchsuchen. 3. Mit Klick auf den Button Suche starten werden alle mdex SIM-Karten angezeigt. (Sie können die Suche eingrenzen, indem Sie z.B. die ICCID der mdex SIM eingeben.) 4.
  • Seite 14 HSPA+) hergestellt.  LTE: Die Verbindung wird nur zum 4G Mobilfunknetz (LTE) hergestellt. PIN: PIN der SIM-Karte eingeben. Da mdex SIM-Karten in der Regel keine aktive PIN haben, lassen Sie dieses Feld bei Einsatz einer mdex SIM bitte frei. Wir empfehlen die SIM-Karte nicht mit einer PIN zu versehen. Ansonsten besteht das Risiko einer ungewollten Sperrung der SIM-Karte bei Eingabe einer falschen PIN.

  • Seite 15: Openvpn-Client Einrichtung

    Einrichtungsanleitung MX760 5.4 OpenVPN-Client Einrichtung Die Einrichtung des OpenVPN-Client im MX760 ist nur bei Verwendung eines mdex Dienst mit einer Verbindungsherstellung via OpenVPN erforderlich. Der OpenVPN-Client des MX760 ist für die Verwendung der mdex Dienste bereits vorkonfiguriert. Die OpenVPN Zugangsdaten des mdex Leitstellentunnel sind nicht für die Verwendung im OpenVPN Client des MX760 vorgesehen! Einrichtung ‚mdex fixed.IP+ via OpenVPN‘...
  • Seite 16 4. Übernehmen Sie die OpenVPN Einstellungen durch Klick auf den Button Apply. Den mdex DNS Server „46.16.220.98“ im MX760 einstellen. Wichtig: (Nur dann kann der MX760 bei Verwendung einer „mdex public.IP (via OpenVPN)“ auch DNS Namen auflösen.)  Klicken Sie unter Configuration Mobile WAN ...

  • Seite 17: Lan-Einstellungen

    5.5.1 LAN IP-Adresse des MX760 Der MX760 hat als Voreinstellung die IP-Adresse 192.168.1.1.  Um die IP-Adresse des MX760 zu ändern, klicken Sie unter Configuration Primary stellen Sie die gewünschte IP-Adresse und Subnetzmaske ein. (Die ETH1 und ETH2 Buchse funktionieren durch die aktivierte Option „Bridged“ als Switch.) 5.5.2...

  • Seite 18: Dhcp Server: Feste Zuordnung Der Ip-Adressen

    MX760 5.5.3 DHCP Server: Feste Zuordnung der IP-Adressen Wenn bestimmte Endgeräte immer die gleiche IP-Adresse vom DHCP-Server des MX760 erhalten sollen, können Sie diese anhand der MAC-Adresse fest zuordnen. Die feste Zuordnung ist speziell unter folgenden Umständen erforderlich:  Zum Fernzugriff auf bestimmte Endgeräte wurde im MX760 ein Port Forwarding eingestellt.

  • Seite 19: Forwarding (Weiterleitung Zum Zielgerät)

    Um das Weiterleitungsziel zu ändern, klicken Sie unter Configuration auf NAT. Default Server IP-Address: Stellen Sie hier die gewünschte IP-Adresse des Zielgerätes ein, zu dem alle Ports und Protokolle weitergeleitet werden sollen. (Die LAN IP-Adresse des MX760 muss sich im gleichen IP-Adressbereich befinden!) Seite 19...
  • Seite 20 Einrichtungsanleitung MX760 5.6.2 Port Forwarding (Weiterleitung nur bestimmter Ports) Anstelle des voreingestellten Host-Forwarding (alle Protokolle und Ports werden zur eingestellten Ziel IP-Adresse weitergeleitet), können Sie auch ein Port-Forwarding der erforderlichen Ports einrichten. Um die Port-Weiterleitungen einzurichten, klicken Sie unter Configuration NAT.

  • Seite 21: Fernzugriff Zum Mx760

    5.7 Fernzugriff zum MX760 Der Fernzugriff zum MX760 ist für HTTP Port 8080 voreingestellt. Wichtige Hinweise zum Fernzugriff:  Der MX760 ist bei Verwendung einer mdex public.IP über das Internet erreichbar. Daher wird dringend empfohlen, das voreingestellte Login-Passwort „root“ laut Kapitel Router-Passwort ändern (Seite 11) auf ein sicheres Passwort zu ändern.

  • Seite 22: Einstellungen Für Eine Stabile Verbindung

    Damit der MX760 und die Endgeräte, auch nach Wartungsarbeiten oder Störungen im Mobilfunknetz, immer zuverlässig erreichbar sind, sollte der voreingestellte Ping-Check und tägliche Neustart aktiviert bleiben. Nur wenn der MX760 ohne mdex Dienst oder ohne mdex SIM verwendet wird, muss bei „Ping IP Address“ unbedingt ein öffentlich erreichbarer Server eingestellt werden! 5.8.1 Ping-Check (Verbindungsüberprüfung)

  • Seite 23: Mx760 Konfiguration Sichern / Wiederherstellen

     Die MX760 Konfiguration kann unter Administration Backup Configuration gesichert werden. 5.9.2 Konfiguration wiederherstellen  Eine MX760 Konfigurationsdatei kann unter Administration Restore Configuration in den MX760 geladen werden. Die neue Konfiguration ist nach dem Reboot des MX760 aktiviert. Seite 23...

  • Seite 24: Mx760 Zurücksetzen

    (mdex Mobilfunkrouter  mdex Router MX760)  MX760_Standardkonfig_mdexSIM-Vodafone_fixedIP.cfg: mdex Standardkonfiguration mit den Mobilfunkeinstellungen einer mdexSIM Vodafone (fixed.IP+). (Dieses ist auch die Standardkonfiguration für alle MX760 ohne Bestellung eines mdex SIM Tarifs.)  MX760_Standardkonfig_mdexSIM-Telekom.cfg: mdex Standardkonfiguration mit den Mobilfunkeinstellungen einer mdexSIM Telekom.

  • Seite 25: Weitere Verwendungszwecke

    (Seite 19) zur IP-Adresse des IPsec VPN Routers eingerichtet sein. 4. Schließen Sie den IPsec VPN Router an die Buchse ETH1 oder ETH2 des MX760 an. 5. Aktivieren Sie in den IPsec VPN Einstellungen Ihrer VPN Router/Clients die Option „NAT Traversal“...

  • Seite 26: Anhang

    Einrichtungsanleitung MX760 7 Anhang 7.1 Wichtige Sicherheitshinweise Störungen anderer Geräte Die Verwendung des Routers kann zu Störungen bei anderen Geräten führen. Der Einsatz des Routers sollte in den folgenden Bereichen vermieden werden:  Dort, wo das Risiko einer Störung der Funktion anderer elektronischer Geräte besteht, wie beispielsweise in Krankenhäusern, Flughäfen, Flugzeugen, etc.

  • Seite 27: Allgemeine Informationen

    Entsorgungsvorschriften. Sie vermeiden damit schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit. Sie können den Router sowie die im Lieferumfang enthaltenen Elektronikteile zur fachgerechten Entsorgung auch auf Ihre Kosten zur mdex AG zurücksenden: mdex AG, Bäckerbarg 6, D-22889 Tangstedt, Germany WEEE-Reg.-Nr. DE55109668 Seite 27...
  • Seite 28 Einrichtungsanleitung MX760 Open-Source Lizenzhinweise Die MX Router Produktserie beinhaltet unter anderem auch sogenannte Open-Source-Software, die von Dritten hergestellt und für die freie Verwendung durch jedermann veröffentlicht wurde. Die Open-Source-Software steht jeweils unter besonderen Open-Source-Softwarelizenzen und dem Urheberrecht Dritter. Die Rechte des Kunden, die Open- Source-Software zu verwenden, werden im Detail von dem jeweils betroffenen Open-Source-Softwarelizenzen geregelt.
