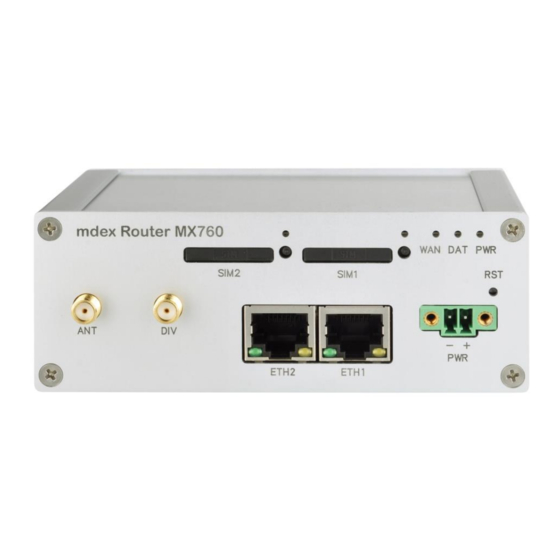

Mdex MX760 Einrichtungsanleitung

Mit mdexsim inkl. public.ip
Vorschau ausblenden Andere Handbücher für MX760:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Einrichtungsanleitung
mdex Router
MX760
mit
mdexSIM
inkl.
public.IP
Stand: 17. Mai 2019 (v3.5)
In dieser Einrichtungsanleitung werden die
MX760
Grundeinstellungen
zum Betrieb der vorinstallierten
mdexSIM
(Vodafone/Telekom) mit
public.IP
zum Fernzugriff auf ein angeschlossenes Endgerät beschrieben.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Mdex MX760

Inhaltszusammenfassung für Mdex MX760

  • Seite 1 Einrichtungsanleitung mdex Router MX760 mdexSIM inkl. public.IP Stand: 17. Mai 2019 (v3.5) In dieser Einrichtungsanleitung werden die MX760 Grundeinstellungen zum Betrieb der vorinstallierten mdexSIM (Vodafone/Telekom) mit public.IP zum Fernzugriff auf ein angeschlossenes Endgerät beschrieben.

  • Seite 2: Inhaltsverzeichnis

    Die in dieser Unterlage enthaltenen Angaben und Daten können ohne vorherige Ankündigung geändert werden. Hinweis zum Urheberrecht: Dieses Dokument ist von mdex GmbH urheberrechtlich geschützt und darf nur zur internen Verwendung vervielfältigt werden. Alle anderen Vervielfältigungen, auch auszugsweise, sind ohne vorherige schriftliche Genehmigung von der mdex GmbH nicht gestattet.

  • Seite 3: Lieferumfang

    Hutschienenhalterung (inkl. 4 Schrauben) mdexSIM public.IP (im MX760 Slot ‚SIM1‘ vorinstalliert) MX760 Einrichtungsanleitung 2 Vorkonfiguration des MX760 Der MX760 ist für den Betrieb der installierten SIM-Karte und zur Erreichbarkeit eines angeschlossenen Endgerätes vorkonfiguriert. Hier finden Sie die Vorkonfiguration im Detail: Netzwerkeinstellungen LAN IP-Adresse: 192.168.1.1 (ETH1 und ETH2 arbeitet als Switch)

  • Seite 4: Inbetriebnahme Des Mx760

    Einrichtungsanleitung – MX760 mit mdexSIM inkl. public.IP 3 Inbetriebnahme des MX760 3.1 SIM-Karteneinschub Ihre mdexSIM ist bereits im MX760 Slot SIM1 vorinstalliert. SIM Karteneinschub öffnen/schließen: 1. Um den SIM-Karteneinschub zu lösen, drücken Sie mit einem spitzen Gegenstand kräftig auf den Öffnungs-Knopf neben dem SIM-Karteneinschub.

  • Seite 5: Mdexsim Entsperren

    Einrichtungsanleitung – MX760 mit mdexSIM inkl. public.IP 3.2 mdexSIM entsperren mdexSIM ist gesperrt und muss vor der ersten Benutzung entsperrt werden! Die ICCID der aktiven SIM-Karte Sie auf dem Router-Label des MX880. SIM-Karte entsperren: 1. Im mdex Management Portal unter https://manager.mdex.de...

  • Seite 6: Gsm Antenne Anschließen

    Der MX760 kann optional auf einer Hutschiene montiert werden. Befestigen Sie dazu die beiliegende Hutschienenhalterung mit den 4 Schrauben auf der Rückseite. Zum Entfernen des MX760 von der Hutschiene (DIN) drücken Sie den Router nach oben (1.) und ziehen ihn dann nach vorne (2.):...

  • Seite 7: Endgerät(E) Anschließen

    Der MX760 ist für den Anschluss von einem Endgerät vorkonfiguriert. • Das Endgerät sollte auf „IP-Adresse automatisch beziehen“ eingestellt werden. Der MX760 ist in der Vorkonfiguration für eine dynamische Vergabe von IP Adressen (DHCP) vorkonfiguriert und weist automatisch die IP Adresse 192.168.1.100 zu.

  • Seite 8: Anschluss Von Mehreren Endgeräten

    Einrichtungsanleitung – MX760 mit mdexSIM inkl. public.IP Anschluss von mehreren Endgeräten Zum Anschluss mehrerer Endgeräte am MX760 beachten Sie bitte folgende Hinweise: • Wenn Sie mehr als 2 Endgeräte anschließen wollen, müssen Sie zusätzlich einen (handelsüblichen) Switch verwenden, den Sie an einen LAN Port (ETH1 oder ETH2) des MX760 anschließen.

  • Seite 9: Konfiguration Des Mx760 Anpassen

    Sie entweder den DHCP-Bereich des Routers laut Kapitel 4.5 DHCP- Server IP-Adressbereich festlegen (Seite 12) vergrößern oder der PC Netzwerkkarte eine freie IP-Adresse aus dem IP-Adressbereich 192.168.1.xxx manuell zuweisen. Zum Anpassen der MX760 Einstellungen können Sie mit einem Webbrowser auf die Weboberfläche des Routers zugreifen: Router LAN IP-Adresse: http://192.168.1.1...

  • Seite 10: Mobilfunkeinstellungen

    Einrichtungsanleitung – MX760 mit mdexSIM inkl. public.IP 4.3 Mobilfunkeinstellungen Die Mobilfunkeinstellungen des MX760 sind für den Betrieb der installierten mdex SIM-Karte bereits vorkonfiguriert. Die MX760 Mobilfunkeinstellungen des MX760 können unter Configuration → Mobile WAN angepasst werden: Die Option Create connection to mobile network aktiviert/deaktiviert die Mobilfunkverbindung.
  • Seite 11 Methode zur Authentifizierung (PAP, CHAP oder None). method: Für die Anmeldung bei mdex sollte PAP eingestellt werden. PIN: PIN der SIM-Karte. (mdex SIM-Karten haben in der Regel keine aktive PIN) Network Type: automatic selection (empfohlen!): Der MX760 stellt die schnellstmögliche Mobilfunkverbindung her. Sollte z.B. das LTE Mobilfunknetz vor Ort nicht verfügbar sein oder ausfallen, stellt der...

  • Seite 12: Lan-Einstellungen

    Der MX760 hat als Voreinstellung die IP-Adresse 192.168.1.1. (Die ETH1 und ETH2 Buchse funktionieren durch die aktivierte Option „Bridged“ als Switch.) Um die IP-Adresse des MX760 zu ändern, klicken Sie unter Configuration auf LAN → Primary und stellen Sie die gewünschte IP-Adresse und Subnetzmaske ein.

  • Seite 13: Dhcp-Server Feste Zuordnung Der Ip-Adressen

    • Die jeweiligen Zielgeräte sollen ihre IP-Adresse automatisch vom MX760 beziehen. Klicken Sie im MX760 unter Configuration auf LAN → Primary, aktivieren Sie die Option Enable static DHCP leases und stellen Sie die feste Zuordnung der gewünschten IP-Adresse anhand der...

  • Seite 14: Host Forwarding (Weiterleitung Aller Ports & Protokolle)

    Um das Weiterleitungsziel zu ändern, klicken Sie unter Configuration auf NAT. Stellen Sie bei Default Server IP-Address die gewünschte IP-Adresse des Zielgerätes ein, zu dem alle Ports und Protokolle weitergeleitet werden sollen. (Die LAN IP-Adresse des MX760 muss sich im gleichen IP-Adressbereich befinden!) Seite 14...

  • Seite 15: Port Forwarding (Weiterleitung Nur Bestimmter Ports)

    Einrichtungsanleitung – MX760 mit mdexSIM inkl. public.IP Port Forwarding (Weiterleitung nur bestimmter Ports) Anstelle der Weiterleitung aller Ports zu einer Ziel IP-Adresse können Sie unter Configuration → NAT eine Weiterleitung nur bestimmter Ports auf unterschiedliche IP-Adressen einrichten. Besser deaktivieren? Public Port: Ankommende (externe) Portnummer eintragen Private Port: Ziel-Port des Zielgeräts eintragen.

  • Seite 16: Fernzugriff Zum Mx760

    Einrichtungsanleitung – MX760 mit mdexSIM inkl. public.IP 4.7 Fernzugriff zum MX760 Damit die Weboberfläche des MX760 über die public.IP aus dem Internet erreichbar ist, muss der Fernzugriff zum MX760 aktiviert sein. Die aktuelle Vorkonfiguration finden Sie auf dem Zusatz-Label des MX880: Remote: Disabled •...

  • Seite 17: Einstellungen Für Eine Stabile Verbindung

    Einrichtungsanleitung – MX760 mit mdexSIM inkl. public.IP 4.8 Einstellungen für eine stabile Verbindung Damit der MX760 und die Endgeräte, auch nach Wartungsarbeiten oder Störungen im Mobilfunknetz, immer zuverlässig erreichbar sind, sollte der voreingestellte Ping-Check und tägliche Neustart aktiviert bleiben. Ping-Check (Verbindungsüberprüfung) Der Ping-Check ist bereits aktiviert und auf ping.mdex.de voreingestellt.
  • Seite 18 Einrichtungsanleitung – MX760 mit mdexSIM inkl. public.IP Täglicher Neustart des Routers Der tägliche Neustart des Routers ist auf 1:30 Uhr voreingestellt. Um die Uhrzeit für den täglichen Neustart zu ändern oder die Funktion auszuschalten, führen Sie folgende Schritte aus: 1. Klicken Sie unter Customization auf User Modules, dann auf Daily Reboot.

  • Seite 19: Mx760 Konfiguration Sichern / Wiederherstellen

    Einrichtungsanleitung – MX760 mit mdexSIM inkl. public.IP 4.9 MX760 Konfiguration sichern / wiederherstellen MX760 Konfiguration sichern Die MX760 Konfiguration kann unter Administration → Backup Configuration gesichert werden. MX760 Konfiguration wiederherstellen Eine MX760 Konfigurationsdatei kann unter Administration → Restore Configuration in den Router geladen werden.

  • Seite 20: Mx760 Zurücksetzen

    (Login-Name / Passwort: root / root). Konfiguration wiederherstellen Mit diesen Schritten können Sie die Konfiguration des MX760 zum Betrieb der mdexSIM mit public.IP (LTE pro Paket) wiederherstellen: 1. Laden Sie die ‘mdex LTE pro Paket‘-Konfiguration von der mdex Supportseite herunter: beim ‚LTE...

  • Seite 21: Weitere Verwendungszwecke

    5.1 Aufbau einer IPsec-Verbindung Zum Aufbau einer IPsec-Verbindung zu einem eigenen (separaten) IPsec-VPN-Router beachten Sie bitte folgende Hinweise: 1. Schließen Sie den IPsec-VPN-Router an die Buchse ETH1 oder ETH2 des MX760 an. 2. Weisen Sie dem IPsec-VPN-Router eine IP-Adresse zu. Siehe Kapitel 3.6.1 Anschluss von nur einem Endgerät...

  • Seite 22: Anhang

    Einrichtungsanleitung – MX760 mit mdexSIM inkl. public.IP 6 Anhang 6.1 Wichtige Sicherheitshinweise Störungen anderer Geräte Die Verwendung des Routers kann zu Störungen bei anderen Geräten führen. Der Einsatz des Routers sollte in den folgenden Bereichen vermieden werden: • Dort, wo das Risiko einer Störung der Funktion anderer elektronischer Geräte besteht, wie beispielsweise in Krankenhäusern, Flughäfen, Flugzeugen, etc.

  • Seite 23: Allgemeine Informationen

    Temperaturbereich Steckernetzteil: 0° bis +40° Celsius Achtung: Der Betrieb außerhalb des zulässigen Bereichs kann die Lebensdauer des Routers erheblich verkürzen. EU-Konformitätserklärung Der mdex Router MX760 erfüllt die grundlegenden Anforderungen der Richtlinie 2014/53/EU. Die vollständige EU-Konformitätserklärung kann von https://wiki.mdex.de/Support/DoC heruntergeladen werden.
  • Seite 24 Einrichtungsanleitung – MX760 mit mdexSIM inkl. public.IP Open-Source Lizenzhinweise Die MX Router Produktserie beinhaltet unter anderem auch sogenannte Open-Source-Software, die von Dritten hergestellt und für die freie Verwendung durch jedermann veröffentlicht wurde. Die Open-Source-Software steht jeweils unter besonderen Open-Source-Softwarelizenzen und dem Urheberrecht Dritter. Die Rechte des Kunden, die Open- Source-Software zu verwenden, werden im Detail von den jeweils betroffenen Open-Source-Softwarelizenzen geregelt.
