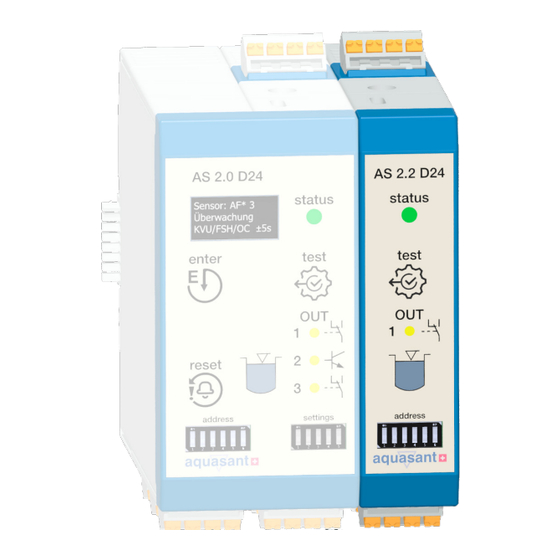

aquasant AS2.0D24 Bedienungsanleitung
Safety liquid switch zum anschluss elektro-optischer überfüllsicherungen, leitwertdetektoren und namur-sensoren in 2- und 3-leiter-technik
Verwandte Anleitungen für aquasant AS2.0D24
Inhaltszusammenfassung für aquasant AS2.0D24
- Seite 1 Bedienungsanleitung Safety Liquid Switch Steuergerät AS 2.2 D24 1-Kanal, SIL2 zum Anschluss elektro-optischer Überfüllsicherungen, Leitwertdetektoren und Namur-Sensoren in 2- und 3-Leiter-Technik...
- Seite 2 Änderungsindex Version Datum Beschrieb 1.00 04.2021 Erstausgabe zu FW 1.00 AS 2.2 D24...
- Seite 3 AS 2.2 D24: V1.00 Seiten: Änderungen vorbehalten Änderungen: © 2021 Aquasant Messtechnik AG beansprucht für dieses Dokument Urheberrechtsschutz. Ohne vorherige schriftliche Einwilligung darf das Dokument werden abgeändert, erweitert oder vervielfältigt werden. Änderungen von technischen Details gegenüber der Beschreibung, Angaben und Abbildungen in dieser Bedienungsanleitung sind vorbehalten.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zum Dokument Zielgruppe Symbole Ergänzende Dokumentation Sicherheitshinweise Allgemeine Sicherheitshinweise Autorisiertes Personal Bestimmungsgemässe Verwendung Produktsicherheit Funktionstechnische Zulassungen Produktinformationen Grundfunktionen Anwendungen Installation Montagebedingungen Steuergerät-Montage auf DIN-Schiene Elektrische Anschlüsse Bedienung und Parametrierung Geräterklärung Bedienung Erstinbetriebnahme Kontrolle der Installation Instandhalten und Störungen beheben Vorgehen im Reparaturfall Geräte-Störung Ausbau... - Seite 5 Tabelle 3 6er DIL Switch (address) – Gerät 2 ............... 22 Tabelle 4 6er DIL Switch (address) – Gerät 3 ............... 22 Tabelle 5 Funktionsbeschreibung Taster ................23 Tabelle 6 Tastenkombinationen ..................23 Tabelle 11 Fehlermeldungen Status..................26 Tabelle 12 Fehlermeldungen - Störungsbehebung .............. 27 Aquasant Messtechnik AG...
-
Seite 6: Hinweise Zum Dokument
1 Hinweise zum Dokument Die vorliegende Anleitung liefert Ihnen die erforderlichen Informationen für Montage, Anschluss und Inbetriebnahme sowie wichtige Hinweise für Wartung, Störungsbeseitigung, den Austausch von Teilen und die Sicherheit des Anwenders. Lesen Sie diese deshalb vor der Inbetriebnahme und bewahren Sie sie als Produktbestandteil in unmittelbarer Nähe des Gerätes jederzeit zugänglich auf. -
Seite 7: Ergänzende Dokumentation
1.3 Ergänzende Dokumentation 1.3.1 Standard-Dokumente ATEX-Prüfbescheinigung EMV-Konformitätsbescheinigung QS-Dok SVTI-Prüfbericht (Geräte für wassergefährdende Flüssigkeiten) 1.3.2 Geräteabhängige Zusatzdokumentation Technische Daten: VDT-aquasant_AS2.2-D24 Kurz-Betriebsanleitung (im Geräteumfang enthalten) Aquasant Messtechnik AG... -
Seite 8: Sicherheitshinweise
Das Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. 2.4.1 EU-Konformität Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätserklärung aufgeführt. Mit der Anbringung des CE-Zeichens bestätigt aquasant® die erfolgreiche Prüfung des Geräts. AS 2.2 D24... -
Seite 9: Funktionstechnische Zulassungen
Steuergeräte mit eigensicherem Ausgang, zugelassen für den Anschluss von definierten Flüssigkeitsfühlern, Sensoren und Detektoren in der Ex-Zone nach SEV ATEX21. Die EU-Baumusterprüfbescheinigung ist zu beachten. Besonders wichtig ist die Einhaltung der darin enthaltenen "Besonderen Bedingungen". Ex-Zertifizierung gemäss Richtlinie RL 2014/34/EU Aquasant Messtechnik AG... -
Seite 10: Produktinformationen
3 Produktinformationen 3.1 Grundfunktionen Die Grenzwertüberwachung ist eine wichtige Sicherheitsfunktion gegen das Überfüllen von Flüssigkeiten in Lagertanks. Die bewährte Technik der elektro-optischen Überfüllsicherungen mit den AS*-Steuergeräten geht in die nächste Generation. Das multifunktionale Kontrollgerät ist universell mit verschiedensten Sensoren parametrierbar und wird mit 2- oder 3-Leiter- Sensoren betrieben. -
Seite 11: Anwendungen
Spezialfüllsicherung KVU-Nr.: 302.004 Flüssigkeitsfühler Typen: AF1S*, -21, -23, -33, -42, -26, - Leckanzeigesystem mit Fühler KVU-Nr.: 302.004 Leitwertdetektoren Typen: LS11, -12, -13, -21 Flüssigkeitsfühler Typen: AF1S*, -21, -23, -33, -42, -26 Abfüllsicherungssystem KVU-Nr.: 301.001 Flüssigkeitsfühler Typen: AF1IR* Aquasant Messtechnik AG... -
Seite 12: Spezialfüllsicherung
3.2.2 Spezialfüllsicherung Anwendungsmöglichkeiten sind: Überwachen von Behältern, Tanks, Tankschiffen, Abfluss- schächten, Abwasserreinigungsanlagen, Kläranlagen, Bassins, Verwiegetanks, Rohrleitungen, Abfüllvorrichtungen, Wasserversorgungsanlagen, Wasserüberläufen, Ölabscheidern, Leck- überwachungen von Auffangwannen, Raumüberwachungen, Trockenlaufschutz für Pumpen usw. Ext. Quittierung AS2.0 D24 AS2.2 Relais 3 Relais 1.1 Relais 1.2 OC 2 Relais 4 AF*-Überfüllsicherung... -
Seite 13: Leckageüberwachung
NPN OC RS485 RS485 quittierung / redundant / Zeitverzögert / Störmeldung RS485 HL-Alarm HL-Alarm Spezialfüllsicherung 230 VAC 24 VDC Reset Lagertank Relais stromlos Im Alarmzustand AF*-Flüssigkeitsfühler Leckageüberwachung LS21.1* oberflächen Öldetektion Leckageüberwachung Abbildung 5 Anwendung Öldetektion mit LS Prinzipschema Aquasant Messtechnik AG... -
Seite 14: Installation
4 Installation 4.1 Montagebedingungen Keine Montage von beschädigten oder verschmutzten Geräten. Bei Betrieb im Freien und in wärmeren Klimaregionen direkte Sonneneinstrahlung vermeiden. Das Gerät ist in der Schutz-art IP20 nach IEC/EN 60529 aufgebaut. Das Gerät ist für die Montage auf einer 35-mm-Hutschiene nach EN 60715 vorgesehen. -
Seite 15: Gehäusedimensionen
Der T-Bus-Stecker bleibt beim Entfernen des Gerätes in der Hutschiene. Das Steuergerät auf die Normschiene setzen; nach unten/hinten drücken, bis die Hutschiene einrastet. Abbildung 7 Montage auf Hutschiene nach NS35 DIN EN 60715 4.2.2 Gehäusedimensionen Abbildung 8 Gerätedimensionen, Auf-, Seitenansicht Aquasant Messtechnik AG... -
Seite 16: Elektrische Anschlüsse
4.3 Elektrische Anschlüsse Das AS2.* D24 ist ein DIN-Schienen-Steuergerät, das mit 24VDC betrieben wird. Die abziehbaren Klemmen vereinfachen den Anschluss und den Schaltschrankbau. Sie gestatten im Servicefall einen schnellen und fehlerfreien Geräteaustausch. Die komfortablen Steckverbindungen sind mit 1.5mm -Push-in versehen, so wird die Litze direkt ohne Aderendhülse eingesetzt. Der eigensichere Ex-Anschluss ist mit blauen Steckverbinder versehen. -
Seite 17: Steckverbinder-Kodierung
Installation der eigensicheren Stromkreise ist entsprechend der geltenden Errichterbestimmungen und gemäss EN 60079-14 vorzunehmen. 4.3.2 Steckverbinder-Kodierung Alle Steckverbinder werden durch Aquasant kodiert. Die beschrifteten, kodierten Stecker sind mit Push-in-Klemmen ausgerüstet; für das schnelle Verdrahten mit Litzen. 4.3.3 Achtpoliger Tragschienen-Busverbinder Erhöht die flexible Einsetzbarkeit des Gehäuses:... -
Seite 18: Elektrisches Anschlussschema
Es dürfen maximal 10 Grundmodule über die T-Bus-Verbinder 24VDC gespiesen werden. Danach muss über die Klemmen A1/A2 erneut die Speisespannung angeschlossen werden. Wenn die Steckverbinder des Produkts nicht kodiert werden, besteht mangelhafter Schutz gegen Verwechslung. 4.3.4 Elektrisches Anschlussschema Sicherer Bereich Ex Bereich Sensoranschluss B/C: LS11/13/21 LW9/VE9... -
Seite 19: Bedienung Und Parametrierung
Graue Push-in-Steckerklemmen Speisung 24VDC / RS485 Gerätestatus und Netzanzeige RGB-LED Test-Taster Flüssigkeitsniveau-Alarm Relais gelbes LED DIL-Switch Bus-Adressierung (adress) Gehäuse PA T-Bus-Steckverbinder in DIN-Schiene 10. DIN-Schienen-Schnapper 11. Push-in-Steckerklemmen [Ex ia] Anschlüsse auf blauem Sockel 12. Sensorwahl 13. USB-C-Steckerbuchse Aquasant Messtechnik AG... -
Seite 20: Typenschild
5.1.1 Typenschild linke Seite rechte Seite Abbildung 10 Typenschild AS 2.0 D24 5.1.2 Lieferumfang Der Lieferumfang des AS2.x-Steuergeräts besteht aus: • Steuergerät Typ: AS 2.x D24 für Hutschienenmontage • 4 Stück Steckverbindern (AS2.2) kodiert Kurzanleitung und Ex-Dokumentation (optional) in Papierform •... -
Seite 21: Parametrierung Der Sensoren
Bei falsch angeschlossenem oder parametriertem Sensor meldet das Gerät per Fehlermeldung die Störung. Folgende Sensoren können am eigensicheren Ausgang in 3- oder 2- Leiter-Technik angeschlossen und parametriert werden: Aquasant alle AF*-Flüssigkeitsfühler inkl. der Abfüllsicherungen AF1IR Aquasant LS*-Leitwertsonden zur Wassergrenzwert- und Oberflächenöldetektion Namur-Sensoren Auf dem Display wird der parametrierte Sensor angezeigt. - Seite 22 5.1.4 Kommunikation (address) Die RS485-Kommunikationsschnittstelle via USB-C-Stecker oder den T-Bus-Verbinder kann in die SPS eingelesen werden. So können die Alarme, Fehlermeldungen und Zustände direkt übermittelt werden (ab Firmware Version 1.10). Das Steuergerät kommuniziert über die RS485-Schnittstelle mit der SPS oder das Grundmodul mit den erweiterten Sensormodulen;...
-
Seite 23: Bedienung
Führt internen Gerätetest durch, solange die Taste gedrückt bleibt. Test Test der Relais und der LEDs, Status: rotes LED Tabelle 5 Funktionsbeschreibung Taster 5.2.2 Tastenfunktionen gedrückt Funktion halten Test der Relais und LEDs >6s drücken/ halten Quittieren der Fehlermeldung <2s Tabelle 6 Tastenkombinationen Aquasant Messtechnik AG... -
Seite 24: Erstinbetriebnahme
6 Erstinbetriebnahme Bevor das Steuergerät an den Sensor und Spannung angeschlossen wird, muss die Sensor- Parametrierung über den Drehwahlschalter kontrolliert und eingestellt werden. Wird das Steuergerät angeschlossen und unter Spannung gesetzt, ist die Messung sofort scharf, sofern die grüne Statusleuchte brennt. Der Fühlermesswert wird stetig überwacht und beim Schwellenwert von 3kΩ... -
Seite 25: Instandhalten Und Störungen Beheben
Ventile und Pumpen aus. Gerät nicht ins Wasser tauchen oder damit übergiessen, auch nicht mit Lösungsmittel reinigen. Bei Reparaturen wird die Reinigung von Aquasant ausgeführt. Diese Arbeiten fallen jedoch nicht unter die Gewährleistungspflicht des Herstellers. Wird das Gerät längere Zeit nicht benutzt, muss es vor Staub und Schmutz geschützt werden. -
Seite 26: Geräte-Störung
6.4 Geräte-Störung 6.4.1 Geräte-Statusanzeige Das AS2.2-Steuergerät ist nach NAMUR mit einer LED-Statusanzeige der Störmeldung-Meldung ausgerüstet. Der T-Bus-Kontakt übermittelt die Störmeldung zum Grundmodul. An Geräten, die in Verbindung mit explosionsgefährdeten Bereichen betrieben werden, darf keine Veränderung vorgenommen werden. Reparaturen am Gerät dürfen ebenfalls nicht durchgeführt werden. - Seite 27 Bei erneuter Fehlermeldung Gerät zur Reparatur F209 Relais HL OUT1 Das Gerät muss zur Reparatur geschickt werden, um das defekt SMD-Relais zu ersetzen. F210 Übertemperatur Sorgen Sie dafür, dass die Schranktemperatur gesenkt wird Tabelle 8 Fehlermeldungen - Störungsbehebung Aquasant Messtechnik AG...
-
Seite 28: Ausbau
6.5 Ausbau 6.5.1 Ausbauschritte Die kodierten Steckverbinder werden mit einem Schraubenzieher (Hebelwirkung) ausgezogen. Als erstes wird der blaue Ex-Stecker zum Sensor getrennt (alle Relais fallen ab, Alarm wird ausgelöst, der quittiert wird). Anschliessend werden Netz- und Relais-Stecker getrennt. Das DIN- Schienengerät wird von der DIN-Schiene abgetrennt (siehe Abbildung). -
Seite 29: Anhang
Fehlerüberwachung Fühler-Fehlkonfiguration Anschluss-Fehler Leitungs-Bruch Fühler-Messwert Fail-Safe AF1IR Anschluss Klemmen / (AF* Aderfarben): A (Blau) / B (Schwarz) / C (Grün) Kabel-Typ min. 3x0.75 mm Leitungswiderstand max. 300 Ω Drehschalter Pos. 5 Fehlerüberwachung Fühler-Fehlkonfiguration Anschluss-Fehler Leitungs-Bruch Fühler-Messwert Fail-Safe Aquasant Messtechnik AG... - Seite 30 AF* mit VE9 Anschluss Klemmen / (VE Klemmen): B (+) / C (-) Kabel-Typ min. 2x0.75 mm Leitungswiderstand max. 300 Ω Drehschalter Pos. 6 Fehlerüberwachung Fühler-Fehlkonfiguration Anschluss-Fehler Leitungs-Bruch Fail-Safe LS* mit LW9 Anschluss Klemmen / (LW Klemmen): B (7.2V) / C (GND) Kabel-Typ min.
-
Seite 31: Betriebsspannung Vdc (Logik-High)
EN 61010-1:2010 RoHS Richtline 2011/65/EU EN 63000:2018 Richtline 2014/34/EU EN 60079-0:2018 EN 60079-11:2012 Konformität Umgebungsbedingungen Lagertemperatur -20 … +60 °C, ideal +20 °C Umgebungstemperatur -20 … +60 °C Relative Luftfeuchtigkeit 80 % nicht kondensierend Schockfestigkeit 300 g/s2 Aquasant Messtechnik AG... -
Seite 32: Mechanische Daten
Mechanische Daten Schutzart IP 20 Anschluss Steckverbinder Gewicht ca. 260 g Abmessungen 117x51x118 [mm] ( L x W x H ) Befestigung 35-mm-Hutschiene Parameter für explosions- gefährdeten Bereich EU-Baumusterprüfbescheinigung SEV 21 ATEX 0523 Kennzeichnung Ex II (1) G [Ex ia Ga] IIC Schutzart eigensicher 28.8 VDC... - Seite 33 Aquasant Messtechnik AG...
-
Seite 34: Inbetriebnahme- Prüfprotokoll
7.2 Inbetriebnahme- Prüfprotokoll AS 2.2 D24... -
Seite 35: Konformitätserklärung
7.3 Konformitätserklärung Aquasant Messtechnik AG... - Seite 36 Aquasant Messtechnik AG | Hauptstrasse 22 | CH-4416 Bubendorf | Switzerland T. +41 61 9355000 | info@aquasant-mt.com | www.aquasant.com AS 2.2 D24...
