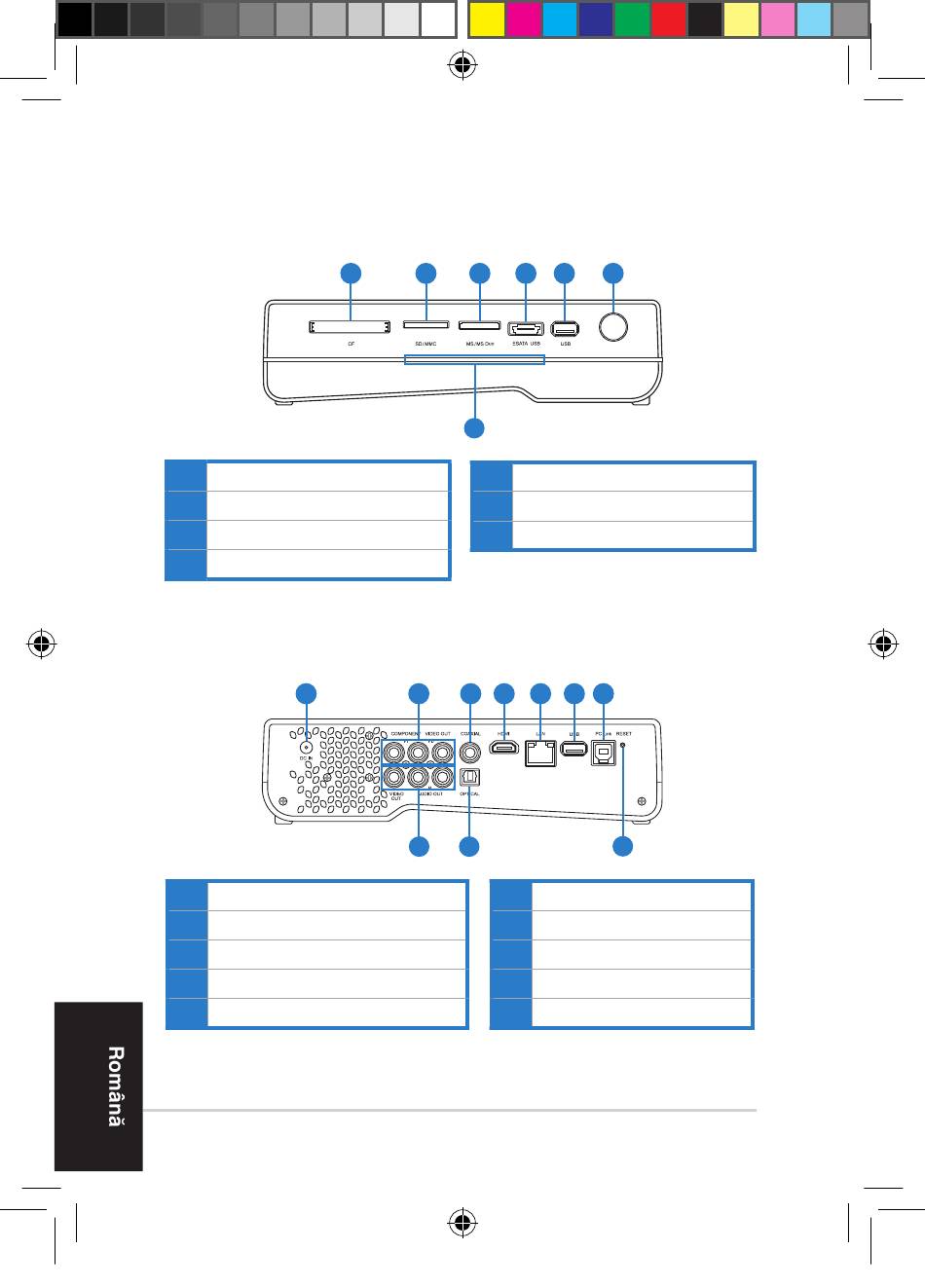

Dispunerea hardware-lui
Panoul frontal
Panoul din spate
Q6298_O!Direct_QSG.indb 292
1
1.
Slot de card CF
2.
Slot de card SD/MMC
3.
Slot de card MS/MS-Duo
4.
Port combo eSATA/USB 2.0
1
1.
Intrare de alimentare (intrare c.c.)
2.
Ieşire pe componente
3.
Ieşire audio digitală (COAXIALĂ)
4.
Port HDMI
5.
Port LAN (RJ-45)
Ghid rapid de pornire - 292
2
3 4 5
/
7
5.
Port USB 2.0
6.
Receptor IR (infraroşu)
7.
Indicatoare LED
2 3 4 5 6
10 9
6.
Port USB 2.0
7.
Legătură PC USB 3.0
8.
Butonul de reiniţializare
9.
Ieşire audio digitală (OPTICĂ)
10.
Ieşire audio/video analogică
6
7
8
